Предохранители ваз 2114 схема, блок предохранителей.

В каждом автомобиле стоит свой блок предохранитлей. Он отвечает за целосность электрических цепей в автомобиле. Если быть точнее, то предохранители это металические пластины. Рассчитаны они под определенную силу тока. Если вдруг в сети ток повышается (короткое замыкание) пластина плавится и тем самым размыкается электрическая цепь. Это предотвращает пожары в автомобиле, а так же сохраняет жизнь электрооборудованию автомобиля.

На все электроприборы авто они установлены в специальном блоке. Блок представляет собой пластмасовую коробку. К ней подходят провода, внутри коробки расположены предохранители. На обратной стороне крышки нарисована схема предохранителей и за что они отвечают.


В современных автомобилях предохранители перегорают редко. Но это всё же случается. Поэтому лучше возить с собой несколько запасных. В некоторых автомобилях запасные находятся прямо в блоке предохранителей. В отечественных автомобилях в виду слабой проводки предохранители горят довольно часто. Особенно это касается ваз-2109 2113 2114 2115. В дождливую погоду эти машины наиболее подвержены замыканию в электрической цепи.

На ВАЗ 2114 используются предохранители с силой тока: 7,5А, 10А, 15А, 20А, 30А. Лучше всегда возить с собой коробочку таких предохранителей. даже если они не спасут вас, то наверняка помогут кому-нибудь на дороге.

Дешевый набор для Лады можно купить здесь

Ниже мы собрали статьи о основных поломках связанных с предохранителями и способами их решения.

Если у вас потухла приборная панель, но при этом весь остальной свет в салоне работает в штатном режиме, скорее всего

Если через прикуриватель перестал заряжаться телефон, стоит в первую очередь проверить адаптер для прикуривателя. Если с ним все хорошо и

Местонахождение предохранителей на Ваз 2114. Самые простые предохранители находятся в моторном отсеке. Для того чтобы до них добраться открываем капот.

Здравствуйте. На этой странице вы найдете описание каждого реле в блоке предохранителей. Если вам нужна полная информация о самих блоках

Перегорел предохранитель? Нужно искать блок предохранителей ваз 2114.Мы расскажем где он находится на ВАЗ 2114. На данной странице представлена схема

Скоро начнется дождливая осень и без печки в автомобиле все окна будут запотевать. Так же просто будет холодно, поэтому необходимо

Блок предохранителей и реле ВАЗ 2113, 2114, 2115


А
Назначение
1
5
Фонари освещения номерного знака
Контрольная лампа включения габаритного освещения
Лампа освещения багажника
Лампы освещения приборов
Лампы габаритного света левого борта
2
7.5
Левая фара (ближний свет)
3
10
Левая фара (дальний свет)
4
10
Правая противотуманная фара
5
30
Электродвигатели стеклоподъемников дверей
6
15
Штепсельная розетка для переносной лампы
7
20
Электродвигатель вентилятора системы охлаждения двигателя
Звуковой сигнал
8
20
Элемент обогрева заднего стекла и реле включения обогрева (контакты)
9
20
Клапан рециркуляции
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Электродвигатель очистителя ветрового стекла
Электродвигатель очистителя фар
10
20
Резервный
11
5
Лампы габаритного света правого борта
12
7.5
Правая фара (ближний свет)
13
10
Правая фара (дальний свет)
Контрольная лампа включения дальнего света фар
14
10
Левая противотуманная фара
15
20
Электрообогрев сидений
Блокировка замка багажника
16
10
Реле –прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
17
7.5
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Часы (маршрутный компьютер)
18
25
Лампа освещения вещевого ящика
Контроллер отопителя
Прикуриватель
19
10
Блокировка замков дверей
Задние фонари (лампы света заднего хода)
Реле контроля исправности ламп стоп-сигнала и габаритного света
Указатели поворотов с контрольными лампами
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов
Часы (маршрутный компьютер)
20
7.5
Лампы задних противотуманных фонарей
21

Запасной
22

Запасной
23

Запасной
Реле
К1Реле контроля целостности ламп (4412.3747 / 2110-3747410)
К2
Реле-прерыватель стеклоочистителя (524.3747 / 2110-3747710)
К3
Реле-прерыватель указателей поворота и аварийной сигнализации (492.3747 / 2108-3747010-02)
К4
Реле включения ближнего света фар (113.3747 / 2105-3747210-10)
К5
Реле включения дальнего света фар (113.3747 / 2105-3747210-10)
К6
Реле дополнительное (71.3747-01 / 2110-3747310-01)
К7
Реле включения обогрева заднего стекла (113.3747 / 2105-3747210-10)
К8
Реле задних противотуманных фонарей (113.3747 / 2105-3747210-10)

Замена предохранителя lada 2114 (ваз 2114)

Как известно, важным элементом системы проводки электроприборов является монтажный блок предохранителей (далее — БП). Защита приборов и мультимедийных устройств от различных неисправностей, в том числе от перенапряжения — это главная функциональная особенность БП. Поэтому мы предлагаем вам узнать, где находится блок предохранителей ВАЗ 2114, какова схема расположения элементов в нем и как произвести их замену.

Расположение и электрическая схема


Включение предохранителя происходит одновременно с устройством, за которое он отвечает. Как сказано выше, в случае превышения оптимальных параметров напряжения в цепи происходит разрыв электроцепи. К слову, в общей сложности элементы БП в транспортных средствах осуществляют функционирование на протяжении ста часов.

В транспортных средствах ВАЗ 2114 с инжекторным двигателем применяется однопроводная система проводки, характерная для большинства автомобилей, существующих на сегодняшний день. Каждый без исключения потребитель энергии, подключенный к БП, имеет свой предохранитель, который в результате увеличения напряжения либо при коротком замыкании сразу же размыкает всю цепь. Это делается для предотвращения перегрева проводки, а соответственно — и потенциального пожара.

Однако, не все устройства и приборы транспортного средства подключаются к БП. Некоторые составляющие отечественных авто требуют наличия большого напряжения, что позволяет их не защищать плавкими компонентами БП. К примеру, к ним можно отнести цепь катушки зажигания, пуска мотора, аккумуляторной батареи. Как правило, проводка таких компонентов имеет гораздо большее сечение и оснащена надежным слоем изоляции.

Поэтому учтите тот факт, что перед тем, как разбирать фары, магнитолу, систему вентиляции или еще что-то — вам нужно убедиться в том, что сам элемент БП, отвечающих за этот прибор, не вышел из строя. Предлагаем вам ознакомиться со схемой и расположением элементов БП и реле в автомобиле ВАЗ 2114. Непосредственно сам БП находится в моторном отсеке, с левой стороны по ходу движения машины. Открыв капот, под дворниками вы увидите БП, который, как правило, окрашен в черный цвет. Для того чтобы снять крышку, необходимо отсоединить две защелки по бокам БП.

Сняв крышку коробки, вы увидите устройство, на котором расположено девять реле и двадцать предохранителей. На внутренней стороны защитной накладки нанесена схема с определением предназначения каждого устройства БП, в том числе и реле. Ниже рассмотрим электросхему и предназначение каждого отдельного компонента БП.

Также рассмотрим назначение элементов БП, отвечающих за подсветку, работу печки, прикуривателя, бензонасоса и т.д.

Процесс снятия и замены


В этом нет ничего сложного, с этим процессом сможет справиться даже начинающий автолюбитель.

Что понадобится?


В первую очередь подготовьте все, что вам может потребоваться:

  • новый предохранитель для замены;
  • наждачная бумага или канцелярский нож;
  • отвертка — если нет щипцов.

Поэтапная замена


Если вы заметили, что в вашем автомобиле перестала работать печка, подсветка, прикуриватель или бензонасос (машина не заводится), то для начала следует проверить работоспособность самих компонентов. Ниже рассмотрим процесс снятия и замены деталей БП.

  1. Откройте капот вашего авто и найдите место расположения коробки. Если стоять лицом к капоту, то она расположена с правой стороны. Отсоедините минусовую клемму аккумуляторной батареи, потому как все работы по замене электрических компонентов должны производиться при отключенной АКБ.
  2. Подденьте фиксаторы крепления крышки БП и демонтируйте ее.
  3. Определите вышедший из строя элемент, визуально осмотрев его. На сгоревшем предохранителе вы увидите оборванную или расплавленную плавкую нить. Однако, не всего работоспособность контакта можно определить сразу. Вполне возможно, что само гнездо, куда устанавливается элемент, загрязнено или в нем образовалась коррозия, которая не дает возобновить контакт между предохранителем и цепью. Тогда возьмите ножик с тонким лезвием (канцелярский) или наждачную бумагу и прочистите ею контакты.
  4. Возьмите специальные щипцы, которые также находятся в самом БП в месте крепления. С их помощью произведите демонтаж сгоревшего предохранителя. Если вышло из строя реле, то снимите его потянув вверх и одновременно раскачивая реле влево и вправо.
  5. Замените выгоревший компонент на новый. Обратите внимание: компонент должен соответствовать номиналу, поэтому если у вас вышла из строя деталь на 10 ампер, то заменить ее нужно на такую же.
  6. Закройте декоративную накладку и проверьте работоспособность прибора, вышедшего из строя. Если его поломка заключалась в выходе из строя предохранителей, то после замены все будет работать.

Помните о том, что проверять работоспособность контакта ни в коем случае нельзя отверткой.

Кроме того, категорически не стоит проверять электроцепь на искру, поскольку это может привести к короткому замыканию или перегоранию дорожки, по которой идет напряжение. В этом случае придется производить полный демонтаж БП с отключением всех приборов, а также выводить и менять сгоревшие провода.

Придерживайтесь всех действий в инструкции и не забывайте о том, что номинал заменяемых предохранителей должен совпадать. В противном случае проблемы с электрикой вам будут обеспечены. Также не забывайте о том, что если при замене элемента проблемы в работе того или иного устройства не пропали, то вам нужно будет проверить электрическую цепь и искать причину в другом.

Видео от Станислава Алексеева «Определение неисправности компонентов БП»


В этом видео автор рассказывает пользователям о том, как произвести диагностику вышедшего из строя контакта в блоке автомобиля ВАЗ 2114.

Содержание:

  • Немного о предохранителях
  • Монтажный блок предохранителей
  • Назначение ЗУ
  • Замена ЗУ
  • Правила безопасности

В состав электрической цепи автомобиля входят плавкие предохранители. Это компактные защитные устройства, которые созданы для того, чтобы беречь главные рабочие элементы от перегрузок. Перегрузками выступает повышенный ток, из-за которого оборудование может легко испортиться.

За счет плавления специальной вставки в предохранителе, цепь своевременно разрывается, не нанося вред оборудованию.

Впервые предохранители такого типа появились еще в далеком 19 веке, но до сих пор они широко применяются в автомобилестроении. Именно подобные предохранители или защитные устройства (ЗУ) служат на благо вашего ВАЗ 2114.

Немного о предохранителях


ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

  • Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
  • В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
  • В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

  • Номинальный ток вставки;
  • Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

  • Быстродействующими;
  • Низковольтными;
  • Рассчитанные на средние показатели напряжения;
  • Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

  1. Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
  2. Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Блок предохранителей


На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

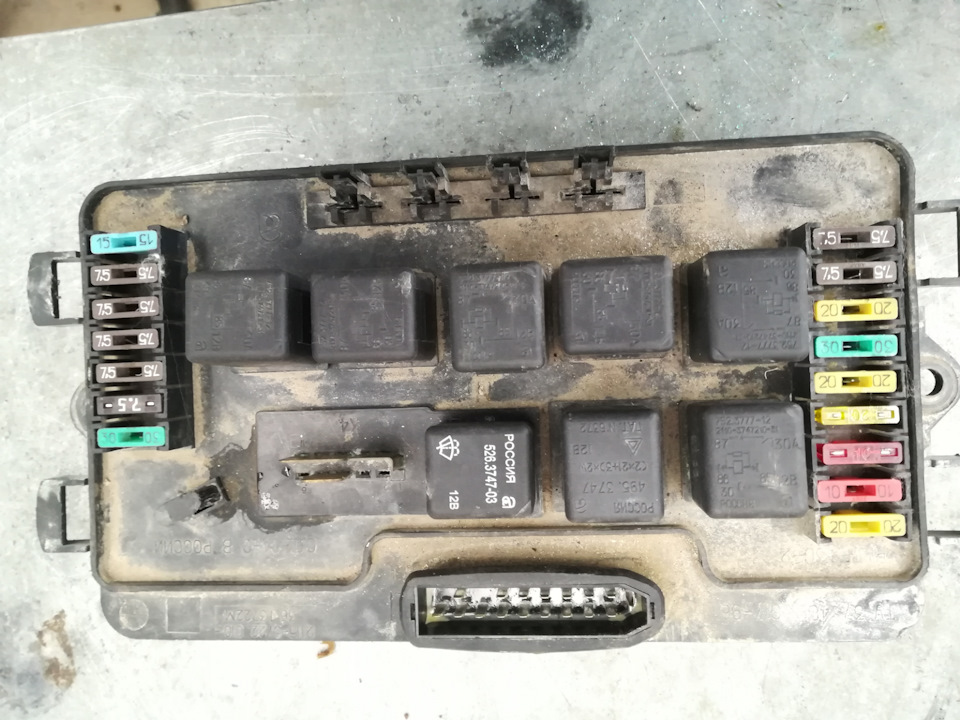

Демонтированный БП

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

  • Для топливного насоса. Номинальный ток -15А;
  • Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
  • Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ


Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Схема БП

Замена ЗУ


Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

  1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
  2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
  3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
  4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
  5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
  6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
  7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
  8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Правила безопасности


Теперь еще несколько правил безопасности:

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Где находится?


Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Если в вашем авто перестал работать прикуриватель, печка, бензонасос , центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

  1. В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
  2. Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
  3. В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
  4. Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
  5. Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

Источник: http://avtozam.com/vaz/2114/opisanie-bloka-predohranitelei/

Источники

Отчего горят предохранители ВАЗ 2114

Считается, что наиболее часто меняемым элементом в любом автомобиле является предохранитель – маленькая запчасть, которая нередко становиться причиной большой проблемы – неработающей электрики. Если пропала подсветка приборной панели, скорее всего, сгорел предохранитель подсветки приборов ВАЗ 2114, и если заменить этот элемент, вполне возможно, что никакие другие манипуляции уже не потребуются. То же самое – если перестали греться сиденья (а сейчас, когда погода отнюдь не радует, это особенно актуально), скорее всего, следует заменить предохранитель подогрева сидений ВАЗ 2114, чтобы ликвидировать проблему.

Фото: Предохранители на Ваз 2114 и их описание

Итак, отчего горят предохранители ВАЗ 2114? Как и в любых других автомобилях, главная причина – скачки напряжения, на которые предохранитель, а точнее, его легкоплавкий элемент, реагирует однозначно – расплавляется, прерывая сеть. Иногда причиной скачков напряжения являются конструктивные недостатки самого автомобиля, однако нередко таковой является и нарушение правил эксплуатации, допускаемое самим водителем.

Один из наиболее часто перегорающих предохранителей – это предохранитель на прикуриватель ВАЗ 2114. Причина перегорания банальна: при всём разнообразии дополнительного оборудования, которое может быть подключено к автомобилю через прикуриватель, далеко не всё оно имеет одинаковую мощность. Превышение же допустимого напряжения вызывает перегорание предохранителя, так что взаимосвязь проста и очевидна. Если же у вас случилась такая неприятность – заглядываем в первую очередь в схему предохранителей ВАЗ 2114, чтобы разобраться, где именно находится предохранитель, отвечающий именно за прикуриватель (или другой важный для вас узел). Найти эту схему можно как в руководстве пользователя, либо, если руководством вы не пользуетесь, то на специализированных сайтах в интернете.

В ВАЗ 2114 имеются два блока предохранителей: под капотом, рядом с левым стаканом, и под центральной торпедой, с доступом из салона со стороны пассажира. Получить доступ к любому из них можно, используя обычную отвёртку. Для замены самих предохранителей, в свою очередь, используется пинцет, который хранится непосредственно в монтажном блоке. Там же предусмотрено место и для запасных предохранителей, на случай непредвиденной ситуации непосредственно на дороге.

С этой статьей так же читают:

Где находятся предохранители на ВАЗ 2114? Схема блока предохранителей ВАЗ 2114

В современных автомобилях электрооборудование является одной из важнейших систем, которые обеспечивают достаточный уровень безопасности, надежность эксплуатации. Но в определенный момент отдельные элементы перестают нормально функционировать. Одной из главных причин возникновения таких проблем является банально сгорание плавкого защитного устройства.

Как найти предохранитель?

Для того, чтобы заменить вышедшие из строя компоненты защиты электрических сетей, нужно знать, где находятся предохранители, рассмотрим в качестве примера ВАЗ 2114: они сосредоточены в двух блоках. Один из них располагается в подкапотном пространстве:

Рисунки на реле К1 — К9 интуитивно понятны, а о предназначении плавких предохранителей ВАЗ 2114 на схеме информацию можно почерпнуть в мануале, при этом на каждом из них указан их номинал, которым следует руководствоваться при замене таких изделий.
Второе место сосредоточения этих устройств защиты можно только условно назвать блоком. Находится оно на пассажирской стороне под торпедой. Там располагаются «мозги», то есть ЭБУ, а рядом 3 релюшки, которые дополняет то же количество предохранителей, расположенных в следующем порядке, если начинать сверху:
Предохранитель на 7,5А модуля зажигания и электронного блока управления;
Защитное устройство аналогичного номинала клапана продувки адсорбера, реле вентилятора радиатора и др.;
15А предохранитель топливного насоса.

Как найти перегоревший предохранитель?

В любом авто их довольно много, но найти нужный не очень сложно. В случае, если не работает штатное оборудование, то нужно открыть крышку блока предохранителей ВАЗ 2114 и найти соответствующее изображение, которое соответствует положению искомого устройства защиты по току.
Остается только найти перегоревший экземпляр, для чего используют два способа. Первый — визуальный, то есть предохранитель нужно вынуть и оценить целостность средней части. На фото приведены: слева — рабочий, справа — сгоревший.

Второй вариант значительно точнее, поскольку далеко не всегда можно заметить, что перемычка сгорела. Для определения работоспособности защиты по току нужно подключить к питанию неработающую сеть и провести измерение напряжения на обоих концах этого защитного устройства. В случае если одно из значений окажется равным 0, то придется производить замену.
Аналогичным образом можно проверить и дополнительную проводку авто. Но если не удается быстро справиться с проблемой, то нужно пригласить профессионалов.

ВАЗ-2114 бай фара ба? Када ку фара ВАЗ-2114 (инжектор)

Wataƙila, kowane mai motoci a kalla sau ɗaya a cikin halin da ake ciki inda, bayan olarin ƙoƙari da olarin juyawa maɓallin wuta, injin ya ƙi kiɗa. Ваннан яна фарува сау да ява. Масана суни джаяйя сева фарава на альада ан дауки ши не ванда я фару баян ƙoƙarin ƙoƙarin (ko žasa) juya maɓallin. Дук да хака, идан мотар ба та мика «аламун рай» кода а ƙoƙari на 10 ба, ванан на ия нуна матсала май цанани. A yau za mu labarin dubi dalilan da ya sa inji ba zai iya fara (инжектор / карбюратор ВАЗ-2114) da kuma yadda za warwarewann matsala a cikin guntu yiwu lokaci.

Матсалоли да батури

Мафи сау да ява, айнихин далилин дасарвар маталаута на гида (кума ба каваи) мота баце батурин да ака дакатар. Idan wuta ba ta faruwa ba bayan kunna maɓallin wuta, tabbas ana iya katse wutar lantarki a cikin baturi. Maganin Shine mai sauƙi — kawai bincika tashoshi kuma, idan ya cancanta, cajin baturin (haske mai nuna alama ya zama kore). Af, игра да вани matattu baturi кума нуна «matattu» jiha на Starter (идан Ваз-2114 ба дза та фара дук). Lokacin da ka fara ƙoƙarin fara motarka ba ka ji yadda mai farawa ya motsa ba, kuma a lokaci ɗaya a kan Panel ya bayyana fitila mai haske, to, a fili a dalilinwanan duka zai zama batir da aka dakatar.

Yaya za a cajin baturi a cikin babu hanyar sadarwa na 220 V?

Idan ba ku da caja kusa da ku ko kuma ba ku da wata dacewa ta dace, yi kokarin fara motar tare da «turawa» ko haskaka shi daga wata mota, kamar yadda aka nuna a hoto a ƙasa.

A cikin mawuyacin hali, yi kokarin fara motar tare da farawa. Дук да хака, мафи kyawun zaɓi блеск сака baturi кан caji.

Mai farawa ya fara juyawa, an cire baturi. Менене Зан И?

Ванан янаин, гвада гвада мотар таре да май фарава дон 10 секунд кума инь хуту дон минти 5-6.Баян Wannan lokaci, дза саке dawo да baturin kadan, кума йи amfani да ƙaramin смазка двигателя zuwa. Баян ɗan gajeren lokaci, гавада саке фарава мотар. Lokacin да injin я фара, tabbas za a duba halin caji да кума «таро» па injiniya па ciki.

Абин да идан ба фара да мота Ваз-2114 а вани исправен Стартер?

А ванан янайин, ханьяр маганс матсалар та догара да зафин джики, вато, йадда зака фара ши — «саньи» ко «зафи».

Тун да ба му да гунагуни га батури (май фарава яна фарава, дон хака аквай царин янзу), то муна бутар бинчика матсалар цикин инджин канта.Камар ядда мука сани, ICE я хада да царин айки ванда я ƙунши нау’и худу да джуйин джуя халин бию на гвангвани — ан фара амфани да кваквавар человек фетур, то, матсава, ƙвавалва, бугун айки да кума шайяр да газ.

Da ma’ana, idan CC yana aiki kuma injiniyar ba ta da asibiti — ba mu da matsala tare da baƙin ƙarfe. Saboda haka, akwai maki 2 — kwakwalwar man fetur da ƙonewa. Баббан абубуван да аке амфани даши цикин ваданнан царин шайн кабуретор да кьяндир. За му bincika су.

Idan ka fara injiniya mai sanyi, kafin ka cire tsotsa kuma ka kunna maɓallin wuta, yayin da ka danna maɓallin tarkon.Mafi sau da yawa, waɗannan ayyuka ne da ke taimakawa masu amfani da motoci su fara fararen injiniya. Idan na’ura bai fara ba, to, akwai matsala a cikin ƙin. Саан нан кума му nema кан ламарин cikin kyandir, watau му bincika kasancewar вани haske. Дон инь ванан, кана булатар гано ангарен 1, санья ши кан инджиния да кума рукоятка да фарава.

Me ya sa ака фара ВАЗ-2114? Далилин да бабу далилай на ия зама да дама:

  • Ярость rabuwa da rabuwa na abokan hulɗa;
  • Неисправность na ƙwaƙwalwar ƙarancin wuta ko na’ura;
  • Отключение с большей скоростью.

Амма менене я камата му йи идан ВАЗ-2114 ба я фарава таре да самфурин лантарки на альада? Wannan yanayin, kana buƙatar duba kwafin man fetur a cikin карбюратор. Ядда за йи хака? Don yinwannan, kokarin buga ɗauka da sauƙi таре да tsananin baƙin ciki a kan carburetor a wuri na filler rami. Gaskyar ita ce, VAZ a cikin tsarin man fetur zai iya zamawa tare da allura kanta. Idan haka ne, to sai ku danna maɓallin kewayawa zai warware matsalar ta hanyar kanta. Дук да хака, ба куллум мачиджи ба не ванда зай ия хайфар да мумунан фарава зува инджин «кан саньи».

Idan babu man fetur ya kamata duba gashin fam din. A cikin matsanancin hali, wajibi ne don tsaftace mai ɗaukar motsa jiki ko инжекторы mai inji (идан яна да инжекторный двигатель).

Баян мун фара моци май саньяя, бари му фара фара фарава. Gaba ɗaya, matsalolin da motsi na motocin «kan zafi» ya tashi a cikin motoci sosai da wuya, tun da babu dalilai na asali nawann. Кума идан Ваз-2114 ба а фара «кан зафи», саан нан мафи м, да ява ман фетур саму цикин цики конева цилиндры двигателя.Дон маганс ванан матсала, кана булатар чире дук кьяндир, гунгура цикин инджи ко каваи ба да мота цайи на минти 20-25.


Mene ne idan mota bata kiyaye gudun?

Идан Ваз-2114 яна фарава да киоски, альхали кува ба киийе таки «а чикин саньи», да байяна далилин ванан не хаƙĩƙа, ба да батури. Kamar yadda aikin ya nuna, motsi na motsi a farawa har zuwa zafin jiki mai zurfi ya ɓace saboda kyandar Mara kyau.

Yaya za a yi aiki awanan yanayin? Da farko kana buřatar cire haske na farko da kuma duba yanayin waje.Idan yana da ajiya, to, irinwanan sashi ne kawai batun maye gurbin wuri. Сабон кьяндир а кан «Лада» на гома ша хуу таре да маааллин ке да инганчи (хар зува 400 рублей), кума зака ия ​​сиян ваааннан каян аджия а коване кантин сайар да ко а касува.

Rikitarwa abubuwa tare da wani man fetur-allura injuna. A nan, wasu lokuta dole ka ware ta cikin tsarin man fetur, ciki har da форсунки, предохранители и блок управления. Kuma sau da yawa yakan faru cewa kyandir yana da kyauta kuma a cikin irinwanan jiha ba ya samar da haskakawa ta atomatik don fara injin.

Каммалава

Дон хака, мун гано далилин да яса ВАЗ-2114 ба зай фара ба локачин да инжинияр та казансе саньи ко зафи. Камар йадда каке гани, дон маганс ванна матсала, ба лаллай ба не ка дауки мотар ка дауки мотар цува ташар сабис — дук матсалоли за ия варваре ба таре да каян айки на Мусамман ба, цикин янайин гида на альада. Куна булатар санин айнихин далилин да йа фару да муммунан айки кума йана да акалла сай айа на сабон кьяндир — то, бабу гишири за су хана ка дага фарава инджин таре да раби-раби!

Предохранитель ВАЗ-2114.Номерной знак ВАЗ-2114: Номер

مكون متكامل للأجهزة الكهربائية والأجهزة الإلكترونية المختلفة فووي الغرض الرئيسي الوظيفي لهذا العنصر هو حماية الجهاز من أنواع ءختلف أمختلف ة من يمكن أن تحدث نتيجة للأخطاء نتيجة للأخطاء التي ارتكبت أثناء التثبيت, مع إدراج غير صصيح وحالات الطوارئ في الشبكة.

مبدأ الصمامات

يتم تنفيذ التضمين بالتتابع بالتزامن مع المستهلك الحالي. عندما يحدث هذا, تنططع الدائرة الحالية في حالة تجاوز المعلمة الاسمية, التي تم تعيينها في الوثائئ المرفقة. أهمية خاصة هو دور الصمامات في المركبات.هذا الجزء في حالة تجاوز التيار المقنن (على الأقل مرتين) يعمل في غض٫ن 5 على الأقل مرتين الصمامات المصممة للتثبيت في السيارة ، وتنفيذ أعمالهم لمدة مائة ساعة. تعتبر ميزة مميزة لهذه العناصر حالة قوية. لا تذوب حتى إذا تجاوز التيار التيار المقدر بـ 10٪. على المسامير ، يسمح بانخفاض الجهد في نطاق 150-115 بالسيارات (حسب تنوع الم). 150 мВ مقبول لـ 3.5. 15; 7.5. 10 A. K 115 мВ 30 A.

Номер ВАЗ-2114 (узел)

على نظام واحد سلك السيارة المطبقة, والتي تميز عدد كبير من جميع السيارات المعروفة.ВАЗ-2114 ВАЗ-2114. تماما بالنسبة لجميع المستهلكين المدرجة في النظام السلكي, هناك عناصر مثبتة, والتي في حالة حدوث زيادة في الحمل أو في حالة ماس كهربائى مفتوح على الفور الدائرة. في الواقع ، نتيجة لهذا العطل ، لوحظ تسخين الأسلاك وزيادة في تهيار المر. غالباً ما يؤدي ذلك إلى نشوب حريق يمكن للسيارة أن تشتعل فيه خلال بضع دق. يمكن للفتحات الموجودة أن تفتح الدائرة وتمنع الأسلاك من التسخين.

قطع غيار السيارات غير المحمية

وجود تيارات كبيرة تدا, والتي تتتطلب مكونات فردية من ВАЗ-2114, لا تحميهم مع الصمامات.وتشمل هذه التفاصيل الدائرة التي تشحن الإشعال وتبدأ المحرك والبطارية. يستخدم نظام هذه العناصر مقطع عرضي كبير وطبقة عزل موثوقة.

الأعطال

. يمكنك تحديد المصهر الذي فشل ، بشكل مستقل ، دون مساعدة من المتخصصين. يجب أن يقال أن جميع العناصر في الكتلة المناسبة, والتلة يمكن فتحها بسهولة والعثور على والعثور على المششلة. من المهم جدا ليس فقط استبدال الجزء ، ولكن تحديد السبب الحقيقي للخلل. في هذه الحالة ، من الضروري التحقق من مخطط الأسلاك لدارة كهربائية قصير.يجب أن نتذذر أن التفجير المتكرر للمصاهر يشير إلى وجود مشاكل خطيرة في الأسلاك, والتي لا يمكن الضضاء عليها إلا بمساعدة أأد المتخصصين في التأهيل المناسب.

وضع العناصر

التجهيزات القياسية لأي سيارة وجود كتلتين من الصمامات. الأولى, المعروفة أأثر باسم «الصندوق الأسود», عادة ما تقع تحت غطاء المحرك, والثانية مباشرة داخل السيارة تحت اللوحة. Продам ВАЗ-2114 на ВАЗ-2114.

Номер:

  • K1 — لمنظفات المصابيح الأمامية ؛
  • K2 — بشأن مؤشرات الاتجاه وأجهزة الإنذار (الطوارئ) ؛
  • K3 — منظف الزجاج الأمامي.
  • K4 — لمراقبة سلامة المصابيح ؛
  • K5 — على المصاعد ؛
  • K6 — للإشارات الصوتية ؛
  • K7 — زجاج ساخن (خلفي)
  • K8 — على الشعاع الرئيسي ؛
  • K9 — МЕСТО
  • F1-F20 — الصمامات.

ميزة الصندوق الأسود

أول صندوق للفتيل موجود في غطاء المحرك ، أي مكان يمكن أن تصل الرريوب. هذا هو السبب في أنها مصنوعة من صندوق من البلاستيك ، وهو مغلق بإحكام. بالإضافة إلى جميع الصمامات القياسية التي توفرها الدائرة القياسية, يتم وضع التتتابع في الكتلة (للضوء — القريب والبعيد, إشارات الإنذار).يتم توفير الطاقة من البطارية. من سلك واحد مع مقطع عرضي كبير ، يتم توفير الطاقة لجميع المستهلكين. Передний мост ВАЗ-2114.

وضع المكون

إن كتل الصمامات الأولى والثانية من طراز ВАЗ-2114, التي يمكن مقارنة تصميمها مقارنة بالسيارات الأخرى التي لا توجد بها فروق ذات دلالة, محمية بشكل موثوق من التلف. كل عنصر موجود داخل المربع مسؤول عن عمل المستهلك الواحد. مثال على ذلك هو المصابيح الأمامية. هناك أربعة صمامات في مخططها: حماية الشعاع المقعود والرئيسي من الجانب الأيسر والأيمن.إذا كان العنصر المسؤول عن عمل الززمة الرئيسية على اليسار ناتجا على اليسار ناتجا عن العملية, فإنه يحدث في حالة سيئة, على الرغم من ذلك, سيعمل الجار بنجاح.

«الجزء الثاني» من العناصر

في جوهرها, ما يسمى الوحدة الثانية هي مجموعة من الأأزاء, التي تقع في المصصورة, تحت لوحة. وتشمل رزمته: ثلاث فتاوى وثلاثة مرحلات ووحدة نقدية أوروبية. ماذا تتوافق مع؟ إذا نظرت من أعلى إلى أسفل, فإن العنصر الأول الذي تم تركيبه في هذه تركيبه في هذه المنططة على Vaz-2114 هو صمام مضخة الوقود. الثاني يتوافق مع المرحل الكهربائي للمروحة, والثالث إلى وحدة التحكم الإلكترونية.

ابحث عن عنصر مكسور

عادة في أي سيارة هناك الكثير من الصمامات. , ВАЗ-2114 ВАЗ-2114 ВАЗ-2114 ВАЗ-2114 للقيام بذلك ، وفتح المزلاج ورفع غطاء الوحدة. بعد ذلك ، تحتاج إلى العثور على علامة على السطح الذي يتوافق مع الجز؅ اكوك على سبيل المثال, فشل المساحات, مما يعني أنه من الضروري العثور على التعيين المناسب في الكتلة المفتوحة. بالمناسبة, تعكس لوحة المصهر من طراز Vaz-2114 جميع العناصر في الوحدة في الموضع الذي تظهر فيه في الششل في الوثائئ المرفقة.

الأساليب الأساسية للكشف عن عنصر غير عامل

اعتمادا على نوع الصمامات نوع الصمة امات المستخدمة ВАЗ-2114, هناك طريقتان رئيسيتان يمكنك من خلالهما تحديد الزءزء المعيب. الأول شائع جدا ، لأنه لا يتطلب أي مهارات خاصة. لتنفيذ ذلك ، تحتاج فقط إلى إزالة المصهر من الوحدة والتحقق بصرما رميا سلمن سن الطريقة الثانية هي أكثر إزعاجًا ، ولكنها دقيقة. بعد كل شيء, ليس من الممكن دائما معرفة ما إذا كان الزءزء الأوسط بأأمله في فتيل أم لا. لتحديد العيوب, من الضروري تشغيل الدائرة غير النشطة والتحقق من العناصر اللازمة لوجود التيار الكهربائي.في الوقت نفسه ، لا تحتاج إلى إزالتها. إذا تبين, نتيجة الاختبار, أن الفولتية هي فط نهاية واحدة فطط, فمن المؤؤد أن الصمامات ستنفجر.

استكمال سيارة مع معدات إضافية

محاولة السائئين ليس فطط للحفاظ على السيارة في حالة تقنية جيدة, ولكن أيضا نسعى جاهدين لتحسينه وجعله مريح قدر الإمكان. لهذا السبب غالبا ما يحاول أصأصاب vaz-2114 تثبيت معدات إضافية غير متوفرة في المخطط القياسي. على سبيل المثال, غالبا ما يتم تثبيت أنظمة الإنذار ونوافذ الطاقة ومصابيح الضباب. في هذه الحالات, من دون مساعدة من الأسلاك الجديدة, لا يمكن للصمامات والمرحلات لا تفعل.Бесплатно في كثير من الأحيان, لا يشير مصنعو المعدات الإضافية إلى معلومات حول الصمامات, لذلك في مثل هذه الحالات يستخدمون المكونات للاتصال, ويتم حساب الاستجابة الحالية لها وفقا لهذه الصيغة:

  • أنا السيد = w max / u.

بالقيمة الاسمية المطلوبة لتيار فتح الصمامات, تعتبر w max أأبر قوة ممكنة للمستهلكين. لضمان التشغيل الصصيح للمصهر, من المستحسن زيادة هذه القيمة بنسبة 20%, U هو مؤشر الجهد في النظام الكهربائي للمركبة.

توصيات للاختيار

فتيل السيارات ВАЗ-2114 — واحدة من أأثر الوسائل فعالية لحماية السيارات من الأسلاك الصصيرة. من الضروري اختيار هذا العنصر بعناية كافية, في محاولة لتجنب السلع منخفضة الجودة, والتي قد تسبب في المستقبل مشاكل خطيرة وتسبب في أضرار مالية. ВАЗ-2114. عند إإراء عملية شراء, تحتاج إراء, تحتاج إلى التعرف على معلومات حول الشركة المصنعة, وعادة ما يتم وضعها على العبوة. ومع ذلك ، إذا لم تكن هناك معلومات ، فمن المستحسن الامتناع عن الشراء.من المستحسن اختيار فتيل مصنوع من البلاستيك, لأن هذه المادة الشفافة تسمح لك بالكشف المرئي عن الخطأ إذا أصبح العنصر المنصهر غير قابل للاستخدام لمزيد من الاستخدام.

Где находится предохранитель на туманки ваз 2114?

Как включаются туманки на ВАЗ 2114?

Для проверки работоспособности ваших световых приборов включите габариты на вашем ВАЗ 2114 , затем нажмите кнопку включения противотуманных фар. При выключенных габаритах, даже если нажать кнопку противотуманных фар, они все равно должны гаснуть.Значение ПТФ трудно переоценить.

Какой предохранитель отвечает за освещение салона ваз 2114?

Блок предохранителей 2114-3722010-18

Комната

Номинальный ток (а) Описание (A)
F3 10 Тормозные огни, Освещение плафона
F6 30 Стеклоподъемники
F10 7,5 подсветка панели салон . подсветка номерной знак
F5 20 Вентилятор охлаждения двигателя. Клаксон

Почему перестали работать противотуманки?

Существует несколько основных причин выхода из строя противотуманных фонарей: Перегорели лампы. Перегорели предохранители. Проблема в реле — нет контакта.

Как подключить противотуманки от зажигания?

Подключение ПТФ от зажигания

  1. Режим ДХО.Только сжечь ПТФ
  2. разобрать центральную консоль
  3. реле ПТФ , отрезать и зачистить + провод от размера
  4. Неиспользованные фишки. Находим +появляющийся от зажигания … Зачищаем
  5. Подключаем наши провода через предохранитель (10А)
  6. Индикация включенных ПТФ

Где находится предохранитель на вентилятор на ВАЗ 2114?

Расположен этот блок внизу слева под бардачком на центральной консоли.Блок может отличаться на разных модификациях автомобиля. Местоположение также может варьироваться. предохранитель топливный насос Ваз 2114 , Ваз 2115.

Понравилась статья? Поделитесь с друзьями:

Какой предохранитель идет на приборную панель ваз 2114?

Если на автомобиле ВАЗ-2114 на панели приборов не работает ни один из установленных на нем индикаторов (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что необходимо сделать водителю, это проверить целостность предохранителя F3, расположенного в монтажном блоке.

Какой предохранитель идет на противотуманные фары ваз 2114?

Каждая противотуманная фара имеет в блоке отдельный предохранитель F8 и F9 номиналом 7,5 А. Проверить его целостность, при необходимости заменить. Если вы не нашли предохранитель в монтажном блоке, скорее всего, в вашем случае ПТФ были установлены предыдущим владельцем.

Какой предохранитель идет на габариты ВАЗ 2114?

Здесь показан новый монтажный блок ВАЗ-2114-3722010-60. Рассматриваемые предохранители находятся в группе вдоль правого края.Верхний (F10) отвечает за левый (передний и задний) габариты. Ниже расположен предохранитель (F11), отвечающий за правый габаритный свет.

Какой предохранитель на омыватель ваз 2114?

Блок старого образца На старых автомобилях предохранитель стеклоомывателя ВАЗ 2114 имеет обозначение F7. Он расположен четвертым в ряду слева направо. Максимальный номинал предохранителя 30 ампер.

Какой предохранитель отвечает за подсветку ваз 2114?

Перегорел предохранитель

Обычно горит предохранитель, обозначенный в документации как F10.Именно он отвечает за подсветку приборной панели, габаритные огни и подсветку номерного знака. На ранних моделях ВАЗ 2114 предохранитель Ф10 был коричневого или красного цвета.

Где находится предохранитель на ПТФ ВАЗ 2114?

Блок предохранителей в ВАЗ-2114 находится под капотом, слева по ходу движения автомобиля, на ребре под левым дворником вы увидите черный блок. Чтобы его открыть, нужно сдвинуть две защелки слева. Снимаем крышку, там реле и предохранители.

Где находится реле передних противотуманных фар ВАЗ 2114?

Большинство предохранителей и реле расположены в монтажном блоке моторного отсека.Чтобы добраться до него, нужно нажать на две защелки и снять крышку. Вынимаем пассатижами предохранители, они находятся в блоке. На внутренней стороне крышки находится сама схема расположения реле и предохранителей.

Какой предохранитель отвечает за магнитолу на ВАЗ 2114?

Розетка блока предохранителей — F4 отвечает за магнитолу и прикуриватель. Маркировка предохранителя в нем должна быть 20А.

Какой предохранитель идет на габариты?

Габариты (наружного освещения) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 запитываются через предохранитель №9 (8А), № 10 (8А) в монтажном блоке 17.3722 или Ф10 (7,5А), Ф11 (7,5, 2114А) в монтажном блоке 17.3722.

Где находится реле включения противотуманных фар ВАЗ 2114?

Реле задних противотуманных фар ВАЗ 2114 представляет собой переходник на 6 контактов, одновременно соединяющий несколько электрических цепей. Расположен с левой стороны рулевой колонки, в нижней части за блоком. Сняв крышку, вы увидите там 3 реле.

Где находится предохранитель генератора ВАЗ 2114?

Блок предохранителей в ВАЗ-2114 находится под капотом, слева по ходу движения автомобиля, на ребре под левым дворником вы увидите черный блок.Чтобы его открыть, нужно сдвинуть две защелки слева. Снимаем крышку, там реле и предохранители.

Где находится предохранитель на бортовой компьютер ваз 2114?

Этот блок расположен в левом нижнем углу под бардачком на центральной консоли. Блок может отличаться на разных модификациях автомобиля. Расположение предохранителя бензонасоса ВАЗ 2114, ВАЗ 2115 также может отличаться.

Где находится монтажный блок ВАЗ 2114?

Теперь о местоположении устройства.Сам блок в автомобиле ВАЗ 2114, форсунка находится в моторном отсеке, напротив панели приборов. Чтобы добраться до него, не обязательно снимать приборную панель, достаточно открыть капот и заглянуть под лобовое стекло со стороны водителя.

Какой предохранитель отвечает за тахометр в ВАЗ 2114?

Если на автомобиле ВАЗ-2114 на панели приборов не работает ни один из установленных на нем индикаторов (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что необходимо сделать водителю, это проверить целостность предохранителя F3, расположенного в монтажном блоке.

Где предохранитель на габариты ваз 2114?

Блок предохранителей на ВАЗ 2113, 2114 и 2115 находится под капотом — со стороны водителя. Имеет артикул 2114-3722010 (в случае ВАЗ 2114). Чтобы добраться до блока, нужно снять с него крышку. Менять предохранители и реле удобно с помощью специального пинцета.

Где находится предохранитель F16 ваз 2114?

Этот блок расположен в левом нижнем углу под бардачком на центральной консоли.Блок может отличаться на разных модификациях автомобиля. Расположение предохранителя бензонасоса ВАЗ 2114, ВАЗ 2115 также может отличаться.

Схема блока предохранителей Scion tC (AGT20; 2011-2016)



В данной статье рассмотрим Scion tC второго поколения (AT20), выпускавшийся с 2010 по 2016 год. Здесь вы найдете схемы блока предохранителей Scion tC 2011, 2012, 2013, 2014, 2015 и 2016 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (схеме расположения предохранителей).

См. другие Scion tC:

Расположение предохранителей Scion TC 2011-2016


Предохранитель прикуривателя (розетка) в Scion TC — это предохранитель № 12 «PWR OUTLET» в блоке предохранителей приборной панели.


Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей находится под панелью приборов (слева), за крышкой.

Схема блока предохранителей



Назначение предохранителей в салоне
Наименование Номинальный ток [А] Цепь
1 S/КРЫША 30 Люк в крыше
2 ПРОТИВОТУМАННАЯ ПТ 15 Без контура
3 ПТФ РР 7,5 Без контура
4 AM1 5 Система запуска, ЭБУ кузова
5 OBD 7,5 Бортовая система диагностики
6 Д/Л 20 Система дверных замков с электроприводом
7 ДВЕРЬ ПЕРЕДНЯЯ 20 Электрические стеклоподъемники
8 ШАЙБА ЗАДНЯЯ 7,5 Омыватель заднего стекла
9 ШАЙБА ПЕРЕДНЯЯ 10 Омыватель ветрового стекла
10 WIP RR 15 Стеклоочиститель заднего стекла
11 WIP FR 30 Стеклоочистители
12 ВЫВОД ПИТАНИЯ 15 Розетка
13 ЭБУ-IG1 №.1 5 Рулевое управление с электроусилителем, система блокировки переключения передач, люк в крыше, система контроля давления в шинах, система зарядки, подрулевые переключатели
14 ACC 5 ЭБУ кузова, часы, наружное зеркало заднего вида, система блокировки переключения передач, аудиосистема
15 IG 5 Обогрев заднего стекла, электрический вентилятор охлаждения, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
16 ХВОСТ 10 Габаритные огни, задние фонари, боковые габаритные огни, подсветка номерного знака, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
17 IGN 7,5 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, автоматическая коробка передач, часы, система электронного ключа, система блокировки руля, система подушек безопасности SRS, топливный насос, система классификации пассажиров на переднем сиденье
18 ПАНЕЛЬ 5 Приборы и счетчики, система кондиционирования воздуха, подогрев сидений, выключатель VSC OFF, подсветка рычага переключения передач, переключатель рулевого управления, часы, аудиосистема
19 S/HTR FL 10 Обогрев сиденья (со стороны водителя)
20 МЕТ 7,5 Датчики и счетчики
21 S/HTR FR 10 Обогрев сиденья (со стороны переднего пассажира)
22 IG2 №.2 7,5 Система запуска
23 БКУП LP 7,5 Фонарь заднего хода, автоматическая коробка передач, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
24 ECU-IG1 NO.2 5 ECU кузова, ABS, VSC, датчик рулевого управления, датчик скорости рыскания и датчик ускорения
25 ECU-IG1 NO.3 5 Указатели поворота, аварийные мигалки
26 HTR-IG 7,5 Система кондиционирования воздуха



Передняя сторона

Наименование Номинальный ток [А] Цепь
1 ДВЕРЬ FL 30 Электрические стеклоподъемники

Блок предохранителей в моторном отсеке

Расположение блока предохранителей
Схема блока предохранителей



Назначение предохранителей в моторном отсеке
Наименование Номинальный ток [А] Цепь
1 № ВЕНТИЛЯТОРА2 30 Электрический вентилятор охлаждения
2 ВЕНТИЛЯТОР № 1 40 Электрический вентилятор охлаждения
3 АБС №2 30 АБС, VSC
4 АБС №1 50 АБС, VSC
5 HTR 50 Система кондиционирования воздуха
6 ALT 120 Система зарядки
7 EPS 80 Рулевое управление с электроусилителем
8 P/I-B 50 EFI NO.1, EFI № 2, РОГ, IG2
9 H-LP MAIN 50 2011-2013: H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, фары дневного света система ходовых огней
2014-2016: H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, фары
10 ЗАПЧАСТИ 10 Запасной предохранитель
11 ЗАПЧАСТИ 20 Запасной предохранитель
12 ЗАПЧАСТИ 30 Запасной предохранитель
13 H-LP RH-HI 10 2011-2013: Правая фара (дальний свет), датчики и счетчики
2014-2016: Правая фара (дальний свет)
14 H-LP LH-HI 10 2011-2013: Левая фара (дальний свет)
2014-2016: Левая фара (дальний свет), датчики и счетчики
15 H-LP RH-LO 10 Правая фара (ближний свет), датчики и счетчики
16 H-LP LH-LO 10 Левая фара (ближний свет)
17 ETCS 10 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
18 HAZ 10 Указатели поворота, аварийные мигалки, датчики и счетчики
19 ALT-S 7,5 Система зарядки
20 AM2 №.2 7,5 Система управления питанием (автомобили с системой интеллектуального ключа)
21 AM2 30 IG2 №2, система запуска
22 ЗАМОК 20 Система блокировки руля (автомобили с системой интеллектуального ключа)
23 Усилитель 30 Аудиосистема
24 MIR HTR 10 Обогрев наружных зеркал заднего вида, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
25 ECU-B №.2 10 Автоматическая коробка передач, электрические стеклоподъемники, часы, система электронного ключа, беспроводной пульт дистанционного управления, система классификации пассажиров на переднем сиденье
26 ECU-B 10 Бортовой ECU, датчики и счетчики, датчик рулевого управления, беспроводной пульт дистанционного управления, система интеллектуальных ключей
27 RAD №1 15 Аудиосистема
28 КУПОЛ 10 Внутреннее освещение, персональное освещение, освещение багажного отделения
29 СТОП 10 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, VSC, автоматическая коробка передач, система блокировки переключения передач, стоп-сигналы, верхний стоп-сигнал, система управления питанием
30 ДВЕРЬ 20 Электрические стеклоподъемники
31 DEF 40 MIR HTR, обогреватели заднего стекла
32 № EFI2 15 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, топливный насос
33 EFI № 1 15 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, автоматическая коробка передач
34 СИГНАЛ 10 Звуковой сигнал
35 IG2 15 MET, IGN, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
.

Добавить комментарий

Ваш адрес email не будет опубликован.
