Распиновка задних фонарей ваз 2109: Задние фонари ВАЗ 2109: распиновка, схема подключения, тюнинг

В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности.
Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

1. Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
2. Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
3. В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
4. Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
5. Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Демонтаж и замена фонарей сзади

1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
3. Теперь отвернуть фиксирующие винты на накладке и снять их.
4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Идеи тюнинга задних фар

Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.

Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.

Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.

Грунтовка должна сохнуть около 1 часа, кроме того, смесь нужно нанести в несколько слоев. Красящее вещество нужно наносить также в несколько слоев, и ждать примерно час до полного высыхания. После завершения работы можно собирать фонарь. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря. Если провести процедуру неправильно, это послужит новым проблемам.

Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:

1. Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
2. Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.

Фотогалерея «Модернизация задних фонарей»

На фото ниже можно узнать, как модернизировать фонари.

 Загрузка …

Видео «Доработка задних фар»

Больше о модификации задних фонарей на ВАЗ 2109 можно узнать от автора ролика — Дмитрия Сергеевича.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Распиновка задних фонарей ваз 2109

1 Провода задних фонарей автомобилей ВАЗ 2109

1.1 Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

1.1.1 Примечания и дополнения

2 Схема разъемов задних фонарей ВАЗ 2109

Провода задних фонарей автомобилей ВАЗ 2109

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям.

В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

Распиновка задних фонарей ваз 2109

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.
2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.
3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.
4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.
5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.
6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря.

Примечания и дополнения

• Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.
• Аналогично расположены провода задних фонарей автомобилей ВАЗ 2113, 2114.
• Фонари подсветки номерного знака, расположенного рядом с задними фонарями подключены по отдельной электрической цепи, хотя и включаются вместе с габаритами.

Схема разъемов задних фонарей ВАЗ 2109

Задние фонари на автомобиле ВАЗ 2109 и его модификациях одна из самых больных тем для их владельцев. Проблемы с постоянными замыканиями, окислением разъемов или выход их из строя знакомы каждому кто владел или владеет этим автомобилем.

В некоторых случаях разъемы подключения задних фонарей необходимо заменить. Для этого можно воспользоваться мультиметром и прозвонить все провода поочередно, включая и отключая различные световые приборы, либо, если проводка на вашем автомобиле не менялась, то можно воспользоваться схемой подключения задних фонарей ВАЗ 2109 представленной ниже.

Лампы задних фонарей ВАЗ 2109:

1 — лампы указателей поворота;
2 — лампы габаритного света;
3 — лампы стоп-сигнала;
4 — лампы противотуманного света;
5 — лампы света заднего хода;

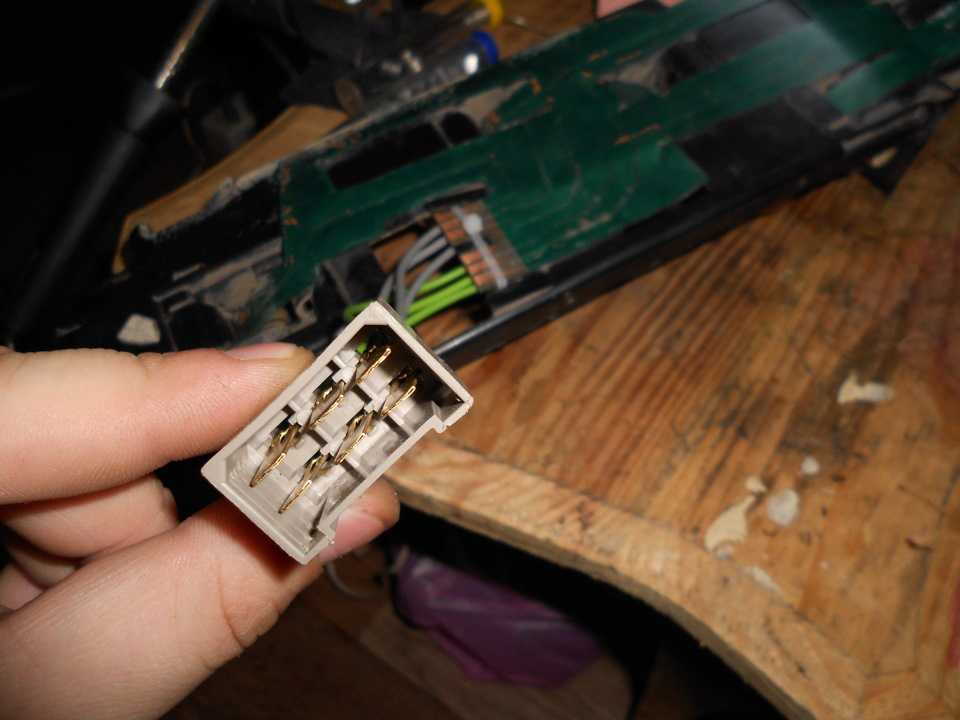

Распиновка разъемов задних фонарей ВАЗ 2109:

1 — стоп-сигнал. Провод красного цвета для обоих фонарей.
2 — масса. Провод черного цвета для обоих фонарей.
3 — задний ход. Провод зеленого цвета для обоих фонарей.
4 — указатель поворота. Провод синего цвета для правого фонаря, сине-черного — для левого.
5 — противотуманный свет. Провод оранжево-черного цвета для обоих фонарей.
6 — габаритный свет. Провод желтого цвета для правого фонаря, желто-черного — для левого.

Что есть свеженького?

Дизельные двигатели считаются намного выносливее и эффективнее бензиновых. Именно поэтому чаще всего они…

Lada Granta – это автомобиль, которому нет нуды что-то и кому-то доказывать, ведь она уже заслужила доверие более чем…

За последний год количество седанов на вторичном рынке мало изменилось, в отличие от их конкурентов- хэтчбеков,…

Несмотря на легендарную надежность автомобилей Вольво, даже ему иногда требуется ремонт, в том числе и АКПП. В…

5 причин, почему не работают стоп-сигналы, но работают задние фонари

Езда ночью с неработающими стоп-сигналами или задними фонарями опасна для вас и других водителей на дороге. Требуется много времени, чтобы заметить, когда стоп-сигналы не работают, а задние фонари работают или наоборот. Это потому, что вы не будете знать, что происходит сзади во время вождения, пока кто-то не укажет на это.

И стоп-сигналы, и задние фонари имеют решающее значение для безопасности дорожного движения. Если какой-то из них не сработает, другие водители позади вас не увидят, двигаетесь вы или нет. Это может привести к серьезным авариям, особенно на темных улицах или во время сильного дождя и снега. Полицейские также отметят вас, если увидят, что вы не работаете.

Это особая проблема, поскольку задние фонари работают нормально, когда вы едете, но нажатие на тормоз не вызывает реакции задних фонарей. Иногда нажатие на тормоз выключает и задние фонари, и они не начинают работать снова, пока вы не отпустите тормоза.

Возможные причины тормоза фары не работают но задние фонари есть :

Перегоревшие лампочки являются наиболее распространенной причиной, по которой стоп-сигналы не работают, а задние фонари . Выверните винты из рассеивателя лампы (к которым вы можете получить доступ через багажник или посмотреть руководство по ремонту вашего автомобиля, чтобы узнать точное местоположение). Нажмите на лампочки и поверните их против часовой стрелки, чтобы вынуть из патрона.

Вам необходимо заменить лампы, если они потемнели или перегорели нити накала. Выбирайте новые лампочки того же типа и мощности. В большинстве европейских автомобилей одна и та же лампочка отвечает за задний фонарь и стоп-сигнал. Тем не менее, он имеет двойные нити накала, что позволяет одному набору работать, пока другой набор сгорает.

Вы должны найти блок предохранителей или центр распределения электроэнергии (PDC). Вы получите панель предохранителей под приборной панелью и парктроник под капотом. Выключатель стоп-сигнала также находится под приборной панелью и проверьте, не касается ли его плунжер рычага педали тормоза. Любая проблема с блоком предохранителей и выключателем света повлияет на стоп-сигналы.

Если предохранитель перегорел, замените его новым. Помните, что новый должен иметь ту же силу тока, что и старый. Кроме того, попытайтесь выяснить причину перегоревшего предохранителя. В противном случае это будет повторяющаяся проблема.

Если выключатель стоп-сигнала исправен, необходимо проверить наличие плохого электрического заземления (в некоторых моделях автомобилей переключатель имеет заземление). Это может произойти из-за неплотного соединения провода или коррозии или повреждения концов провода. Подсоедините выключатель света к хорошему заземлению с помощью перемычки и нажмите педаль тормоза. Если загорается стоп-сигнал, необходимо исправить соединение с массой.

УЗНАТЬ БОЛЬШЕ:

• Получить полное объяснение сигнальных ламп приборной панели
• Знакомство с системой автомобильного освещения

Если все компоненты, упомянутые выше, работают нормально, вам нужно поискать источник проблемы в другом месте. Проводка от панели предохранителей к выключателю стоп-сигналов и от выключателя к патронам ламп и фонарям может быть ослаблена или изношена. Соединение и корпус лампы могут подвергнуться коррозии. Вы должны заменить эти детали, если обнаружите такую ​​​​проблему.

Цепь стоп-сигнала может быть частью цепи указателя поворота в некоторых моделях автомобилей. Стоп-сигнал не будет реагировать, если переключатель поврежден или неисправен. Проверьте схему подключения выключателя и найдите единственный провод, который устанавливает соединение между выключателями стоп-сигнала и указателя поворота. Получите доступ к электрическому разъему выключателя указателя поворота, активируйте выключатель стоп-сигнала, нажав на педаль тормоза, и проверьте провод с помощью контрольной лампы. Если контрольная лампа не горит, вы должны заменить этот провод.

Задние и фары имеют отдельные соединения. Таким образом, один набор все еще будет работать, а другой набор может иметь некоторые проблемы и не работать. Задние фонари могут отключаться по нескольким причинам, и они почти аналогичны причинам, по которым

Причины неисправности задних фонарей:

• Перегоревшие лампочки
• Перегорел предохранитель
• Повреждение проводки
• Проблемы с электричеством

Если вы по-прежнему не можете определить проблему с нефункционирующими стоп-сигналами или задними фонарями или не уверены в правильности действий, упомянутых выше, обратитесь к опытному механику. Не пытайтесь что-либо починить, будь то капитальный ремонт или мелкий, когда вы мало разбираетесь в устройстве автомобиля.

Стоп-сигналы, задние фонари – самые известные детали автомобиля, о которых автовладельцы хотят разобраться, ведь вокруг них так много проблем. В этой статье наши автоэксперты помогут автовладельцам ответить на самые распространенные вопросы:

Из-за чего не работают стоп-сигналы?

Есть три причины, которые могут привести к этой проблеме:

1. Неисправные лампы стоп-сигналов.
2. Выключатель проводки стоп-сигнала поврежден.
3. В автомобиле перегорел предохранитель системы стоп-сигналов.

К счастью, все эти проблемы можно легко обнаружить и решить.

Что может привести к тому, что мои задние фонари останутся включенными?

Есть много причин, по которым задний фонарь постоянно горит, когда автомобиль выключен: сломанный выключатель стоп-сигнала, поврежденный штекер фонаря прицепа, неисправный стопор выключателя стоп-сигнала, сломанный жгут проводов… можно проверить, стоп-сигналы или задние фонари, чтобы увидеть, какие части имеют проблемы.

Стоп-сигналы и задние фонари — это одно и то же?

Они разные.

Как исправить неработающие стоп-сигналы?

В ситуации, когда стоп-сигналы не работают должным образом, необходимо убедиться в наличии питания и проверить предохранитель. Если стоп-сигналы включаются одновременно с указателями поворота, вам необходимо принести его механику для проверки.

Как проверить стоп-сигналы самостоятельно?

В случаях, когда вам необходимо проверить стоп-сигналы, используйте следующие рекомендации:

Прежде всего, включите зажигание. Вам нужно включить зажигание, чтобы проверить стоп-сигналы. Кроме того, убедитесь, что транспортное средство не включено и откройте дверь автомобиля.

Сколько стоит замена стоп-сигнала?

К счастью для нас, стоп-сигнал стоит довольно дешево по сравнению с другими автозапчастями. Это всегда минимальная стоимость замены лампочки стоп-сигнала. Лампа стоит от 5 до 10 долларов, а процесс зарядки стоит 20 долларов, поэтому максимальная цена будет около 30 долларов.

Сколько стоит замена стоп-сигналов?

Зависит от конструкции стоп-сигналов: некоторые производители автомобилей проектируют их так, чтобы их можно было легко заменить, но в некоторых автомобилях требуется снимать задние фонари, чтобы заменить и заменить стоп-сигналы. Таким образом, стоимость рабочей силы будет составлять от 7 до 60 долларов.

Можно ли ездить без стоп-сигналов?

Нет. Во-первых, вас остановит и оштрафует сотрудник полиции, так как ездить без работающего стоп-сигнала однозначно незаконно.

Во-вторых, другие водители плохо вас видят в темноте. Без стоп-сигналов они не могут знать, останавливаетесь вы или нет, поэтому аварии на дороге очень вероятны.

Представьте, что вы едете ночью по шоссе, а стоп-сигналы вашего автомобиля не работают.

Сколько времени занимает ремонт стоп-сигнала?

1 час. Это максимальное время замены лампочки стоп-сигнала, так как в этом нет ничего сложного. Процесс должен длиться от 40 до 60 минут.
