Помпа ваз 21099: Помпа ВАЗ 2108 — 2115 (Насос водяной) с турбо крыльчаткой, Хофер (HOFER) Германия (HF033031)

— Г-образный ключ или высокая головка на «10»

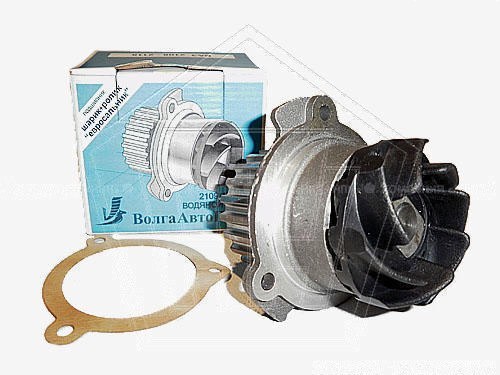

— Новая помпа с прокладкой

Подготовительные работы

— Сливаем охлаждающую жидкость из системы охлаждения

— Снимаем ремень привода ГРМ

Ремень можно снять только со шкива распредвала, натяжного ролика и шкива помпы. Со шкива коленчатого вала снимать не обязательно.

— Снимаем шкив распределительного вала

— Снимаем натяжной ролик ремня ГРМ

— Отворачиваем гайку и болт крепления задней крышки ремня ГРМ

Используем накидной ключ или головку на «10».

Порядок замены помпы на ВАЗ 2108, 2109, 21099

— Отворачиваем три болта крепления водяного насоса

Используем высокую головку или г-образный ключ на «10».

— Снимаем заднюю крышку ремня ГРМ

— Снимаем водяной насос (помпу)

Отделяем корпус насоса от блока цилиндров рукой или поддев шлицевой отверткой. Между корпусом насоса и блоком установлена прокладка, снимаем и ее.

— Зачищаем привалочную поверхность насоса на блоке от остатков старой прокладки

— Устанавливаем новую прокладку

— Устанавливаем новый насос системы охлаждения на двигатель

Водяной насос устанавливается только в одном положении.

— Устанавливаем заднюю крышку ремня ГРМ

Закрепляем ее болтом и гайкой.

— Закрепляем помпу тремя болтами

— Устанавливаем остальные детали привода ГРМ в порядке обратном снятию

Примечания и дополнения

— Водяной насос (помпу) автомобилей ВАЗ 2108, 2109, 21099 можно отремонтировать. Разобрать и заменить сальник и подшипник. Но проще всего (менее трудоемко и затратно) заменить ее целиком.

— На автомобилях ВАЗ 2108, 2109, 21099 ранних годов выпуска передний лонжерон кузова имеет выпуклость в районе крепления помпы. Поэтому придется поддомкрачивать двигатель, поднимая его вверх на 5-7 см. При этом необходимо отсоединить переднюю опору двигателя.

Еще статьи по системе охлаждения автомобилей ВАЗ 2108, 2109, 21099

Поскольку двигатель ВАЗ-2109 имеет жидкостное охлаждение, необходим насос, который заставит охлаждающую жидкость двигаться по специальным патрубкам и отводить избыток тепла от мотора. И такой насос там есть. Центробежная помпа ВАЗ-2109 — это главный агрегат системы охлаждения, поддерживающий бесперебойное движение антифриза по охлаждающей системе.

Автомобильная помпа состоит из металлического литого корпуса, который выполняется из алюминия или чугуна, подвижного вала, подшипников и крыльчатки. Герметичность агрегата обеспечивается за счёт специального уплотнителя. Под действием вращения крыльчатки в механизме создаётся давление, выталкивающее антифриз, который совершает свою полезную работу, нагреваясь в каналах охладительной системы и остывая в радиаторе, чтобы снова попасть в рубашку охлаждения двигателя. Этот процесс регулируются специальным прибором – термостатом.

Располагается насос под кожухом газораспределительного механизма, немного ниже шестерни распределительного вала.

Наиболее уязвимым местом центробежного насоса является сальник — та самая деталь уплотнения, не дающая протекать антифризу. Со временем сальник изнашивается, и протечка становится неизбежной. Причин для износа сальника достаточно: это и бешеные температурные скачки, и попадание загрязнений извне под капот машины, плюс антифриз всегда принимает в себя часть продуктов горения топлива и моторного масла. Настолько агрессивная среда не может не влиять на герметичность помпы ВАЗ-2109.

Нередко приходят в негодность и подшипники водяного насоса. В такие моменты появляется характерный стук под капотом машины. Если не прибегнуть к «хирургическому» вмешательству в подкапотное пространство, недалеко до заклинивания или перекоса вала насоса.

Коротко можно перечислить следующие признаки неисправности центробежной помпы:

• Утечка охлаждающей жидкости.
• Воющие звуки, которые появляются при работе двигателя.
• В критических ситуациях, если проблема осталась незамеченной после первых двух признаков, возможен перегрев мотора, особенно когда повреждён ротор помпы.

По косвенным признакам можно предположить, нуждается ли помпа в замене, но точнее разобраться в этом вопросе можно только сняв и осмотрев этот агрегат со всех сторон. Предварительно можно судить о состоянии помпы только по некоторым косвенным признакам. Например, при работе мотора в нормальном режиме на неисправность помпы может указывать температура верхнего шланга радиатора и наличие в нём жидкости. Шланг должен быть тёплым. Это определяется на ощупь.

При внешнем осмотре можно легко определить состояние сальника. Для этого достаточно снять крышку ГРМ и осмотреть отверстие сальника. Если были протечки, отложения характерного цвета подскажут вам об этом.

Рано или поздно придётся лезть в автомобильное нутро и менять помпу. Для начала нужно обеспечить два обязательных условия: двигатель должен быть полностью остывшим, а охлаждающая жидкость слита из системы до последней капли. После этого подбираются необходимые инструменты:

• Накидной ключ на 10 с удлинителем.
• Рожковый ключ на 17.
• Отвёртка с широким плоским лезвием.

1. Чтобы безопасно слить охлаждающую жидкость, понадобится специальная ёмкость. Можно использовать пятилитровую пластмассовую тару, в какой обычно продают воду в супермаркетах, предварительно срезав верхнюю часть с горловиной. Приготовьте гибкий шланг, надев его на нижний краник радиатора, и открутите пробку расширительного бачка.

Вот так сливается охлаждающая жидкость

Нужно снять внешнюю защиту ГРМ , чтобы добраться до помпы

Фиксируем шистерню и сворачиваем удерживающую её гайку

Придётся снять ещё один кожух, он закрывает насос

Центробежный насос извлечён

Как заменить самостоятельно (инструкция на видео)

В случае обнаружения неисправности помпы лучше всего не пытаться ремонтировать повреждённую деталь, а поменять агрегат на новый. Даже если какой-то ремонт будет возможен, неизвестно, сколько такой насос проработает до окончательного выхода из строя. Берегите себя и свою машину!

Добро пожаловать!
Помпа – назвали её в народе так, на самом деле это водяной насос благодаря которому охлаждающая жидкость (Будем кратко называть её ОЖ) бегает по системе охлаждения и охлаждает движок, при выходе помпы из строя жидкость циркулировать всё же не перестанет но появиться маленький нюанс, она будет звенеть и всё это происходить до тех пор будет, пока помпу Вы не смените на автомобиле, но если Вы проигнорируете этот звук и будете ездить с ним и дальше, то в скорем времени подшипник у помпы (Когда он изнашивается и появляется этот характерный звук) попросту заклинит и она резко встанет колом (При работе двигателя это конечно же произойдёт), а так как помпа связана механизмом ГРМ, то и ремень порвётся (Если на Вашем автомобиле загибает клапана, то готовьтесь к дорогостоящему ремонту).

Примечание!
Для замены водяного насоса, запаситесь заранее рядом инструментов, а именно: Ключами всевозможными, отвёртками, ну пустыми ёмкостями для сливания охлаждающей жидкости с двигателя автомобиля, по возможности новым хорошим натяжным роликом ещё запаситесь, потому что он всё равно сниматься будет и если он долго уже у Вас не менялся и под заедать начал, то поставите вместо него новый, рабочий ролик!

Краткое содержание:

Где находится водяной насос?
Он скрыт под крышкой ГРМ (см. маленькое фото она указана синей стрелкой), её конечно же снять придётся, чтобы увидеть водяной насос и тем более для того чтобы сменить его, снимается она очень легко, достаточно будет всего лишь три болта небольших выкрутить которые по бокам (Там две гайки) и в середине (Там одна гайка), крепят крышку, а когда она снята будет, сразу найдите водяной насос (Указана красной стрелкой) и переходите к его проверки (Об том как его проверить, читайте чуть ниже).

Когда нужно менять водяной насос?
Если Вы услышали посторонние звуки в двигателе, то первым делом поймите откуда они идут, для этого конечно же открыть капот придётся и прислушаться, если звуки слышны через крышку механизма ГРМ, то первым делом заглушите двигатель (Это обязательно, а то за шкивы ещё заденете крышкой) и снимите эту крышку, когда она снята будет, заведите автомобиль и прислушайтесь, если звук идёт именно от водяного насоса, то значит подшипник вышел у него из строя и водяной насос нуждается в замене, затем заглушите мотор и руками покачайте помпу (Шкив её), люфта у неё быть не должно, она прочно стоять должна, если он есть то помпа нуждается в замене (Кстати этот люфт лечиться подтяжкой стопорного винта который на помпе расположен, более подробно смотрите на фото под цифрой 2), ну и в завершение дренажное отверстие осмотрите (см. фото 1, оно стрелкой указано) через него не должно вытекать не капли охлаждающей жидкости, если вдруг она течёт, то опять же помпа не исправна и её необходимо заменить на новую.

Как заменить водяной насос на ВАЗ 2108-ВАЗ 21099?

Примечание!
Когда ремень ГРМ снят с верхних шкивов будет, не в коем случае не проворачивайте шкивы, а то нарушите фазы газораспределения (Их в принципе и поставить можно, но лучше не трогайте, а ставятся они по меткам, более подробней об этих метках Вы узнаете когда прочтёте одну из статей, на которую в этой статье дана ссылка), ну даже если фазы газораспределения можно заново выставить, это не значит что шкив крутить всё же можно, просто есть некоторые движки (Они на девятки ставились), которые загибают клапана, так вот если вы шкив резко крутанёте на снятом ремне ГРМ, то клапана чуть-чуть деформируются, а это уже в круглую сумму выйдет!

Снятие:
Помпа меняется не легко, если же есть навык то всё просто, если его нет, то скорее всего даже и не одним днём замену выполнять будете, в общём начнём, сперва скинуть клемму минус нужно будет и потом слить ОЖ с двигателя (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ», а о том как скинуть клемму минус, читайте в статье: «Замена аккумулятора на автомобиле»), когда эта операция будет проделана, снимите ремень ГРМ с натяжного ролика а потом и сам ролик с автомобиля (Как снять ролик, Вы найдёте в статье под названием: «Замена натяжного ролика»), следом шестерню распредвала снимите (Как это сделать, читайте «здесь») и выкрутите несколько болтов и гаек (Их около пяти, все они на фото ниже показаны) которые крепят заднюю крышку и после чего её от основания отделите, чтобы доступ к помпе был (По другому её никак не вынуть), а как только доступ появиться, отвёрткой выньте помпу подцепив для этого её шкив как это показано на маленьком фото.

Примечание!
Если помпа вынется, но кузов мешать будет или ещё что то (Вынуть Вы её полностью не можете к примеру), то в этом случае попросите помощника отвести чутка двигатель, для этого пусть он просто возьмётся за удобное место (Оно обязательно из металла должно быть выполнена) и применив силу, наклонит двигатель в нужную сторону, а Вы в это время помпу вытащите из отверстия в двигателе автомобиля!

Установка:
Новая помпа ставиться в обратном порядке снятию, перед тем как её купить обязательно маркировку сравните со старой, мы Вам рекомендуем точно такую же брать и про прокладку не забудьте которая между помпой и двигателем стоит (см. маленькое фото), обязательно посмотрите на то место где помпа к двигателю прилегала, если там останутся кусочки этой прокладки, то Вы их отвёрткой со скоблите и новую прокладку купите, положив её вместо старой на помпу.

Примечание!
Когда помпу покупать будете, рекомендуем брать ту на которой крыльчатка выполнена не из пластика а из металла, посмотрите самое верхнее фото в этой статье на нём отчётливо видна крыльчатки и отчётливо видно что она выполнена из металла и кстати, если вдруг заметите что крыльчатка поменяла свой цвет (Ржаветь например начала), то и в этом случае помпу смените новой, при установки, учтите что маркировка вверх должна быть направлена (см. фото 1), а шкив распредвала обязательно должен быть установлен выступающей частью к двигателю автомобиля (см. фото 2), ну и после этого совместите всё по меткам, натяните ремень ГРМ (Натяжным роликом он натягивается) и залейте охлаждающую жидкость в двигатель автомобиля!

Дополнительный видео-ролик:
Более подробно и наглядно увидеть процесс замены водяного насоса, Вы можете в ролике ниже:

Насос водяной — Помпа — Тюнинг ВАЗ Лада

Pilenga — WP-P 2101 * Помпа системы охлаждения ВАЗ 2101-2107, 2121 АРХИВ / Двигатель и комплектующиеАртикул: [WP-P 2101]     1 434 Р	Pilenga — WP-P 2108 * Помпа системы охлаждения ВАЗ 2108-21099, 1111 АРХИВ / Двигатель и комплектующиеАртикул: [WP-P 2108]     1 584 Р	Pilenga — WP-P 2112 * Помпа системы охлаждения ВАЗ 2110-2112, 1117-1119 АРХИВ / Двигатель и комплектующиеАртикул: [WP-P 2112]     1 464 Р	Pilenga — WP-P 2170 * Помпа системы охлаждения ВАЗ 2170 АРХИВ / Двигатель и комплектующиеАртикул: [WP-P 2170]     1 464 Р
Pilenga — WP-P 2402 * Помпа системы охлаждения, дв. ЗМЗ-402 ГАЗ 2410, ГАЗ 3110, ГАЗ 3302 АРХИВ / Двигатель и комплектующиеАртикул: [WP-P 2402]     2 544 Р	Pilenga — WP-P 2406 * Помпа системы охлаждения, дв.ЗМЗ-406 ГАЗ 3110, ГАЗ 3102, ГАЗ 2217 АРХИВ / Двигатель и комплектующиеАртикул: [WP-P 2406]     2 424 Р	Pilenga — WP-P 2461 * Помпа системы охлаждения, дв. ЗМЗ-4061 ГАЗ 3302 АРХИВ / Двигатель и комплектующиеАртикул: [WP-P 2461]     2 544 Р	Pilenga — WP-P 2462 * Помпа системы охлаждения, Сummins ГАЗ 3302 Бизнес АРХИВ / Двигатель и комплектующиеАртикул: [WP-P 2462]     4 104 Р
НАСОС ВОДЯНОЙ (ТЗА) 2170 (Приора), 11194 (Калина-Спорт) (ОРИГИНАЛ) АРХИВ / Двигатель и комплектующиеАртикул: (21126-1307010)     2 544 Р	Насос водяной 2101 LUZAR АРХИВ / Двигатель и комплектующиеАртикул: (LWP 0101)     1 704 Р	Насос водяной 2108 LUZAR АРХИВ / Двигатель и комплектующиеАртикул: (LWP 0108)     1 704 Р	Насос водяной 21114 ТЗА (ПРЕМИУМ) АРХИВ / Двигатель и комплектующиеАртикул: (21114-1307010-20)     2 544 Р
Насос водяной 2112 LUZAR АРХИВ / Двигатель и комплектующиеАртикул: (LWP 0112)     1 704 Р	Насос водяной LOGAN (04-)/DUSTER (10-)/LARGUS (12-) 1. 6I 16V АРХИВ / Двигатель и комплектующиеАртикул: LWP 0930     2 544 Р	НАСОС ВОДЯНОЙ LUZAR TURBO для ВАЗ 2110-2112 АРХИВ / Двигатель и комплектующиеАртикул: LWP 01124     2 424 Р	Насос водяной «HEPU» ВАЗ 2101-2107, 2121-2131 АРХИВ / Двигатель и комплектующиеАртикул: (P620)     2 544 Р
Насос водяной «HEPU» ВАЗ 2108-2115 8V, 1117-1119 8V Лада-Калина АРХИВ / Двигатель и комплектующиеАртикул: (P622)     2 784 Р	Насос водяной «HEPU» ВАЗ 2110-2112 16V АРХИВ / Двигатель и комплектующиеАртикул: (P625)     2 880 Р	Насос водяной «LUZAR» ВАЗ 11194 /Лада-Калина 1. 4L/, 21126 /Лада-Приора/ АРХИВ / Двигатель и комплектующиеАртикул: LWP 0127     2 184 Р	Насос водяной «LUZAR»Turbo 2170 11194 АРХИВ / Двигатель и комплектующиеАртикул: 6598     2 424 Р
Насос водяной «ТЗА» ВАЗ 2110-2112 16V АРХИВ / Двигатель и комплектующиеАртикул: (2112-1307010-75)     2 544 Р	Помпа, водяной насос ВАЗ 21114 8-клап. класс ОРИГИНАЛ LADA Samara, LADA Kalina, LADA Priora с 8-ми клап. АРХИВ / Двигатель и комплектующиеАртикул: 21114-1307010-82     1 764 Р	Помпа, водяной насос ВАЗ 21126 LADA АРХИВ / Двигатель и комплектующиеАртикул: 21126-1307010-81     1 704 Р

как поменять своими руками + видео » АвтоНоватор

Помпа (водяной насос) является основным элементом системы охлаждения любого автомобиля. Реальный срок службы водяного насоса в моделях ВАЗ 2108–099 колеблется в широких пределах — от 40 до 100 тыс. км пробега. Заменить и отремонтировать помпу можно самостоятельно. Процедура несложная, но трудоёмкая — на выполнение работ потребуется три-четыре часа.

Назначение и устройство помпы

Водяной насос — важнейший элемент системы охлаждения двигателя. Его основная функция — принудительная циркуляция охлаждающей жидкости (ОЖ) по двум контурам — малому и большому. На непрогретом двигателе циркуляция антифриза проходит по малому кругу — из водяной рубашки мотора в радиатор салонного отопителя и блок охлаждения карбюратора (или дроссельной заслонки на инжекторе ВАЗ 21099). При достижении рабочей температуры термостат открывает большой контур и ОЖ начинает циркулировать через основной радиатор.

Крыльчатка водяного насоса, приводимая в действие ремнём ГРМ, заставляет антифриз циркулировать по системе охлаждения

При выходе помпы из строя движение охлаждающей жидкости по каналам прекратится, и двигатель неизбежно перегреется. Расширяющиеся в объёме алюминиевые поршни повредят стенки цилиндров, и пропадёт компрессия. В этом случае потребуется капитальный ремонт двигателя, что в несколько раз дороже стоимости нового насоса.

Водяной насос имеет довольно простое устройство

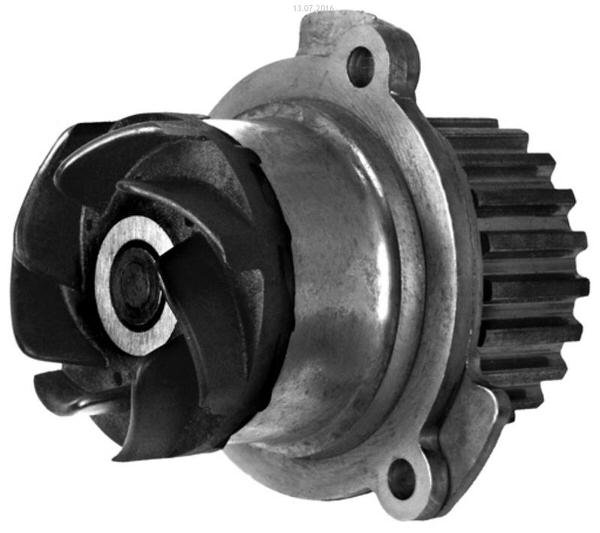

Водяной насос ВАЗ 2108 состоит из корпуса с фланцем, прикреплённым к блоку цилиндров тремя болтами. Внутри помпы на подшипниках установлен вал с крыльчаткой и приводной шестернёй в форме зубчатого шкива. Чтобы тосол не вытекал через вал насоса наружу, устройство снабжено сальником.

Срок службы помпы зависит от работы двух деталей — подшипников и сальника. Как только один из этих элементов выйдет из строя, его необходимо менять либо ремонтировать.

Срок службы роликового подшипника определяет долговечность насоса

Расположение помпы

Водяной насос установлен на правой (по ходу движения) стороне двигателя под пластиковой крышкой. Там же находится газораспределительный механизм, приводящий через ремень зубчатый шкив помпы в движение. Такое расположение порождает ряд проблем.

1. Для осмотра помпы приходится снимать пластмассовый кожух.
2. Из-за негерметичности сальника и небольшой протечки антифриз попадает на ремень, который быстро выходит из строя.
3. При сильном износе подшипника вал может заклинить, а ремень ГРМ может соскочить или оборваться. Это в 90% случаев приводит к ударам поршней по клапанам, а в последствии и к дорогостоящему ремонту.

Насос системы охлаждения установлен на правой стороне двигателя

По этим причинам необходимо периодически (каждые 10–15 тыс. км пробега) осматривать механизм газораспределения на предмет натяжения ремня и работоспособности помпы.

Диагностика неисправностей

Неисправности водяного насоса на переднеприводных моделях ВАЗ проявляются следующим образом.

1. С правой стороны двигателя возникает посторонний шум, нарастающий с увеличением оборотов.
2. Рядом с узлом ГРМ и под ним образуются следы ОЖ (не путать с моторным маслом).
3. Под автомобилем появляется лужица, а уровень тосола в расширительном бачке заметно падает.
4. Электрический вентилятор радиатора охлаждения включается чаще обычного в любую погоду.

Защитный кожух крепится к двигателю тремя болтами

Практика показывает, что большинство автолюбителей обнаруживает проблему на предпоследней и конечной стадии износа, когда антифриз уже вытек на землю либо заклинил вал помпы.

Чётко идентифицировать звук изношенных подшипников водяного насоса на фоне работающего мотора довольно трудно. Проблема усугубляется шумом других неисправных узлов, например, стучащих клапанов. Поэтому при первом подозрении следует снять пластиковый кожух ГРМ, открутив гаечным ключом на 10 три болта, и провести диагностику помпы следующим образом.

1. Тщательно осмотрите пространство вокруг шестерни водяного насоса и ремень ГРМ на предмет наличия следов ОЖ.

   Следы ОЖ под насосом свидетельствуют об утечке тосола

2. Посмотрите на положение зубчатого шкива относительно других шестерён и плоскости стального кожуха. Он не должен быть перекошен.

   После полного износа подшипника вал насоса может перекоситься

3. Попробуйте покачать шестерёнку вдоль оси вала при натянутом ремне. Если это удалось, помпу нужно демонтировать.
4. Ослабив натяжной ролик и ремень ГРМ, покачайте вал. При обнаружении люфта сдвиньте ремень и покрутите шкив рукой. Он должен вращаться легко и бесшумно.

Указанные симптомы могут проявляться как по отдельности, так и одновременно. Можно обнаружить износ сальника при рабочих подшипниках (следы тосола есть, а люфта вала нет), и наоборот. В любом случае помпу следует снять, а при необходимости — разобрать или заменить.

Методика выявления неисправности водяного насоса одинакова для версий авто с карбюратором и инжектором, разницы никакой нет.

Видео: работа неисправной помпы

Замена водяного насоса

Процесс замены помпы можно разделить на четыре этапа.

1. Подготовка инструментов и приспособлений.
2. Частичная разборка узла ГРМ и демонтаж помпы.
3. Покупка новой помпы и высокотемпературного герметика для уплотнения фланца.
4. Установка нового водяного насоса и сборка узла ГРМ.

В некоторых случаях наблюдается утечка тосола из-под прокладки, а не из помпы

Если нет уверенности в неисправности водяного насоса, то рекомендуется соблюдать именно такой порядок работ. Бывают случаи, когда ОЖ течёт из-за изношенной прокладки, а сама помпа вполне работоспособна. Поэтому покупать её заранее не стоит.

Подготовка к работе

Для демонтажа и замены водяного насоса стандартный набор инструментов:

• набор накидных ключей на 10–19;
• крестообразная и плоская отвёртки;
• вороток с трещоткой и набор головок;
• пассатижи с согнутыми тонкими губами;
• домкрат и подставки под колёса.

  Для замены помпы потребуется стандартный набор инструментов и литровая ёмкость с ОЖ

Для очистки корпуса двигателя от старого герметика потребуется ветошь и маленький нож. Работы рекомендуется проводить на ровном хорошо освещённом месте. Смотровая яма или эстакада не понадобятся.

Подкапотное пространство в процессе работ должно хорошо освещаться

Для слива тосола потребуется таз, воронка и кусок обычного шланга. Так как при этом некоторый объём ОЖ будет потерян, следует приготовить литр свежего тосола для доливки.

Демонтаж водяного насоса

Порядок снятия помпы во многом схож с технологией замены ремня ГРМ, за исключением того, что зубчатый шкив коленчатого вала и ремень привода генератора остаются на месте.

Алгоритм демонтажа помпы с карбюраторных и инжекторных двигателей абсолютно одинаков и состоит в следующем.

1. Выверните три болта, удерживающие пластиковую защиту ГРМ, и снимите её.

   После откручивания трёх болтов крепления защита ГРМ легко снимается

2. Подставив противооткатные башмаки, домкратом поднимите правое переднее колесо и включите четвёртую передачу. Вращая колесо руками, добейтесь совмещения риски на зубчатом шкиве распределительного вала с выступом на головке цилиндров с левой (по ходу движения) стороны.

   Чтобы при снятии ремня не нарушить фазы газораспределения, следует выставить метки на шкиве распредвала и ГБЦ

3. Ключом на 13 выкрутите болт-пробку рубашки охлаждения двигателя, предварительно подставив снизу ёмкость. Болт-пробка находится на передней стенке блока цилиндров. В инжекторной версии двигателя он закрыт электронным модулем зажигания. Чтобы струя из отверстия не била в радиатор, сразу подставьте шланг, другой конец которого направлен в таз.

   Болт-пробка для слива тосола расположен на стенке блока цилиндров

4. Когда струя ОЖ превратится в тонкий ручеёк, текущий по стенке двигателя, заверните пробку в отверстие и плотно затяните. Сливать весь тосол из системы нет необходимости. Пустой должна быть лишь камера помпы.
5. Открутив гайку натяжного ролика, ослабьте ремень ГРМ. Снимите его с шестерёнки распредвала и отложите в правую сторону. Снимите ролик со шпильки.

   Ослабленный ремень ГРМ легко снимается с верхней шестерни

6. Зафиксируйте зубчатый шкив распредвала, вставив ключ в одно из отверстий. Вторым ключом ослабьте и выверните болт крепления. С помощью плоской отвёртки снимите шкив с вала. Следите, чтобы не упала и не потерялась шпонка.

   Для ослабления гайки крепления шкива используют второй ключ

7. Накидным ключом или головкой на 13 выкрутите пять болтов крепления металлической пластины, три из которых удерживают водяной насос. Извлеките стальной кожух.

   Водяной насос и металлический кожух имеют три общих болта крепления и снимаются вместе

8. Вытащите помпу, поддев её за шестерёнку мощной плоской отвёрткой. Если фланец прикипел, аккуратно постучите по корпусу насоса через деревянную наставку.

В процессе опорожнения водяной рубашки мотора откройте крышку расширительного бачка — жидкость потечёт быстрее.

Водяной насос разбирается с помощью специального съёмника

Снятый насос обследуйте на наличие люфта вала и убедитесь, что тосол вытекал именно через сальник. При желании помпу можно разобрать с помощью специального съёмника с двумя захватами в виде крюков. Для этого необходимо выкрутить стопорный винт, стащить крыльчатку съёмником и аккуратно выбить вал с подшипником.

Перед выпрессовкой нужно выкрутить стопорный винт, удерживающий подшипник

Обычно помпа от «восьмёрки» и «девятки» не ремонтируется, а меняется. Причина — в отсутствии качественных запчастей — сальников и роликовых подшипников. Проще поставить новую деталь в сборе, чем постоянно реставрировать старую.

Видео: разборка водяного насоса

Выбор нового водяного насоса

При покупке новой помпы для ВАЗ 2108/09 нужно учитывать ряд моментов.

1. Чтобы по ошибке не купить помпу от более поздних моделей ВАЗ с 16-клапанным двигателем (он отличается размерами шкива), возьмите с собой в магазин неисправный насос.
2. Выбирайте помпу нового образца с прямыми, а не дугообразными, лопастями крыльчатки.

   Крыльчатка насосов нового образца имеет прямые лопасти

3. Чтобы не купить подделку, обратите внимание на товарные знаки производителя (оттиски на крыльчатке, штампы и гравировка на корпусе).
4. Проверьте целостность упаковки и бумажной пломбы с указанием каталожного номера изделия.
5. Водяные насосы ВАЗ 2108–099 для карбюраторных и инжекторных двигателей абсолютно идентичны.
6. В комплекте с насосом должна идти мягкая прокладка.

Лазерная маркировка выполняется на торце ведомой шестерёнки насоса

Некоторые производители запасных деталей для автомобилей ВАЗ ставят на них маркировку лазером, подделать её довольно сложно.

Перед походом в магазин осмотрите другие элементы разобранного узла ГРМ. Проверьте состояние ремня и натяжного ролика. Если ремень покрыт трещинами, видны нитки каркаса, его лучше заменить, не дожидаясь обрыва. Исправный натяжной ролик должен свободно вращаться, не болтаясь на шпильке.

Перед сборкой желательно проверить состояние натяжного ролика

Кроме этого, следует осмотреть и при необходимости заменить ремень привода генератора. Не упускайте возможность его обследовать и заменить при необходимости.

Установка новой помпы

Если при снятии помпы вы случайно не повернули шкив распределительного либо коленчатого вала, можно приступать к установке нового насоса. Все работы выполняются в обратном порядке. При этом следует учитывать ряд моментов.

1. Почистите и протрите фланец для установки насоса на блоке цилиндров.
2. На прокладку водяного насоса с обеих сторон нанесите высокотемпературный герметик.

   Для плотности и надёжности соединения на прокладку наносится слой герметика

3. Если насос устанавливается неправильно, отверстия под болты на фланце и блоке цилиндров не будут совпадать.
4. После монтажа шкива на распределительный вал убедитесь в том, что метки совпадают.

   При установке шестерёнки распредвала необходимо проверить соответствие меток

5. Проверьте натяжение ремня ГРМ. Для этого на свободном участке поверните его вокруг своей оси. При хорошей натяжке ремень не повернётся более чем на 90°.

   Правильно натянутый ремень должен поворачиваться максимум на 90°

6. Перед заполнением системы тосолом снимите трубку подогрева карбюратора или дроссельной заслонки на инжекторной версии.

   При заполнении системы тосолом снимаются трубки подогрева карбюратора или дроссельной заслонки

Снятие патрубков малого диаметра с карбюратора или дросселя обеспечивает выход воздуха при заполнении системы тосолом. ОЖ заливается через горловину расширительного бачка. Когда тосол начнёт вытекать из трубки, на неё следует немедленно натянуть штуцер. Затем бачок заполняется до уровня между рисками Max и Min. Если потери ОЖ при сливе были незначительны, литра заблаговременно приобретённого тосола вполне хватит на доливку.

Для проверки работоспособности помпы двигатель на холостых оборотах прогревается до максимальной температуры. Показатель исправности насоса — включившийся при температуре около 100 °С электровентилятор.

Видео: замена водяного насоса ВАЗ 2108–099

Установка дополнительной помпы

Недостаток первых переднеприводных автомобилей ВАЗ — плохая работа отопителя салона. Пока двигатель не прогреется до рабочей температуры, в салоне холодно. Это обусловлено конструкцией малого контура циркуляции, в который ОЖ поступает в малом количестве. Проблема решается установкой дополнительного электрического насоса от «ГАЗели».

Дополнительная электрическая помпа ставится в трубопровод печки

Для монтажа помпы с электроприводом необходимо приобрести:

• четырёхконтактное реле;
• многожильные провода и разъём на два контакта;
• гнездо предохранителя;
• шланги и хомуты для присоединения к системе охлаждения;
• электронасос от автомобиля «ГАЗель».

Помпа ставится на самодельном кронштейне, прикрученном к одному из болтов на посадочном фланце коробки передач. Предварительно сливается антифриз и снимается термостат, который будет мешать при установке дополнительной помпы. Это особенно актуально для инжекторной модели ВАЗ 21099.

Для включения насоса собирается небольшая схема с реле

Врезка производится в обратный патрубок, идущий от салонного отопителя. В этом случае электронасос создаст в радиаторе печки разрежение. Для включения помпы вместе с зажиганием и от отдельной кнопки собирается несложная электрическая схема. Реле с предохранителем помещается в салоне под приборной панелью, а в качестве выключателя выбирается любая свободная кнопка.

Видео: установка электрического насоса

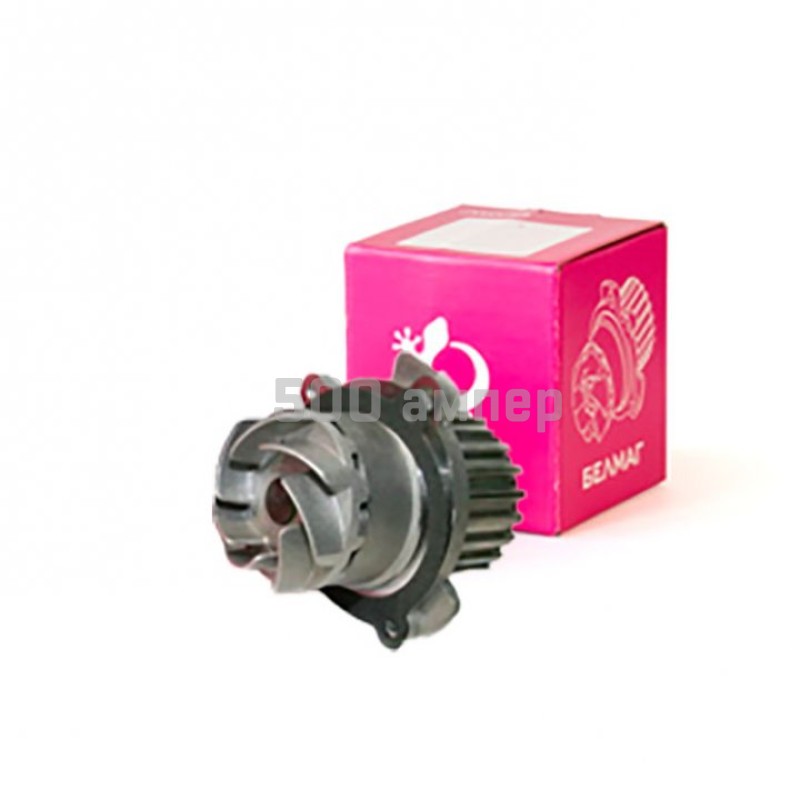

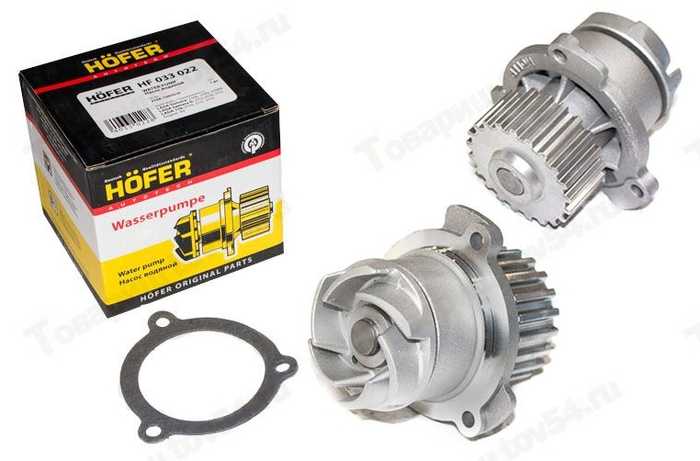

Проверить работоспособность и заменить водяной насос на ВАЗ 2108–099 достаточно просто. Не стоит забывать и про профилактические меры. Следует периодически проверять техническое состояние и смазку помпы, а также своевременно менять охлаждающую жидкость. В этих условиях насос прослужит максимально долго.

Топливный насос для Lada SAMARA FORMA (21099) 09.1987-12.2012 — Уточняйте модель автомобиля, чтобы найти подходящую запчасть

+372 Эстония + 358 Финляндия + 371 Латвия + 370 Литва + 7 Россия + 45 Дания + 47 Норвегия + 46 Швеция + 48 Польша + 375 Беларусь + 380 Украина + 93 Афганистан + 355 Албания + 213 Алжир + 1 Американское Самоа + 376 Андорра + 244 Ангола + 1 Ангилья + 1 Антигуа и Барбуда + 54 Аргентина + 374 Армения + 297 Аруба + 61 Австралия + 43 Австрия + 994 Азербайджан + 1 Багамы + 973 Бахрейн + 880 Бангладеш + 1 Барбадос + 375 Беларусь + 32 Бельгия + 501 Белиз + 229 Бенин + 1 Бермудские острова + 975 Бутан + 591 Боливия + 387 Босния и Герцеговина + 267 Ботсвана + 55 Бразилия + 246 Британская территория в Индийском океане + 673 Бруней-Даруссалам + 359 Болгария + 226 Буркина-Фасо + 257 Бурунди + 855 Камбоджа + 237 Камерун + 1 Канада + 238 Кабо-Верде + 1 Каймановы острова + 236 Центральноафриканская Республика + 235 Чад + 56 Чили + 86 Китай + 57 Колумбия + 269 Коморские Острова + 242 Конго + 243 Конго, Демократическая Республика + 682 Острова Кука + 506 Коста-Рика + 225 Кот-д’Ивуар + 385 Хорватия + 53 Куба + 357 Кипр + 420 Чехия + 45 Дания + 253 Джибути + 1 Доминика + 1 Доминиканская Республика + 593 Эквадор + 20 Египет + 503 Сальвадор + 240 Экваториальная Гвинея + 29 1 Эритрея + 372 Эстония + 251 Эфиопия + 500 Фолклендских (Мальвинских) островов +298 Фарерских островов + 691 Федеративные Штаты Микронезии + 679 Фиджи + 358 Финляндия + 33 Франция + 594 Французская Гвиана + 689 Французская Полинезия + 241 Габон + 220 Гамбия + 995 Грузия + 49 Германия + 233 Гана + 350 Гибралтар + 30 Греция + 299 Гренландия + 1 Гренада + 590 Гваделупа + 1 Гуам + 502 Гватемала + 224 Гвинея + 245 Гвинея-Бисау + 592 Гайана + 509 Гаити + 39 Святой Престол (Государство Ватикан) ) +504 Гондурас + 852 Гонконг + 36 Венгрия + 354 Исландия + 91 Индия + 62 Индонезия + 98 Иран + 964 Ирак + 353 Ирландия + 972 Израиль + 39 Италия + 1 Ямайка + 81 Япония + 962 Иордания + 7 Казахстан + 254 Кения +686 Кирибати + 850 Корея, Народно-Демократическая Республика + 82 Корея, Республика + 965 Кувейт + 996 Кыргызстан + 856 Лаос + 371 Латвия + 961 Ливан + 266 Лесото + 231 Либерия + 218 Ливийская Арабская Джамахирия + 423 Лихтенштейн + 370 Литва + 352 Люксембург + 853 Макао + 389 Македония + 261 Мадагаскар + 265 Малави + 60 Малайзия + 960 Мальдивы + 223 Мали + 356 Мальта + 692 Маршалловы острова + 596 Мартиника + 222 Мавритания + 230 Маврикий + 262 Майотта + 52 Мексика + 373 Молдова + 377 Монако + 976 Монголия + 382 Черногория + 1 Монтсеррат + 212 Марокко + 258 Мозамбик + 95 Мьянма + 264 Намибия + 674 Науру + 977 Непал + 31 Нидерланды + 599 Нидерландские Антильские острова + 687 Новая Каледония + 64 Новая Зеландия + 505 Никарагуа +227 Нигер + 234 Нигерия + 683 Ниуэ + 672 Остров Норфолк + 1 Северные Марианские острова + 47 Норвегия + 968 Оман + 92 Пакистан + 680 Палау + 970 Палестинская территория + 507 Панама + 675 Папуа-Новая Гвинея + 595 Парагвай + 51 Перу + 63 Филиппины + 48 Польша + 351 Португалия + 1 Пуэрто-Рико + 974 Катар + 262 Реюньон + 40 Румыния + 7 Россия + 250 Руанда + 590 Сент-Бартелемей + 290 Остров Святой Елены + 1 Сент-Китс и Невис + 1 Сент-Люсия + 590 Сен-Мартен + 508 Сен-Пьер и Микелон + 1 Сент-Винсент и Гренадины + 685 Самоа + 378 Сан-Марино + 239 Сан-Томе и Принсипи + 966 Саудовская Аравия + 221 Сенегал + 381 Сербия + 248 Сейшельские острова + 232 Сьерра-Леоне + 65 Сингапур + 421 Словакия + 386 Словения +677 Соломоновы Острова + 252 Сомали + 27 Южная Африка + 34 Испания + 94 Шри-Ланка + 249 Судан + 597 Суринам + 268 Свазиленд + 46 Швеция + 41 Швейцария + 963 Сирийская Арабская Республика + 886 Тайвань + 992 Таджикистан + 66 Таиланд + 670 Тимор-Лешти + 228 Того + 690 Токелау + 676 Тонга + 1 Тринидад и Тобаго + 216 Тунис + 90 Турция + 993 Туркменистан + 1 острова Теркс и Кайкос + 688 Тувалу + 256 Уганда + 380 Украина + 971 Объединенные Арабские Эмираты + 44 Соединенное Королевство + 255 Объединенная Республика Танзания + 1 США + 598 Уругвай + 1 Виргинские острова США + 998 Узбекистан + 678 Вануату + 58 Венесуэла + 84 Вьетнам + 1 Виргинские острова, Британия + 681 Уоллис и Футуна + 967 Йемен + 260 Замбия + 263 Зимбабве

Ремонт ВАЗ 21099 Форсунка.

При появлении неисправностей ремонт форсунки ВАЗ 21099 не вызовет особых проблем, потому что устройство управления двигателем у нее наиболее простое, и если он в ней разобран, не возникнет трудностей с выявлением проблем и их устранением. Некоторым водителям, привыкшим ездить на старых карбюраторных автомобилях, система впрыска может показаться чем-то очень сложным, в чем разбираются только специалисты.Но это не так, система предельно проста и понятна.

Ремонт Форсунки ВАЗ 21099, в большинстве случаев, можно провести в гаражных условиях, как и ремонт любых автомобилей марки ВАЗ. Отличие карбюратора от инжекторной девятки лишь в том, что вместо карбюратора используется электронный блок управления (ЭБУ), несколько датчиков, которые подают сигналы на блок и форсунки, на которые ЭБУ подает сигнал и контролирует, где и сколько бензин можно подавать в камеру сгорания.Также в системе питания форсунок есть ресивер, топливная рампа и электронасос. Рассмотрим самые частые проблемы инжекторного впрыска на вазу и способы их устранения.

Датчики и их функции

В управлении двигателем автомобиля ВАЗ задействовано несколько датчиков, которые должны работать, иначе будут проблемы со стабильной работой мотора. Датчики, которые использует АвтоВАЗ, довольно просты по сравнению с иномарками, поэтому вполне надежны, если они оригинальные.Представление о том, что и как работает, заметно упростит поиск и решение проблем. На 99-м установлены такие датчики:

• Датчик массового расхода воздуха (ДМРВ). Этот датчик устанавливается сразу за корпусом воздушного фильтра, и его задача — учитывать количество воздуха, попадающего в ресивер. На основе полученного количества воздуха блок управления двигателем рассчитывает количество топлива, которое необходимо подать в камеру сгорания для поддержания правильного соотношения бензин / воздух;
• Датчик коленчатого вала (постоянный ток).Он расположен в нижней части блока цилиндров, рядом со шкивом коленчатого вала. Его задача считывать положение коленчатого вала, чтобы ЭБУ знал, когда поршни подходят для VTC для впрыска топлива;
• Датчик положения дроссельной заслонки (ДПДЗ). Установлен на дроссельный узел. Его задача — дать компьютеру информацию о том, закрыт он или открыт и насколько открыта дроссельная заслонка. На основании полученных данных контроллер рассчитывает желаемое количество топлива;
• Регулятор холостого хода (RXX).Датчик размещен на дроссельном узле, внизу. Он предназначен для поддержания холостого хода и повышения их при нагреве;
• Датчик детонации (ДД). Он размещен на блоке двигателя, чуть ниже свечей. Когда в двигателе появляется детонация, этот датчик срабатывает, и ЭБУ регулирует углы зажигания, чтобы не повредить двигатель;
• Датчик кислорода (ДК). Датчик установлен в выхлопной трубе, в «штанах». Он контролирует количество кислорода в выхлопе и дает данные о качестве смеси, если она богатая или бедная, компьютер корректирует это до нормального соотношения по показаниям DC.

НОВЫЙ БЛОК ПОДАЧИ ТОПЛИВА ДЛЯ LADA KALINA HATCHBACK 1119 ВАЗ 21114 ВАЗ 11186 ВАЗ

Ссылка OE / OEM номер:

1119 1118 2170 2172 1117 2108 2109 2115 2113 2114 21099 2171, 2121 2131 2112 ВАЗ-21114 ВАЗ-11186 ВАЗ-11194 ВАЗ1110 ВАЗ-11183, ВАЗ-21126 BA3-21128 BA3 21083 BA3 2111 BA3 21115 ВАЗ-2111, ВАЗ-2121.3 21214 ??? 1 21081139009 АЦПЧ EFP380101G, EFP380103G EFP380201G EFP380203G A178352A EFP380207G, EFP380208G EFP380210G A178352A EFP380409G EFP380801G EFP381301G, EFP381802G EFP381803G HS109003 ACI Avesa ABG1097 ACI-Avesa, ABG1097 AIRTEX E10535 E8335 ALFIPARTS FP2002 ASIMCO KG0600 АТС, +221178 53453 AUTOGUR AG80012LPF AUTOMEGA 011008150037A AVANTECH, AFP0101 BAGSTAR VT13000 BOSCH 0580453035 0580454035 0986580943, DELLO 013008150037A DENSO DFP0105 ERA 770001 770001B 770044, 770093 770162 FIATALFALANCIA 60812839 7789626 FISPA 20115, GENERAL MOTORS 0815037 815037 18 96180483 96183061, 96291866 96350078 96351495 96385759 96494976 GM 96143350, 96180403 96180404 ЭРЦОГ HL89010 HONDA 17040S01A30 17040S02L00 , 17040S04G30 17040S04G40 17040S04L00 17040S0XA00 17040S10A00, 17040S30A30 IKA 960381960 401 KAGER 520097 KIAHYUNDAI, 0K01B13350C 0K30A1335ZA 0K30A1335ZB Kortex KPF6118STD KRAUF, 770B308 KR0001P KR1012F KR4444P KR6767P KR9393P К. С., XMSE702701270 ЛАДА 113 1 2112113 1 2112 1139010 01 ЛЕДО, 80012LPF ЛЕКСУС 2322120030 2322150090 LUCAS LKFP453, Magneti Marelli 313011300006 313011303051 313011303103, 313011303471 431338030000 MAM00006 MAPCO 22082 22510 22711 3338 , Masuma MPU103 MEAT & DORIA 76416 МЭСС 770 093 MESSMER 770001A, METZGER 2250008 MITSUBISHI 1760A294 MR497143 MR993339, МС (МОТОР СЕРВИС) 702701270 NISSAN 170403S505 170408B000, 170408B005 NSP NSP0196180483 NSP0196351495 NVI NFT5 NFT8 OSSCA, V6101022 ДЕТАЛЕЙ-МОЛЛ CHC006 PDCM004 ПАТРОН PFP115 РЕХ 130028, PIERBURG 700468500 PROFIT 40010004 QML FP0701 FP0702 FP1001, FP1002 QUARTZ QZ580453453 ROERSPARTS RP0580453453 S.I.D.A.T

Ваз 21099 Карб запускается и глохнет

Автомобиль ВАЗ 21099 производства Волжского автомобильного завода — модель нового поколения самарских автомобилей. Оборудован карбюраторным агрегатом, хорошо управляется, устойчив на бездорожье. Но бывают случаи, когда карбюратор ВАЗ 21099 заводится и сразу глохнет.

Общая характеристика карбюратора ВАЗ

Основная деталь «сердца» автомобилей

Карбюратор — это аппарат, в котором образуется горючая смесь бензина и воздуха.Жидкий бензин разбрызгивается в воздух, превращаясь в миллионы мелких капелек, обогащенных кислородом. Две камеры карбюратора — поплавковая и смешивающая — участвуют в образовании обогащенной смеси для питания двигателя внутреннего сгорания.

Поплавковая камера поддерживает определенный уровень бензина. Обогащенное топливо попадает в камеру смешения через специальную трубку — распылитель. Полученная смесь может быть богатой, если в ней много воздуха, но и бедной.

Скорость машины зависит от обогащения смеси, то есть от производительности карбюратора.Дроссель механизма пропускает рабочую смесь в двигатель. Чем больше он попадет в двигатель, тем выше будет скорость автомобиля.

Стартер — это небольшой электродвигатель, состоящий из 4-х полос. Устройство обеспечивает первичное вращение коленчатого вала. Коленчатый вал помогает запустить двигатель. Он расположен слева от двигателя на картере сцепления. В него входят основание, крышки от распределителя и электропривода, сам привод, тяговое реле, снятие обмотки статора, болты крепления.Ремонт стартера ВАЗ требуется, если машина заводится и глохнет.

Ремонт стартера

Несмотря на то, что на автомобиле ВАЗ 21099 карбюратор имеет прочную конструкцию, поломки все же случаются периодически. Например, иногда не включается стартер.

Демонтаж и ремонт производятся в такой последовательности. При контакте нужно повернуть гайку, освободить наконечник выходной обмотки статора. Вытащить тяговое реле, отсоединив якорь от рычага.Снимите анкер, пружину, уплотнительную деталь. Трубкой определенного диаметра выбейте пробку до упора.

После снятия колец снимите защитный колпачок, шайбы и шпильки для стяжек. Снимается крышка коллектора, с помощью отвертки снимаются пружины изолированных щеток, снимается щеткодержатель. На выводах обмотки статора остаются электрически изолированные щетки.

Лучший стартер на «девятке»

Далее снимается статор с корпусом, упор сделан из пластика, якорь вытаскивается из крышки со стороны привода и промежуточной опоры.После этого снимаем сцепление с рычагом, стопорное кольцо, контакты с реле тяги. С помощью паяльника выводы обмотки отсоединяются вместе с выводами. Снимается крышка реле, снимается контактная пластина со штоком, с которого снимается пружина вместе с гайкой.

Соберите стартер в обратном порядке. При сборке необходимо произвести качественную пайку деталей реле стартера, не забыв смазать пазы, правильно и аккуратно подобрать гайки и шайбы для замены старых.

При необходимости замены стартера ВАЗ, колодки проводов отсоединяют от клемм реле. Затем следует ослабить гайку, снять провод контактного реле, отключить защиту. Снимите стопорные шайбы внизу и вверху двигателя и снимите стартер с картера. При установке узла действия производятся в обратной последовательности.

Как помочь двигателю заработать деньги

Иногда плохо заводится карбюратор ВАЗ 21099. Чтобы помочь заработать холодному двигателю, нужно выполнить следующие действия.

1. Нажатие на ручку топливного насоса для закачки бензина в поплавковую камеру карбюратора.
2. Рычаг КПП перевести в нейтральное положение.
3. Потянуть «воздушную заслонку» на себя, прикрывая дроссельную заслонку, при включенном зажигании попробовать повернуть стартер. В случае неудачи повторить действие через некоторое время.
4. Если автомобиль заводится, дайте ему поработать на холостом ходу, заглушите дроссель и снимите ногу с педали сцепления.
5. В холодное время года попробуйте несколько раз провернуть коленвал, включить и выключить фары, вытащить рукоятку «воздушной заслонки», выжать сцепление и покрутить стартер.Зимой для прогрева и улучшения качества двигателя рекомендуется окутывать решетку радиатора. При запуске мотора на рабочей панели должны погаснуть лампы контроля давления и зарядки аккумулятора.

Водитель заводит машину

Когда машина прогревается, ее двигатель должен немедленно заработать. Бывают и другие ситуации, когда машина не заводится «на горячем». Запуск горячего двигателя должен происходить при открытой дроссельной заслонке, педаль газа выжата до одной трети от ее полной скорости.Как только двигатель заведется, нужно отпустить педаль акселератора. При неудачном запуске повторение описанных действий может привести к затрудненному запуску двигателя и заливке свечей зажигания бензином. Если это все же произошло, вывернутые свечи необходимо просушить воздухом.

Причины неисправности и способы их устранения

Если карбюраторный двигатель плохо запускается, причинами могут быть следующие неисправности.

1. Низкий заряд аккумулятора.Стартер крутится, а двигатель не запускается из-за того, что напряжение при запуске падает до минимальной точки, форсунки не открываются, зажигание блокируется. Требуется ремонт и замена неисправного аккумулятора.
2. Неправильная разводка полюсов на датчике синхронизатора. Провода проверяем и меняем местами.
3. Нарушение герметичности клапана клапана на топливной рампе. Через мембрану регулятора в ресивер попадают пары бензина или бензина, смесь становится более насыщенной.Горячий двигатель плохо заводится. Необходимо заменить или отремонтировать клапан.

Двигатель сразу заводится и глохнет — проблема, которая часто возникает в карбюраторе ВАЗ 21099. Водитель машины начинает паниковать, не знает, как выйти из ситуации. Иногда машина заводится после нескольких попыток, но проблема начинает возникать довольно часто.

Что делать в этом случае? Если нет опыта, лучше доверить диагностику и ремонт специалистам СТО.Когда машина заводится и сразу глохнет, пока вы находитесь далеко от дома, лучше вызвать эвакуатор.

Запуск двигателя с кнопки

Можно провести диагностику холостого хода ВАЗ.

• После остановки машина не заводится горячая, а если заводится, сразу глохнет. Холостой ход устанавливается только после многократного нажатия на рычаг газа. То же самое и с холодным двигателем.
• Вне зависимости от того, горячий или холодный двигатель, он запускается только с помощью акселератора.
• Педаль газа помогает прогреть двигатель и начать движение.
• Резкий тормоз вызывает отключение двигателя.

Неисправность может помочь очистка дроссельной заслонки или регулятора холостого хода. Результатов нет — необходимо заменить РХХ.

Практически каждый автовладелец сталкивался с ситуацией, когда двигатель заводился и сразу глохнул. Для авто такая неприятность тоже не исключение. Однако отечественный автопром страдает этим заболеванием гораздо чаще.

Причин, по которым ВАЗ-2109 заводится и глохнет, может быть довольно много.Теперь рассмотрим основные способы устранения неисправностей на «девятке».

Что нужно для запуска двигателя

Для запуска двигателя понадобится всего два компонента:

1. Свечи своевременного искрового питания.
2. Стабильная подача бензина в двигатель.

Если хотя бы одно из условий не выполнено, двигатель внутреннего сгорания полностью откажется запускаться. Провести предварительный поиск и диагностику системы зажигания намного проще, чем проверить систему питания.

Определить качество искры

На этом этапе нужно понять, есть ли натяжение на свечах. Для этого просто открутите одну свечу и подключите центральный электрод к высоковольтному проводу. Далее проверяем контакт резьбы с массой автомобиля и включаем зажигание. Постоянная искра синего (бело-голубого) цвета говорит о том, что с зажиганием все в порядке.

Аналогично проверьте оставшиеся свечи. Потому что частой причиной отказа двигателя при запуске является отказ одной из этих частей.

Изначально двигатель запускается и пытается работать на двух или трех цилиндрах. Вы можете заметить, что ДВС троит и увеличивает вибрацию от него.

Поработав некоторое время в этом режиме, мотор глохнет.

Цилиндры со свечами холостого хода просто залиты излишним количеством бензина и при перезапуске двигателя ситуация повторится. Если на всех свечах есть искра, оцените их цвет и размер. Желтый / красный цвет и небольшой размер также указывают на то, что машина запускается, а затем останавливает свою работу.

На этом этапе достаточно заменить вышедшие из строя свечи. При покупке запчастей обращайте внимание на рекомендации производителя по параметрам зазора и теплотворной способности.

Проверка высоковольтных проводов

Когда с системой зажигания все в порядке, но проблема еще не решена, проводится диагностика высоковольтных проводов. При стабильных нагрузках они тоже могут выйти из строя.

Как правило, если проблема связана с проводкой, то разрушается изоляция или токопроводящие части.Исходя из этого, электричество не доходит до места назначения, и нет искры. При повреждении изоляции происходит пробой между жилой массой и массой автомобиля. В результате часть электричества уходит, и это приводит к потере мощности искры.

Проверка проводов проводится аналогично диагностике свечей. Дополнительно изучите параметры резистивных проводов. Диапазон допустимых значений должен быть от 0,4 до 0,9 кОм.

Надо ли продолжать диагностику

Если после диагностики свечей и проводки не удалось реанимировать машину.Потом проверять оставшиеся узлы в виде катушки зажигания и переключать не имеет смысла. Эти компоненты системы могут работать или нет. При наличии нормальной искры на всех цилиндрах поломку следует искать уже в топливной системе.

Датчики мощности двигателя впрыска

На этом этапе теста вам нужно посмотреть на приборную панель. Как правило, все неисправности замечает электронный блок управления. При возникновении поломки водитель немедленно получает уведомление с помощью сигнала проверки.Соответственно, нужно сразу же протестировать устройство на наличие кодов ошибок. При отсутствии такой возможности проверьте датчики PXX и DFID.

Самая частая проблема — неисправный DFID, при котором автомобиль заводится и глохнет через некоторое время. Это устройство определяет количество воздуха, проходящего по специальному каналу в систему впуска. С помощью блока управления регулируется концентрация смеси в двигателе. Если в этом датчике есть неисправности, значит смесь уже неправильно формируется.Следствием этого является увеличение расхода бензина, нестабильные обороты на холостом ходу, а также проблемы с запуском двигателя.

IAC также несет ответственность за правильную работу двигателя. Он получает сигнал от компьютера о необходимом количестве воздуха и механически регулирует поступающие в двигатель воздушные массы. Устройство принимает непосредственное участие в запуске двигателя и его последующей работе.

Повреждение карбюратора ВАЗ-2109

На таких моделях автомобилей отсутствуют датчики, напрямую влияющие на работу системы питания.Однако не следует думать, что в этом случае проблем может быть меньше.

Если система зажигания исправна, а двигатель заводится и сразу глохнет — причина кроется в карбюраторе. В его конструкции этого узла есть один элемент, отвечающий за работу двигателя на холостом ходу.

Начать диагностику необходимо с электромагнитного клапана, отвечающего за холостой ход. Этот элемент является причиной нестабильной работы двигателя на «девятке».

Проверка клапана:

1. Отключить / подключить прибор к шнуру питания при включенном зажигании.
2. Если при подключении плюсового провода к нужному выводу возникают щелчки, то с электромагнитом все в порядке.
3. Если клапан не реагирует на подачу электроэнергии, эту деталь необходимо заменить.
4. После откручивания клапана проверить работу топливного жиклера на холостом ходу.
5. При необходимости продуйте и очистите жидкостью для очистки карбюратора.
6. Загрязненный жиклер также отрицательно сказывается на работе двигателя без нагрузки.

Пришла зима, а с ней и холода. В одно такое утро завожу утром свой Ваз 2109, он отлично цепляет, заводится и работает. Думаю, что все нормально, собираюсь выйти и почистить машину от снега, но она вдруг глохнет.
Пытаясь завести закручиваю двигатель стартером. Проверяю искру, искра есть. Скручивание, и это сухо. Ясно, что бензина нет, наверное игла застряла, или я думаю лягушки заморозки.Снимаю подающий и обратный подающий шланг с карбюратора, затыкаю пальцем штуцер обратного шланга и выдуваю рот в подающий — воздух проходит, значит, игла не закрыта и бензин должен проходить в карбюратор. Остается только топливный насос.

Надеваю небольшую пластиковую бутылку на шланг подачи бензина от ТНВД и закручиваю стартер. Пустой, насос не перекачивает топливо из бензобака в карбюратор.
Странно, думаю, а качаю ручную подкачку бензонасоса — качает.И качает хорошо.
Опять провернул стартером двигатель, заработал бензонасос. Далее такая неприятность, что Ваз 2109 заводится и глохнет повторяется у меня периодически пару раз в неделю. Естественно, меня это не очень радует, и я пытаюсь разобраться, в чем дело. И в машине такое ощущение, что когда я куда-то спешу, или я беру кого-то и заводится и глохнет в самые неподходящие моменты. Это происходит только тогда, когда Ваз 2109 не теплый, после суток на морозе.
Причина того, что ВАЗ 2109 заводится и глохнет в том, что бензонасос не хочет качать бензин на холодном авто. Мой ответ на эту проблему возник из рассуждения: «Если ручная подкачка работает, значит, работает сам топливный насос. Но почему он не качает себя? «Как всегда, все просто: потому что ход толкателя бензонасоса недостаточен. Это мороз и холодный мороз, и он не двигается вперед и назад.

Этот толкатель приводится в движение эксцентриком распределительного вала и возвращается обратно пружиной.Толкатель бензонасоса продается в любом автомобильном магазине, если вы визуально видите, что толкатель изношен, необходимо его заменить.

Не покупайте толкатель нигде, например на авторынке и у сомнительных продавцов. Если вы получите некачественный толкатель, вы скоро снова столкнетесь с той же проблемой. Толкатель топливного насоса Ваз 2109 изготовлен из качественной стали и практически не изнашивается в процессе эксплуатации. Я знаю случаи, когда люди покупали на рынке толкатель бензонасоса ваз 2109, а потом выяснялось, что это просто гвоздь подходящей длины и диаметра.
А если толкатель не изношен, то его ход регулируется подбором уплотнительных прокладок, которые также можно приобрести в магазине. Нормальный ход толкателя от поверхности прокладки 0,8-1,3 мм.

Пикап монтажные блоки автомобилей ВАЗ. Монтажный блок Блок предохранителей ВАЗ 2109 Форсунка Расшифровка

Где блок предохранителей схемы карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрывается крышкой.Также нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который находится уже в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

Схема монтажного блока (рис. 1), который находится под капотом, находится на крышке изнутри. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электриков, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если оно есть) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей-форсунок ВАЗ 21099 (без карбюратора), то тут идентичная схема подключения. Единственное исключение — некоторые цепочки не закроются, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного узла.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон превышен — его внутренняя часть просто плетется, а электрическая цепь разрывается, препятствуя разводке (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения по текущей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перегружен.Если ставить с большим номиналом, при превышении допустимого значения произойдет разводка электропроводки. Поэтому это так неприемлемо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасным. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — тоже самое, но там внутри салона поставлены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электролифты стекол. Там максимальная сила тока может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.

Как заменить предохранители? Для этого вам потребуется:

• выключить мотор;
• снимаем минусовую клемму с АКБ. Желательно подождать несколько минут для устранения остаточного напряжения;
• снимаем крышку предохранителя 2109;
• с помощью мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставил новый предохранитель;
• подать напряжение на цепь и убедиться, что не произошло повторной перегрузки.

Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих, а тем более заменяя их на сторонние проводники. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечные монеты (это можно сделать на «девятке» старого образца). Поступая так, вы должны понимать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для проверки работоспособности блока ВАЗ 2109 достаточно выполнить трансверсию каждой из цепей мультиметром.

В моторных вариациях карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще заменить весь блок. Подходит новый образец, да еще от 2114 — б.у. там идентичные.

Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:

• Если не работает схема питания печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, разносящего внутрь салона теплый воздух;
• замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
• для омывателей, патрона переносного фонаря и щеток заднего стекла соответствует реле F7;
• при неисправности бензонасоса «виновником» является плата предохранителя, которая находится с левой стороны руля (в автомобиле).

Это неисправности, с которыми чаще всего приходится сталкиваться водителям.

Запомните, с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать при необходимости своевременно их восстанавливать.

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Монтажный блок Старый образец (самый единственный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку, а контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Габариты: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Faroocomiters: При включении света на Ш4 / 8 появился плюс, далее к предохранителю 3, от него на реле Faroocomiters K6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце питание обмотки возбуждения генератора (ш7 / 9) подавалось через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что мы нажимаем рычаг от себя до упора на доли секунды, а вода все равно потечет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось при включении фар ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени омывателя заднего стекла

K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — реле переключения дальнего света Far
K6 — реле Phamp Purifiers
K7 — power реле стеклоподъемников
K8 — Реле включения звука
K9 — включение питания вентилятора мотора охлаждения двигателя мощности вентилятора
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) правый противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16А) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода) .Маторедуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрев сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электростеклоподъемники (контакты)
7 (8А) Подсветка номерного знака. Популярная лампа.Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16А) Вентилятор охлаждения электродвигателя и реле питания (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Расположен предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле очистителей фар, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 — Реле Фарусиллера
Их есть:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габариты: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеры: Тоже накормили, но реле включили плюсовую подачу (с кнопки) на ш3 / 16.
Заряд генератора: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключил напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки панели приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. С него на реле фартур и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому ш3 / 16 (плюс от кнопки) пошло прямо на ш7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что они были рядом) стали использовать ш6 / 1, он подключался к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. В основном это автомобили с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-копатель и указатели аварийной сигнализации
K3 — Реле очистителя лобового стекла
K4 — Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения электрических стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего указателя
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фар. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Свет багажника
F4 (20А) Прикуриватель. Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30А) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электростеклоподъемников (контакты)
F7 (20А) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла.Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на е-газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Прямой задний фонарь (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Пауза индикаторов поворота и аварийной сигнализации (в режиме индикаторов поворота). Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода).Мотор и переключающее реле очистителя лобового стекла. Выключатель возбуждения генератора (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские). Заказчик сигнализатора Anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева воздуха
F17-F20 Запасные предохранители

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Объединяет линии электропередач и здесь монтируются все элементы схем распределения тока. Блок представляет собой разъемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах исполнения.

Таким образом, на моделях карбюраторов блочная компоновка представлена ​​в модификациях типа 17.3722. Имеет круглые круглые плавкие предохранители из нетканого материала, которые часто выходят из строя и требуют замены.

В моделях S. Инжекторный Двигатель Применено новое оборудование для силового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей конструкции ножа плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

• в подключении вентилятора охлаждения радиатора;
• маркировка разъема реле и предохранителей;
• отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 наносится на технику.

• года выпуска ВАЗ 2109;
Тип двигателя
• ;
• тип панели приборов;
Конфигурация опций
• .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов. Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта. Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками.Провода имеют четкий акцент на цвете:

• желтый — габариты;
• красный — стоп сигнал;
• синий — реверс;
• оранжево-черный — туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам.Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшего в путь автомобиля. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса. Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаружите с левой стороны под краем лобового стекла блок, который закреплен пластиковыми хомутами.Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько провода тянутся к нему. При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов.После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

• нарушение в плате;
• неисправен предохранитель;
• связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратной последовательности.Независимо от типа используемой в электросхеме автомобиля Блоки устанавливаются одинаково.

Характерные неисправности блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки. Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме.Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля.При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема — это разводка внутри блока. Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей.На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей. Ниже представлена ​​принципиальная схема крепления агрегата ВАЗ 2109 тип 17.3722.

На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.

Замена жгутов электропроводки штекеров электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но они отличаются подключением радиатора.
Ниже показано расположение заглушек монтажного блока.

Ниже приведены характеристики предохранителей и защищаемых цепей.* Номера предохранителей с буквой F относятся к предохранителям сборочного блока 2114-3 и 22010-60

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждать. такая поломка.

ВАЗ 2109 Функции предохранителей

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью.Назначение любого предохранителя — защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, и это приведет к поломке одного из устройств. В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Замена автомобильных предохранителей ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства. Определить это можно по обрыву или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

• Цепи зажигания.
• Генератор (см.).
• Пуск двигателя.
• Реле замка двери.
• По фарам.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.

Совет: всегда нужен комплект с запасными предохранителями, которые при необходимости следует заменить своими руками.

• Каждому из блоков соответствуют только определенные предохранители.
• Значение тока, рассчитанное для предохранителя, указано на его корпусе.
• Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
• A предохранитель захватывается пинцетом и вытаскивается.

• Запасные предохранители устанавливаются перед блоком.
• Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
• С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после замены на новый.

Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 Блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Патроны предохранителей выполняются из пружин, а в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего верх держателей вылетает и они плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Блок Разборки Предохранителей Авто ВАЗ 2109

Для работы используется набор драйверов.
Инструкция по выполнению работы:

• Аккумулятор отключен.
• Разобрана в салоне «Бардац».
• Со стороны сиденья пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
• В роторной части автомобиля снята крышка узла крепления.
• Поворотные кулаки на «10» — это открученные гайки крепления блока предохранителей.
• Устройство поднято, четыре разъема и один сзади отключены.

• Монтажный блок снят.
• Прокладка очищена, как показано на фото.

Ремонт блока автомобильных предохранителей ВАЗ 2109

Итак:

• Все реле и предохранители извлечены.

Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю.Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.

• Обнаружен сгоревший след.
• Участок пришел в негодность.
• Окисленные места очищены бензином.
• Припой новый провод.
• Сборка блока осуществляется путем разборки.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью.Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.

Доработка высокой панели ВАЗ 21099. Руль и его тюнинг

Первый вариант требует доработки системы подачи топлива механическим узлом, а именно карбюратором:

1. У более обновленных моделей необходимо установить дроссельную заслонку или диффузор.
2. Следует осторожно снять пружины в первичной камере на приводе дроссельной заслонки.

Такой вид тюнинга карбюратора значительно увеличивает воздушный поток, позволяет двигателю «дышать», значительно увеличивает его характеристики динамиков и мощность.

Второй вариант предусматривает приобретение и установку специального блока — контроллера. Это устройство является носителем программного обеспечения. Благодаря этому можно увеличить показатели мощности, крутящего момента и, конечно же, динамики.

Упражнение по настройке подвески ВАЗ-21099

Обновить подвеску ваза необходимо по многим любителям авто схема, известная многим:

• качественная установка двухсекционных амортизаторов;
• изготовление замены стабилизаторов поперечного типа;
• установка обновленных тормозных дисков;
• установка обновленного хаба;
• Изделие замены петли на шаровые;
• проводит процедуру подъема подвески путем установки продвинутых пружин.

Салонный тюнинг на ВАЗ-21099

Данная процедура условно состоит из двух этапов:

1. Замена сидений на новые / Работы по модернизации штатной передка. Например, подвести систему отопления, накрыть качественной современной тканью.
2. Обновление салона. Такие новинки несложно изготовить самостоятельно или купив новый набор в готовом виде.
3. Установка фигурных карбоновых вставок (можно выбрать деревянные, пластиковые, хромированные и др.)) на боковых панелях дверей автомобиля. Благодаря этому автомобиль внутри будет выглядеть более представительно и элегантно.

Напоследок сто ЭТО обращаем внимание читателей на то, что работа тюнингового салона ВАЗ-21099 — это скорее творческий процесс, нежели технический. Здесь вам нужно будет проявить много терпения, аккуратности и аккуратности в решениях, чтобы получить качественный тюнинг, способный произвести должное впечатление на самого владельца автомобиля и на иностранцев.

Как всегда, начнем тюнинг с самого главного элемента любого автомобиля.

Тюнинг двигателя

Большинство отечественных машин имеют множество недостатков, снижающих мощность двигателя и ходовой части. Так, например, термостат может отлично работать во время охлаждения двигателя, но как только система обогрева включается, срабатывает, это устройство сразу выходит из-под контроля. При этом возникают проблемы с перегревом двигателя, полным выходом из строя автомобиля или изношенными деталями. Термостат можно немного отрегулировать, предварительно разобравшись с такой проблемой.В системе отопления во включенном состоянии смешение теплоносителя и теплоносителя производится за счет падения уровня охлаждения в термостате. Особенно сильно сказывается наступление морозов, когда охлаждающая жидкость уже опущена на дно емкости. Оптимальным вариантом будет установка форсунки там, где находится термоэлемент в термостате. Кроме того, необходимо будет закрыть отверстие в водяном насосе. Это позволяет контролировать поступающую жидкость при включении системы отопления.После этих изменений можно отметить, что даже при повышенных температурах салона градус в двигателе не будет превышать 78С, а это оптимально для его работы.

На производстве часто возможна замена, как разрешен брак при установке ремня генератора, а проще говоря, ГРМ. Это делает двигатель менее мощным, а также значительно снижает безопасность езды. Для того, чтобы исправить эту проблему, вам необходимо заменить ремень на новый, а вы можете заниматься своими делами.Главное — не допускать частой ошибки при перегибе или перекручивании ремня, что значительно сокращает срок его службы. В начале работы перед снятием ремня генератора нужно снять все детали, препятствующие его демонтажу. Это насос рулевого управления, ременные шкивы и воздушный фильтр. После этой процедуры ремень генератора снимается, предварительно раскручивая два болта, которые его удерживают, и работа проводится в обратном порядке уже при установке новой детали. Рекомендуется работать только со знанием дела, чтобы не повредить коленчатый механизм при снятии ремня ГРМ.

Аза механический тюнинг

Для улучшения динамики двигателя многие производят различные модернизации той или иной детали. Так, например, в двигателе «девятка» водители часто заменяют гильзы клапанов. Новые втулки имеют много преимуществ. В первую очередь следует обратить внимание на их легкий вес и полированный корпус, а это делает изнашивание данной запчасти не таким быстрым. Легкий вес исключает зависание клапана, что позволяет использовать мощность двигателя и высокие обороты без перебоев в работе двигателя.Мощность двигателя увеличивается за счет улучшенной продувки цилиндров.

Проблемы отечественного автомобилестроения заключаются в большом весе, возвратно-поступательных и вращающихся частях, которые при своей большой массе увеличивают износ других частей двигателя, плюс мощность машины либо падает, либо возникают поломки. . Лучший способ исправить подобные проблемы — просто облегчить детали, и это касается не только клапанов, шатунов, но и замены поршней. Уменьшить вес коленчатого вала можно, заменив маховик.Вес штатного маховика составляет 6,6 килограмма, а новые детали занижены до 5,2. Замена старого маховика на новый, делает двигатель динамичным, исчезают отказы на большой мощности и скорости, кроме того, двигатель быстрее реагирует на закрытие и открытие дроссельной заслонки. Остальные части двигателя повышают износостойкость.

Тюнинг девятки карбюратора

На других моделях ВАЗ 21099 можно заменить карбюратор улучшенным, но в этой серии такие работы не могут не требовать больших затрат, заменять дополнительные детали и работать самостоятельно.Вы можете внести небольшие изменения в систему форсунок или поиграть с системой клапанов, но это лишь небольшая степень улучшения работы автомобиля.

Тюнинг подвески

В любой машине после двигателя главной системой является ходовая часть. В отечественных машинах он сделан, хорошо, но все же при движении можно почувствовать некоторые недостатки, которые легко исправить своими силами. Частая проблема — врезное кольцо, которое нужно время от времени менять и делать своими руками.Многие при этом обращаются к специалистам, не зная, как достать гранат, чтобы достать сломанное винтовочное кольцо и заменить его. Конечно, достать гранату бывает сложно и при неправильных действиях можно повредить, но проще будет разобрать ее по деталям и аккуратно разобрать, все по частям. После установки граната обратно в родную розетку при малейшем прикосновении этот предмет может выпасть. Это связано с тем, что новое кольцо штопора не установлено, для фиксации.

Второе действие, которое может улучшить ведущую часть ВАЗ 21099, — это замена сцепления, причем эту работу можно производить и в обычных гаражных условиях. Конечно, может возникнуть проблема из-за отсутствия лифта, но деньги сэкономлены. В первую очередь нужно демонтировать сцепление и коробку передач. Сцепление состоит из 4-х частей, а именно из ведомого и нажимного диска, пружинной диафрагмы и, конечно же, маховика сцепления. При демонтаже могут возникнуть проблемы, связанные с тем, что ведомый диск может выпасть из маховика и упасть, при этом он будет поврежден, поэтому нужно следить за этим.Лучше уж фуфло особенно при снятии крепления кожуха и откручивании болтов блокировки маховика. После демонтажа и осмотра прижимной диск и маховик на предмет сколов, повреждений или простого износа. Естественно, это нужно делать, если заменена только часть сцепления, а вся система полностью смонтирована. Если все же заметны царапины и повреждения, лучше заменить запчасти. После этого стоит осмотреть диафрагменную пружину и опорные кольца на предмет повреждений, а также заменить деталь.Сборка сцепления производится в обратном порядке, но нужно помнить, что ведомый диск установлен в маховике, нажимной диск — наименее открытая часть ступицы. После этого нужно плотно закрутить все шесть болтов.

Частой проблемой может быть постукивание колес при повороте. Причина тому — уже испорченное или бракованное серебро, которое необходимо заменить на новое, причем делать это нужно сразу после появления симптома, чтобы не повредить оставшиеся детали шасси.Есть 3 вида кустов из разного материала. Первый и самый распространенный материал — это резина, которая также используется на заводе при производстве автомобиля. Для резиновых материалов не замечают больших отрицательных моментов, но и немного положительных, а именно маленькую жизнь и, конечно же, большое количество брака. Силиконовый Slus, в производстве используется редко, а точнее только по специальному заказу, но даже в обычной жизни детали из такого материала покупать не рекомендуется, из-за того, что силикон сохнет, ломается и не стекает. выполнять поставленные задачи.Лучше всего зарекомендовал себя полиуретановый материал, и теперь даже после покупки новой машины лучше заменить аналог такой модели. Это придаст движению автомобиля динамики на поворотах и ​​высокой скорости. Кроме того, полиуретан выдерживает внешние и химические повреждения, что увеличивает срок его службы и износостойкость.

Внешний тюнинг ВАЗ 21099

Внешний тюнинг ВАЗ 21099 далек от идеала, но доброе современное время подарило водителям множество способов исправить это. Так, например, перекраска салона и внешней части машины, это здорово как после покупки прямо с конвейера, так и при покупке машины с рук, когда краска почти расплавилась.Покраску можно произвести самостоятельно, но для этого вам понадобится распылитель и гараж с сильными розетками, а также большой по объему, чтобы не скапливались газы.

Рекомендуется хорошая вентиляция, но вы можете делать это и открывать двери в хорошую, не ветреную погоду. Для начала необходимо подготовить машину, а именно удалить слой краски, чтобы новый слой ЛОГА получился ровным. Кроме того, после того, как при помощи наждачной бумаги будет удален первичный слой краски, кузов необходимо проверить на предмет повреждений грунтовочного слоя.Если есть вмятины или трещины, то лучше загрунтовать, чтобы не допустить распространения коррозии, которая может повредить в будущем только что нанесенный слой краски. После того, как места и грунтовочные работы закончены, наносится на красочный слой, причем в несколько этапов. Краска наносится трижды, и после каждого раза нужно давать немного времени, чтобы все высохло. В салоне машина красится точно так же, но всю мебель придется разобрать, а прорези и панель приборов нужно закрыть газетой или лучше пленки.

После всех работ машину нельзя использовать сразу, так как краска должна окончательно высохнуть. Работы производятся исключительно весной или летом, когда температура высокая и нет большой концентрации влаги.

Далее кузов автомобиля после перекраски или уже на родном слое, можно применять разные виды пленки, которая сейчас массово продается на авторынке. Естественно, что чаще всего в драйверах используется виниловая пленка из-за их большого разнообразия, легкости монтажа и невысокой стоимости.Виниловая пленка укладывается в технике тонировки окон. Точнее, сначала обезжиривают поверхность, а потом феном создают вакуум и накладывают пленку, которая прилипает к телу. Его долговечность не такая большая, как у других видов, но из-за невысокой стоимости его часто можно заменить новым. Кроме того, с помощью виниловой пленки можно отлично скрыть места, царапины или сколы автомобилей. Также существует хромированная пленка, которую часто используют для нанесения только на некоторые детали.Она не прилипает к поверхности, и она просто натягивает такие детали, как капот, бампер или крылья. Раньше естественно комплект стоил снимать, хотя установка практикуется и без разборки обвеса.

Внешний вид машины можно улучшить, применив небольшие детали тюнинга, а именно установку пластиковых дисков, установку спойлеров или подобных деталей, преобразующих машину. Кроме того, есть детали, которые не только придают машине новый вид, но и могут помочь самому водителю, а точнее сделать машину более функциональной.К таким запчастям можно отнести холодильник, установленный на крыше машины.

Фары ВАЗ 21099

Тюнинг Аптека ВАЗ — отличный способ придать автомобилю новый эстетичный вид и улучшить качество езды в ночное время. В станционных фарах предусмотрено использование обычных деталей с нитью накаливания, поэтому водителям приходится искать и заменять источники света на галогенные или ксеноновые лампы. Ксенон, как правило, отличный вариант, но он давно уже давно не используется из-за запрета по ГОСТу, а просто потому, что слепят за автомобили.Лучше всего использовать лампы серии GT, которые устанавливаются на гоночные машины. Такой источник света отличается свечением в 4000-5000к, при этом он фокусируется на том участке дороги, который должен видеть водитель, и не распространяется по площади. Машины, идущие на встречу, не получают дискомфорта от такого свечения. Любителям ксенона можно не огорчаться, и переделать фары под новое свечение. Речь идет о изготовлении ангельских глазков, а точнее об установке 5 гнезд по кругу, и об использовании ксеноновых ламп меньшей мощности.Он создает благоприятное и ровное свечение на дороге, а сама машина приобретает очень привлекательный вид.

Еще одно усовершенствование фар — установка противотуманных компонентов на заднюю часть автомобиля. Часто в гараже можно загореться и, может быть, несложно, но одна противотуманная фара точная, и ее можно использовать для решения проблемы. Для установки дополнительного освещения потребуется лишь небольшой отрезок провода и реле с цыпленком. Место для установки лучше взять налево, так как именно с этой стороны находится водитель и так будет лучше просматриваться освещенная площадка для парковки.

Бампер

ВАЗ 21099 Кровь Замена, дело сложное, но при этом без проблем может сделать внешний вид машины новым и красивым. Есть много способов обновить обвес, а точнее бампер, но лучше всего произвести полную замену деталей. Можно, например, позаимствовать бампер у старых моделей ВАЗ. Обойдется он дешево для оборудования, а установку несложно произвести, прямо в сервисных центрах производителя.Для того, чтобы подобрать бампер по его цвету и форме, стоит обратиться в сервисный центр. Конечно, с одной стороны, это идеальный вариант, для тех, кто хочет поменять внешний вид машины, заодно обойтись малой кровью от денежных потерь. Тип автомобиля может быть немного новее, но не будет сильно отличаться от предыдущего из-за схожести формы и стилистики многих моделей серии ВАЗ. Лучше всего обратить внимание на воздушные змеи, которые делают на заказ специально для ВАЗ 21099 или на универсальные типы.

Так, например, большой популярностью пользуется эта модель иностранного производителя под названием Miller. Бампер выполнен из стеклопластика и здесь уже можно найти массу преимуществ. Это касается и небольшого веса, что сказывается на увеличении мощности и расхода топлива. Кроме того, стекловолокно, это материал, который будет стойким и надолго переносить все внешние факторы воздействия. Химические и механические воздействия не прописаны под видом этой детали, и даже температурные перепады, которые являются нормальным явлением для российского региона, не могут не сказаться на качестве стеклопластика.Работы по изготовлению бамперов из стеклопластика, вручную производятся в три слоя. Первый слой — это основной материал, затем идет полиэфирная смола, на которую уже нанесен пластик, чтобы полностью скрыть стеклоткань, и уже при покраске последний слой наносится меньшего размера. Данные бампера дороже отечественных, но при этом отлично подойдут к данной модели машины и даже могут быть изготовлены на заказ.

Тюнинг боковых зеркал

Штатные боковые зеркала ВАЗ 21099 — это далеко не качественная продукция.Водители часто жалуются, что не могут управлять ими по-современному, прямо из салона, у боковых зеркал нет системы обогрева, да и даже у механической настройки есть свои минусы, что есть предел. Конечно, больше всего это сказывается на безопасности при вождении. Проблема решается тем, что зеркала заменяют на новые и делают это достаточно просто. Удивительно, что многие зеркала, уже имеющие в своем составе встроенные современные технологии, относятся к универсальным типам, а потому поиск оборудования для установки на модель ВАЗ 21099 не займет много времени.

Передняя панель и щиток приборов

Когда классический стиль интерьера машины начинает надоедать, значит, в то же время есть еще давно и устаревший, его нужно обновить или заменить. Первое, на что стоит обратить внимание — это торпеда автомобиля, которая чаще всего попадает в поле зрения водителя. Есть, конечно, самые легкие по времени сроки, а именно покупка новой панели приборов и ее последующая установка, но, как говорит практика, это дело дорогое.Вы можете модернизировать старую систему инструментов и с помощью своих рук, и вам не потребуются такие большие вложения. В наше время есть разновесы наклеек, оборудование для создания нового творения, да и просто работать легко. В первую очередь стоит разобрать все приборы на панели. Работа будет проводиться на примере тахометра.

Для начала снимается роликовый обод тахометра, после чего снимается стекло. Далее необходимо удалить стрелу и могут возникнуть трудности со стандартным оборудованием, где стрела часто сидит довольно прочно.Если спустя две минуты демонтировать стрелу не нужно, то прилагать усилия, чтобы не загнать или не сломать, не нужно, а лучше сбрызнуть небольшим количеством WD-40. После этого стрелка станет податливой. После проделанной работы все панели приборов нужно оставить в покое и поискать наклейки. Естественно, их можно купить на базаре, а можно сделать своими руками. Все, что для этого потребуется, это хороший принтер для печати.

Умельцы работают в программах для редактирования фотографий, могут улучшить предварительно высушенное фото.Наклейка с печатью крепится с помощью клея, при этом лучше использовать водостойкое клеящее вещество из-за частого попадания влаги на панель устройства. После всей процедуры работы можно закончить или продолжить и установить новую подсветку, заменив стандартные светодиодные лампы. Есть один секрет, позволяющий сделать светодиодные фонари не направленными и рассеянными, что намного лучше наводится на приборную панель и в то же время не отвлекает водителя во время движения.Для этого у светодиодных ламп отрезаются головки, и на их место наносится прозрачный клей. После проверки всего оборудования щиток приборов устанавливается обратно на место.

Багажный отсек

Тюнинг багажного отделения Эта работа непростая хотя бы по той причине, что водитель часто просто не знает, что в ней доработать. Конечно, есть много способов улучшить багажное отделение, но обычно это фантазия и работа водителей-любителей.Так, например, для тех, кто не носит мешки с картошкой в ​​багажнике и просто не пользуется им, подойдет для установки акустической системы. Работа выполняется легко и часто самостоятельно. Для начала нужно сделать корпус из фанеры для установки колонн. Листы фанеры предварительно закрывают тканью для эстетической красоты. Далее в фанере вырезаются отверстия для установки новых колонн. Вы можете подключить их сначала к центральному буферу, а уже потом к источнику питания. Кстати, для такой работы подходят даже фары, на которые подается необходимое напряжение.

Тюнинг салона ВАЗ 21099

Можно сделать ВАЗ 21099 самым быстрым и мощным, поменяв все детали в двигателе, а сверху установив новое оборудование, но люди всегда смотрят на внешний вид машины и состояние салона. Хочу отметить, что тюнинг салона дело довольно затратное, но после окончания тюнинга часто у водителей не возникает вопросов о проделанной работе. Существует масса способов обновить машину изнутри. Начать, пожалуй, нужно с пластиковых основ, причем это касается не только лицевой панели приборов, перчаток, но и пластиковых панелей, установленных на дверях.Можно купить новые панели производителя специально для данной модели автомобиля, но лучше всего пластиковые панели просто покрыть хромом или виниловой пленкой. Панель необходимо будет предварительно разобрать, что достаточно непросто. Если она была пластиковая с кожаным материалом, то сначала нужно будет вырезать формочки, но сделать это достаточно сложно, чтобы сделать материал до Ровно и ни на что не сходить. Поэтому лучше использовать хромированную пленку, которая легко наносится. Передний пластик очень сложно демонтировать, поэтому лучше его покрасить.Вы можете раскрашивать панели полностью, но можете создать контраст. Для этого закрытые места, которые не рекомендуется красить газетой или лучше пленкой. Сама по себе эта работа не для новичков, но все же она может преобразить машину.

Интерьер автомобиля обновляется постепенно и нельзя забывать о мелких деталях, например, об отделке салона. Руль очень быстро из-за постоянного трения руками стирает и теряет свое прекрасное прошлое.Есть три способа исправить подобную проблему. Прежде всего, вы можете просто снять старую накладку и зачистить руль новым материалом. Желательно выбирать кожу, которая выдерживает не только постоянный контакт с руками, но и высокую температуру, особенно летом, когда солнечные лучи пробиваются сквозь лобовое стекло. Можно просто купить готовые чехлы на руль, которые стянуты шнурками и из старого материала практически ничего не видно, но центральная часть не остается закрытой и может создавать неприятный для глаза контраст.Есть третий способ, самый дорогой одновременно, а именно полная замена старого руля. Проблема в том, что новые рулевые управления дешевы, но их установка производится только в сервисах, а значит, придется огорчаться.

Конечно же остается внутреннее покрытие, например, пол, потолок, подлокотники. Работа с этими деталями выполняется в том же стиле, что и с панелями. То есть можно все детали разобрать и перекрасить или накрыть тканью, а можно выбрать самую обычную ткань, ведь крыша машины не сильно подвержена механическим воздействиям.Во время ремонта кровли можно установить систему отопления. Это полезно сделать, если дети часто катаются в машине, а зимой не секрет, что в машине достаточно холодно.

Последний штрих тюнинга салона автомобиля — это мебель, которая, как и руль, постоянно с чем-то соприкасается, а значит стирается, мечется и выгорает от солнца. Заменить мебельную обшивку непросто, но пока нет никакой возможности. Для начала вся отделка от старой мебели производится на съемку, демонтируя пружины и поролон.Рекомендуется работать только в респираторе, так как Поролан давно превратился, скорее всего, в пыль. Пружины можно заменить частично или полностью в зависимости от их состояния. Лучше покупать полный комплект пружин, чтобы быть уверенным, что после ремонта они не выстрелят. Материал Вы можете выбирать самые разные и разнообразные задачи на рынке. Подбирать нужно не только цветовую гамму, но и сам материал. Есть обычные ткани, которые часто подходят по своей цене, но по качеству они уступают.Обычные универсальные ткани быстро выгорают на солнце и порхают. Лучше отдать предпочтение либо коже, либо специальному материалу для обивки. Конечно, по цене они стоят намного дороже, но можете быть уверены, что долго ремонтировать машину в салоне не потребуется.

Альтернативный вариант изменения стилей салона, и в частности это касается мебели, в использовании чехлов. Естественно, их использование далеко до показателей и красоты, появляющейся после ремонта мебельного станка, но такой способ позволяет сэкономить и время, и большие деньги.Так, например, покупку модельных чехлов можно сравнить по цене с обычными работами по ремонту мебели, но при этом сэкономить много времени. Высокая цена объясняется тем, что чехлы на мебель делают только вручную, предварительно сделав замеры всех сидений. Отрицательных качеств, кроме цены, у этих чехлов нет. Они идеально подходят для сидений, которые не катятся и не раскачиваются, выдерживают все химические и механические воздействия, что особенно хорошо, ведь чехлы нужно часто стирать.Материал использован качественный, красивый и удобный как для пассажиров, так и для самого водителя.

Для тех, кто не очень хочет тратиться на тюнинг салона ВАЗ 21099, но еще старая и изношенная конструкция уже начинает резать глаз, подходит для покупки универсальных чехлов на машину. Плюсов универсальных чехлов немного, так как они изготавливаются из обычной и некачественной ткани, но из-за невысокой цены люди могут позволить себе замену материала каждый год.

Тюнинг приборной панели автомобиля ВАЗ 2108, 2109, 21099. Как сделать подсветку шкалы своими руками?

На приборных панелях автомобилей ВАЗ 2109 и ВАЗ 2108 установлены лампы, подсвечивающие циферблат снаружи, т.е. со стороны стрелок. Такая подсветка не всегда устраивает водителей из-за невысокой яркости и нечеткости деталей.

В данной статье рассмотрим, как можно сделать подсветку приборной панели изнутри на примере тюнинга ВАЗ 2109 своими руками.Конечно, можно обратиться за тюнингом в специализированную фирму, там быстро сделают панель с подсветкой, как на иномарках, но стоимость таких работ будет высокой. Чтобы хорошо сэкономить на машине и сделать желаемую подсветку, панель приборов нужно доработать самостоятельно, тем более, что ничего особо сложного в этом нет.

Делаем светодиодную панель своими руками на ВАЗ 2109

Для тюнинга подсветки вашего автомобиля вам понадобится облегченная накладка, подходящая к панели приборов.

С автомобиля сняли и разобрали панель приборов. Убираем все стрелки и старую накладку, она больше не понадобится. С помощью нагретого ножа или паяльника на приобретенной колодке нужно сделать вырезы, чтобы свет от подсветки попадал на панель приборов изнутри.

Сама подсветка будет оформлена из светодиодной ленты. Ленту необходимо разрезать на части по три диода. Для равномерного распределения света по всей поверхности нужна обычная фольга, которая распределяется по всей панели под техникой.

На спидометр и тахометр потребуется 3 отрезка ленты, а на указатели температуры охлаждающей жидкости и уровня топлива — по одной ленте.

Этот материал также подходит к теме, где описываются другие решения по апгрейду вашего автомобиля.

stock Фото Отчет о плитке приборной панели

Не следует удалять старую подсветку, так как она будет выделять стрелки приборов. Его можно немного модернизировать, для этого на место штатных ламп приклейте светодиодную ленту.Ленту лучше заранее затонировать, с помощью тонированной пленки или черного маркера, иначе свет будет слишком ярким, что мешает при движении. Желательно оставить обычный светофильтр, чтобы свет был более равномерным, мягким и с голубоватым оттенком.

Вся установленная подсветка должна быть подключена к контактам на пластине штатной лампы подсветки согласно их полярности. Есть специальный драйвер, он стабилизирует ток при втыкании установленных светодиодов.

Теперь нужно проверить работу получившейся подсветки, для этого нужно подать напряжение на 12 В постоянного тока.

Стандартная панель приборов ВАЗ 21099

Тюнинг салона ВАЗ 21099 предусматривает европейскую разборку и установку. Следует отметить, что высокая панель ВАЗа снимается дольше, чем низкая конструкция этого типа. В любом случае для такой настройки необходимы следующие инструменты:

• Набор отверток;
• гайки и шайбы;
• текущий индикатор;
• проводов.

Пошаговая настройка действий

Перед тем, как демонтировать панель ВАЗ 21099, необходимо будет снять клемму с блоком питания. Затем снимается декоративный кожух руля. Гайку следует откручивать так, чтобы ее конец находился заподлицо с аналогичным элементом вала рулевой колонки. Отвернуть его невозможно. Затем тюнинг панели ВАЗ 21099 предусматривает снятие руля.

После установки 6 винтов крепления нижнего кожуха необходимо будет его снять.Облицовка замка зажигания демонтирована. Следующим этапом предусматривается затяжка болта, фиксирующего основание переключателей. Последний элемент снимается с вала, и отсоединяются 2 блока с соответствующими проводами.

Понадобится на продажу переключатели омывателя и дворника. Отсоединяется колодка с проводами от соответствующих рычагов и указателей поворота. SUPPLC нужно тянуть так, чтобы возникла тяга. При этом перо первого блока тянется. Затем на панели поворачиваются болты накладки кантоли и снимается сама накладка.

Из гнезда вытаскивается патрон прикуривателя и пепельница. Торпеда ВАЗ укомплектована вентилятором отопителя, который нужно будет снять. Для этого рекомендуется использовать отвертку. От выключателя вентилятора отключаются башмак и два провода. Они выделяют Европантель.

Тюнинг приборной панели

Еще нужно отключить фары головного света и выключатель освещения. После испарения гаек внутри панели нажимается соответствующий переключатель.Боковые насадки снимаются отверткой. В высокой панели предусмотрены выступы болтов крепления футеровки. Последние элементы с двух сторон торпеды.

Дальнейшая настройка проводится с учетом снятия гнезда под магнитолу. Существующее аудиооборудование предварительно демонтировано. Затем с помощью отвертки снимаются защелки и поднимается накладка. Колодка и провода отсоединены от прикуривателя. Аналогичный шаг выполняется в отношении освещения и переключателя сигнализации.

Заключительный этап работ

Демонтируется высокая панель ВАЗа аккуратно, так как это защелки, которые быстро ломаются. После отсоединения колодки от другого элемента демонтируется вся комбинация устройств. Заключительный этап основан на отключении троса от спидометра. Если Европантел укомплектован дополнительным оборудованием, то нужно быть еще аккуратнее. В тюнинге Торпеда предусмотрено отключение колодки от следующих агрегатов:

• бортовая система управления;
• реле зажигания;
• остальных панельных инструментов;
• ламп подсветки.

Надо будет открутить винты основной фиксации торпед с двух сторон. Отверткой вытаскивают заглушку и отворачивают боковые крепежные винты. Europancelle удаляется на финальном этапе. Установка новой конструкции этого типа осуществляется в обратном порядке. По завершении этой процедуры проверяется работа переключателей.

Часто тюнинг Торпеда ВАЗ предусматривает демонтаж пластика и снятие щита. В этом случае потребуются следующие инструменты и материалы:

• ;
• еврошпинель или вставка;
• ультрафиолетовая лампочка;
• проводов;
• лампочек;
• патронов;
Клей
• ;
Маркер
• .

Первоначально необходимо будет удалить старый европанинель, удалить стекло и имеющуюся окантовку. Осторожно вытащите вставку и стрелки. Особого внимания заслуживает новая вставка. Отверстия рекомендуется делать с некоторым запасом. Это предотвратит прилипание стрелок.

Далее тюнинг основан на разборке штатной подсветки. В этом случае пластик может сломаться. Изначально разобрана плата. Специалисты советуют предварительно нанести на бумагу существующую схему подключения и соединения.

Штатная подсветка заменена на неоновые лампы. На панель наклеен неон. Сверху закреплена пластиковая защита. При этом необходимо проверить надежность этой конструкции. Блок, с помощью которого управляется неоновая подсветка, следует приклеить к европылу. Для этого можно использовать клей или двусторонний скотч.

Такой тюнинг легко выполнить своими руками. Важным моментом является установка панели и правильное подключение ее приборов к сети.Для этого автомеханики рекомендуют пользоваться книгами по ремонту и эксплуатации ВАЗ 21099.

Многие автовладельцы считают, что тюнинг должен в первую очередь выделять и подчеркивать его наличие. Поэтому все, что можно найти по автомобилю на местном авторынке. Но можно сделать и полезное, и удобное. И в первую очередь для себя. Чтобы приятнее топить время в машине, стойте холодными и снежными зимними вечерами в пробках. Повышение обязательно сразу подумает о том, чтобы поменять ужасную низкую или гремящую высокую торпеду на чужую или что-то из этой оперы.Но ведь на торпеде и инструментальном пвнеле мы просто смотрим и контактируем напрямую с рулем. Конечно, можно пойти на местный авторынок и купить себе вместо откровенно убогого штатного руля (как старого в духе века, так и более нового с большим сигналом) нового турецкого или китайского. И с кричащими вставками с красным или синим. Но вы не удивитесь, что скин там ноль и что через какое-то время срубится, слезет и тд …

Предлагаем вашему размышлению такую ​​доработку, как перетяжка руля из кожи, а заодно установка руля.Последнее очень актуально для жителей северных регионов, и таких достойных. Хотя можно ограничиться и просто ползанием шлема шкуры. А если у вас холодные зимы или очень холодные зимы, то WPare с автозапуском Эта доработка вообще сказка. Вышел из тёплого дома, сел в тёплую машину, взял в руки тёплый руль … Думаю, не надо никого убеждать, что даже если салон прогреется 15-20 минут, то обод руль не греет………… …..

Ранее мы уже публиковали здесь статью. Теперь публикуем аналогичный материал для владельцев «Зубила» с высокой торпедой.

Если рассматривать печальную славу этой торпеды как самой рамной, то довольно легко понять, почему владельцы этих машин готовы потратить много времени, чтобы заставить ее замолчать. Удаление высоких торпед имеет почти в 2 раза больше шагов, чем удаление низких ………….

ВАЗ

— такая машина, что каждый хозяин, стараясь сделать ее хоть немного лучше, рано или поздно приходит к выводу, что нужно снимать торпеду.Для того, чтобы украсть его с экрана или опробовать стенку моторного отсека вибропластом. Либо решиться на ее замену вообще … вариантов хватает!

Отсоединить провод от клеммы «-» аккумуляторной батареи. Установите колеса в положение прямого движения. Отсоедините рычаг воздушной заслонки карбюратора и трос привода спидометра от коробки передач ……………….

фото ВАЗ, технические характеристики — Картины и изображения

Завод ВАЗ — один из крупнейших в мире, имеет более 90 миль (144 км) производственных линий и уникален тем, что большинство компонентов для автомобилей изготавливаются на собственном производстве.[необходима цитата]

Первоначальная Lada была базовым автомобилем, в котором отсутствовала большая часть роскоши, которую можно было ожидать от автомобилей того времени, и она была создана по образцу Fiat 124. Ladas были доступны в нескольких западных странах в 1970-х и 1980-х годах, включая Канаду, Великобританию, Францию, Бельгию. , Люксембург и Нидерланды, хотя торговые санкции запрещали их экспорт в Соединенные Штаты. [Цитата необходима] Продажа в Италию была запрещена соглашением между Советским правительством и Fiat, чтобы защитить Fiat от дешевого импорта на своем внутреннем рынке.[необходима цитата] Импорт в Испанию также был запрещен в Испании, потому что местная дочерняя компания Fiat, SEAT, построила версию того же автомобиля. [необходима цитата]

Завод был основан в сотрудничестве между Италией и Советским Союзом и построен на берегу Волги в 1966 году. Вокруг завода был построен новый район города Тольятти, названный в честь лидера итальянской коммунистической партии Пальмиро Тольятти. Lada задумывалась как «народный автомобиль», как Citroën 2CV или VW Beetle.

Легкий итальянский Fiat 124 был адаптирован для выживания в суровых российских условиях вождения. Среди множества изменений, алюминиевые тормозные барабаны были добавлены в заднюю часть, а оригинальный двигатель Fiat был заменен новым двигателем, также приобретенным у Fiat. Этот новый двигатель имел современную конструкцию верхнего распредвала, но никогда не использовался в автомобилях Fiat. Подвеска была поднята (для очистки неровных российских дорог), а кузов был сделан из более толстой и тяжелой стали. Первые модели Lada были оснащены пусковой рукояткой на случай разрядки аккумулятора в сибирских условиях, но позже от нее отказались.
