Не работают дворники ваз 2109 инжектор: Не работают дворники на ВАЗ 2109: диагностика неисправности и ремонт, замена реле

Содержание

Не работают дворники на ВАЗ 2109: диагностика неисправности и ремонт, замена реле

Содержание:

  1. Признаки поломки
  2. Ремонт

Роль дворников для любого автомобиля многие недооценивают. Но вы попробуйте выехать на дорогу во время ливня или снега, и тогда поймете, что без стеклоочистителей ездить невозможно и невероятно опасно, ибо вы попросту не видите ничего впереди вас.

Очистители лобовушки

Признаки поломки

Почему могут не работать дворники? Причин достаточно много, поскольку стеклоочистители ВАЗ 2109 состоят из множества компонентов.

Выход или частичная поломка любого из них может привести к отказу или нарушению правильной работы дворников.

К числу признаков можно отнести следующие явления:

  • Дворники полностью остановились, не реагируют на нажатие рычагов;
  • Перестал работать прерывистый режим стеклоочистителей;
  • Дворники работают слишком медленно;
  • Активированный из салона режим работы стеклоочистителей не соответствует реальным движениям щеток.

Причины

Как и признаки, причины неисправности могут быть разнообразными:

  • Окисление контактов;
  • Выход из строя предохранителя;
  • Обрыв электрической цепи дворников;
  • Неисправность червячной передачи;
  • Отказ в работе переключателя;
  • Поломка электродвигателя очистителей и пр.

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

  • Разборка узла;
  • Выявление неисправностей;
  • Устранение причин поломки очистителей;
  • Обратная сборка.

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Демонтаж дворником осуществляется для их ремонта, замены, модернизации или при работе с другими компонентами вашего автомобиля.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

Схема

  1. Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
  2. Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
  3. Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
  4. Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
  5. Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
  6. Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

  1. Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
  2. Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
  3. Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
  4. Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

Выполнив полную разборку узла, вы сможете проверить состояние каждого механизма дворников, определить причину возникших неисправностей.

Устройство

Проверка состояния элементов

Разобрав конструкцию дворников на своем ВАЗ 2109, вы можете определить поврежденные компоненты, которые привели к неполадкам. Как именно найти виновников, мы вам расскажем.

ЭлементВаши действия
Корпус электромотора, статорные обмотки и вал якоряЭти элементы нужно проверить на предмет наличия механических повреждений на поверхностях. Статор не должен иметь следы соприкосновения с якорем, и наоборот. Если на поверхностях обнаружены дефекты, царапины, попробуйте обработать их наждачкой. Если такая мера не помогла, компоненты подлежат замене
Пружины щетокПружины по мере эксплуатации могут повредиться, потерять свою упругость. От этого страдают сами щетки, не отрабатывают должным образом. Наличие износа пружин говорит о необходимости их замены
ЩеткиПроверьте, насколько свободно щетки перемещаются в держателях. Если есть заедания, попробуйте обработать узел наждачкой. Наличие сколов, трещин и следов износа требует замены щеток
КоллекторНе редко на поверхности коллектора появляются следы от нагара и трения щеток. Справиться с проблемой поможет полировочная паста. Якорь нужно зажать в патроне дрели, что повысит эффективность полировки. На коллекторе не должно быть царапин, сколов, прочих повреждений. Опять же, при их наличии попробуйте обработать наждачкой. В противном случае якорь меняется на новый
Шестерня привода редуктораПроверьте наличие механических повреждений и сколотых зубцов. При отсутствии некоторых зубьев щетки могут медленно работать, либо нарушается прерывистый режим. Лучше всего заменить шестерню. При замене обработайте новую шестеренку пластичным солидолом и смажьте корпус редуктора, очистив его предварительно от следов старой смазки
Тяги привода дворниковУбедитесь, что они не погнуты. При наличии небольших деформаций можно попробовать выровнять тяги вручную или инструментов. Если выровнять не получается, замените
Резьбовая часть валиков рычаговРезьба и шлицы не редко оказываются поврежденными. Если это произошло, вам придется заменить полностью тяги в сборе
Предохранители и релеНе редко причиной отказа в работе дворников ставится реле или сгоревший предохранитель. Предохранителем электродвигателя омывателя стекла является элемент F7, а реле, отвечающее за интересующий нас узел, обозначается в монтажном блоке К3.

Проверяем блок предохранителей

При выходе из строя стеклоочистителя лобового стекла, первым делом проверьте, не перегорел ли предохранитель и все ли в порядке с реле, которые отвечают за работу этого узла. Часто сложный ремонт не требуется, достаточно просто извлечь перегоревший плавкий элемент и заменить его на новый.

В некоторых случаях перегоревший предохранитель говорит о чем-то больше, нежели просто его поломка.

Чем именно вызвано нарушение целостности предохранителя — это важный вопрос. Потому рекомендуется выполнить разборку дворников, проверить состояние всех узлов и разобраться, что же стало истинной причиной отказа щеток на ВАЗ 2109.

 Загрузка …

Share this article:

Не работают дворники ВАЗ 2108, 2109, 21099

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.

Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099, причины

В начале электрика.

1. Перегорели предохранители в монтажном блоке.

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4б А7 – омыватель.

При перегорании предохранителей возможно наличие короткого замыкания в электрических цепях не только стеклоочистителя, но и других цепях защищаемых ими. См. «Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099».

2. Вышло из строя реле стеклоочистителя ( 52.3747, 525.3747).

Реле должно щелкать при работе. Если это не так, либо оно само неисправно, либо окислились его контакты. Порой для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым.

Проверить его исправность можно переместив подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.

Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.

3. Неисправен подрулевой переключатель режимов работы «дворников».

Назначение выводов переключателя для его проверки: вход тока — 53а, 1-я скорость – 53, 2-я – 53б, вход прерывистого режима – 53е, выход прерывистого режима 53.

Неисправный переключатель следует снять, разобрать, зачистить контакты, либо заменить новым.

4. Соскочили разъемы в электрической цепи стеклоочистителя.

В монтажном блоке это Х1, Х2, Х3, Х4, Х11, рядом с монтажным блоком соединительная колодка электродвигателя, колодка на подрулевом переключателе.

5. Окислились контакты в разъемах электрической цепи стеклоочистителя.

По очереди отсоединяем все соединительные колодки, зачищаем контакты мелким надфилем. Начать лучше с колодки электродвигателя рядом с монтажным блоком, так как она подвержена постоянному воздействию влаги. Здесь же можно проверить соединение «массового» провода электродвигателя.

6. Сильно изношены или зависли щетки электродвигателя стеклоочистителя.

Также может подгореть коллектор, которому прижимаются щетки.

— «Обрыв» или короткое замыкание в обмотках электродвигателя стеклоочистителя

Проверить исправность электродвигателя очистителей можно подав на него напряжение напрямую от аккумулятора. Вход: 1-я скорость – серый провод от монтажного блока, 2-я скорость – серо-оранжевый провод от монтажного блока. Вход для прерывистого режима работы – серый провод от монтажного блока.

Теперь механика.

7. Щетки примерзли к стеклу.

После длительной стоянки при низких температурах щетки примерзли к лобовому стеклу.

8. Повреждены, заклинили или неправильно установлены после ремонта рычаги привода механизма стеклоочистителя.
9. Повреждены зубья пластмассовой шестерни в редукторе электродвигателя.
Шестерня редуктора очистителя ветрового стекла автомобиля ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Подробно об омывателе ветрового стекла, работающем параллельно с очистителем: «Как работает омыватель ветрового стекла ВАЗ 2108, 2109, 21099».

— Электрическая схема включения «дворников» автомобилей ВАЗ 2108, 2109, 21099

— Предохранители, соединительная колодка, крепление «массы», реле «дворников»

Предохранитель №5, реле стеклоочистителя, масса, колодка ВАЗ 2108, 2109, 21099

— Устройство очистителя ветрового стекла в картинках: «Устройство очистителя ветрового стекла ВАЗ 2108, 2109, 21099».

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Почему дворники ВАЗ 2109 не работают на большой скорости?

— Не работает задний «дворник» (очиститель стекла задней двери) автомобилей ВАЗ 2108, 2109

— Не работает прерывистый режим дворников ВАЗ 2108, 2109, 21099

— Почему не выключаются «дворники» на автомобиле?

— Режимы работы «дворников» ВАЗ 2108, 2109, 21099

— Как снять очиститель ветрового стекла ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Пять распространенных проблем со стеклоочистителями | Щетки стеклоочистителя ANCO Щетки стеклоочистителя

Сохранение четкого зрения

От очистки ветрового стекла от грязи, пыли и мусора до защиты от дождя, снега и мокрого снега — вы регулярно полагаетесь на стеклоочистители.

Если ваши дворники не работают должным образом, это больше, чем раздражение: это может быстро стать проблемой безопасности. Наличие чистого ветрового стекла имеет первостепенное значение для безопасного вождения: если вы не можете видеть через лобовое стекло, вы не готовы реагировать на встречный транспорт или опасности.

Если производительность ваших дворников ухудшилась или они вообще перестали работать, вероятно, это связано с одной из пяти следующих проблем. Если вы столкнулись с какой-либо из этих проблем, не стесняйтесь записаться на прием к своему механику. Вы же не хотите попасть под ливень без дворников.

Сломанный регулятор дворников

Каждый раз, когда вы используете дворники, вы тянетесь к регулятору стеклоочистителя, который обычно является частью многофункционального переключателя, который управляет сигналами поворота, фарами, дальним светом, стеклоочистителями и функцией омывателя.

Все это использование может привести к отказу коммутатора. Этот перерыв в подаче питания между регулятором стеклоочистителя и двигателем стеклоочистителя препятствует работе стеклоочистителей. Чтобы локализовать проблему, проверьте поворотники; если управление не удалось, вполне вероятно, что указатели поворота также будут работать со сбоями. Если вы подозреваете, что система управления вышла из строя, попросите вашего механика исправить ее как можно скорее. Езда без дворников и поворотников очень опасна.

Сгоревший предохранитель

Когда двигатель стеклоочистителя перегорает, он препятствует поступлению питания в систему стеклоочистителей, в результате чего дворники не работают. Если причиной ваших проблем является перегоревший предохранитель, дворники не будут двигаться, и вы ничего не услышите, когда включите переключатель стеклоочистителей. Ваш доверенный механик сможет определить, перегорел ли предохранитель, какой предохранитель является проблемой, и заменить его в кратчайшие сроки.

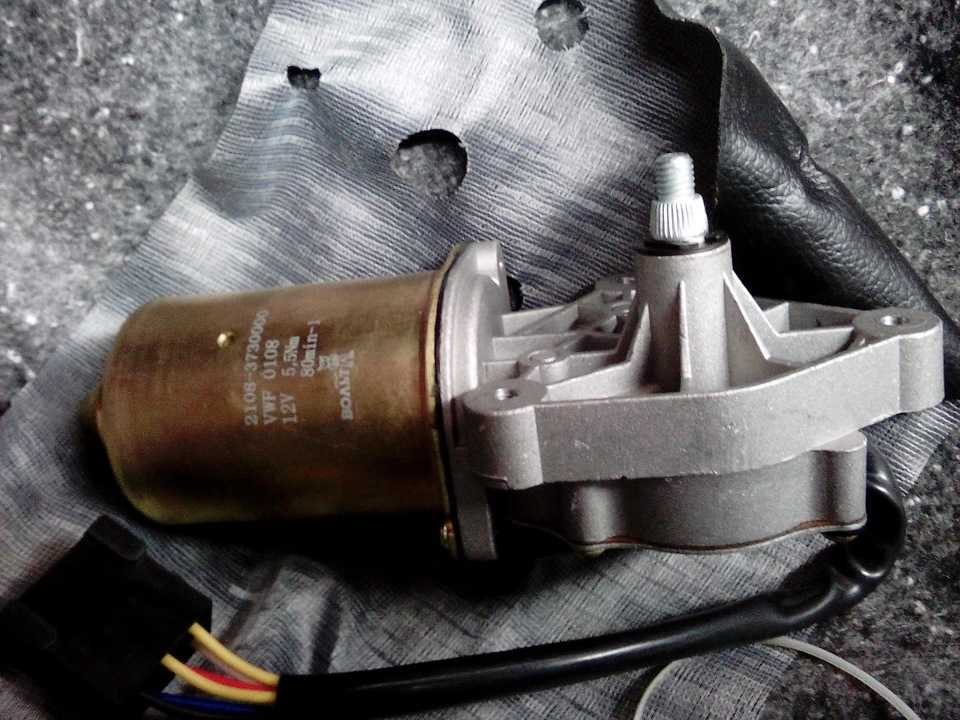

Неисправный моторчик дворников

Стеклоочистители работают от электрического двигателя. Как и все электрические компоненты, он может неожиданно выйти из строя или выйти из строя, в результате чего стеклоочистители не будут работать. Если двигатель полностью вышел из строя, вы не услышите никаких звуков при включении переключателя стеклоочистителей. Если двигатель не полностью вышел из строя, вы услышите, как двигатель изо всех сил пытается работать. Если вы подозреваете, что причиной ваших проблем является неисправный двигатель стеклоочистителя, заручитесь помощью своего механика, который сможет заменить двигатель и вернуть ваши дворники к жизни.

Скопление снега или льда

Этот шторм, который только что выпал 5 дюймов мокрого снега, может повредить ваши дворники. Обязательно очистите дворники от снега или льда, прежде чем пытаться их использовать. Накопление снега или льда может вызвать проблемы, такие как погнутые щетки дворников, стеклоочистители рычаги, которые пропускают, или перегоревший предохранитель и другие проблемы с двигателем стеклоочистителя.Если вы живете в снежном климате, вы можете рассмотреть возможность использования зимних щеток стеклоочистителя премиум-класса, чтобы избежать замерзания суставов.

Повреждены щетки стеклоочистителя

Если ваши дворники работают, но размазывают, оставляют полосы и работают не так, как раньше, пара новых щеток стеклоочистителя может решить проблему. Щетки стеклоочистителей с зазубринами и надрывами не будут должным образом соприкасаться с ветровым стеклом. Поддержание постоянного давления на ветровое стекло является ключом к стабильной работе щеток стеклоочистителя. Чтобы помочь вам выбрать лучшие щетки стеклоочистителя для вашего автомобиля.

Узнайте больше о щетках стеклоочистителя ANCO, найдите деталь для своего автомобиля или найдите ближайшую автомастерскую уже сегодня.

Содержимое, содержащееся в этой статье, предназначено только для развлекательных и информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.
