Метка грм ваз 2109: Где находятся метки ГРМ на двигателях 21083 (2108, 21081)?

Где находятся метки ГРМ на двигателях 21083 (2108, 21081)?

Двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций в приводе ГРМ имеют три пары установочных меток.

При их совмещении распределительный вал и коленчатый вал становятся в такое положение, при котором поршни первого и четвертого цилиндров двигателя находятся в верхней мертвой точке.

Выставить метки привода ГРМ необходимо при замене ремня привода ГРМ, во время установки момента опережения зажигания, при проверке и регулировки тепловых зазоров клапанов, ремонте двигателя и замене его деталей и пр.

Установочные метки привода ГРМ двигателей 21083, 21081, 2108 автомобилей ВАЗ 2108, 2109, 21099

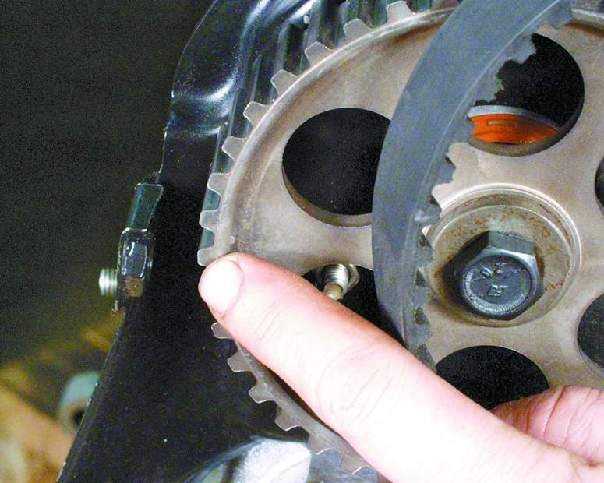

Метка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ

См. фото выше.

Метка на шкиву коленчатого вала («звездочке») и отливе крышки корпуса масляного насоса двигателя

Метка на шкиву к/вала

На ряде двигателей автомобилей ВАЗ 2108, 2109, 21099 установлен масляный насос без установочной метки на корпусе. В таком случае при выставлении меток привода ГРМ ориентируемся на метки в лючке сцепления и шкиву распредвала.

Метка на маховике и метка-треугольный вырез шкалы углов опережения зажигания

Установочная метка ВМТ на маховике и треугольный вырез на шкале в лючке картера сцепления на ВАЗ 2108, 2109, 21099

Метка на маховике представляет собой длинную неглубокую поперечную риску. При наличии загрязнений на маховике она может быть не видна. Чтобы ее обнаружить нужно постепенно поворачивать маховик и протирать его поверхность  тряпкой смоченной в растворителе.

Схема: установочные метки привода ГРМ автомобилей ВАЗ 2108, 2109, 21099 с двигателями 21083, 21081, 2108

Установочные метки привода ГРМ двигателей автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Для доступа к установочным меткам на шкиву распредвала и задней крышке ГРМ необходимо снять наружную крышку привода газораспределительного механизма двигателя автомобиля. Совмещаем метки вращая коленчатый вал за болт храповика ключом на «19» или большой шлицевой отверткой за зубцы маховика в лючке картера сцепления по часовой стрелке. Вращать ключом за болт крепления шкива распредвала не рекомендуется.

— Для доступа к установочным меткам на шкиву коленчатого вала и корпусе масляного насоса  необходимо поддомкратить автомобиль и снять колесо со стороны привода ГРМ. После чего ослабить крепление генератора, сместить его к двигателю (либо ослабить гайку натяжителя, если он имеется) и снять приводной ремень. Далее ключом на «19» отворачивается болт храповика коленчатого вала (при этом маховик фиксируется в лючке картера сцепления за зубцы шлицевой отверткой). Снимаем шкив привода генератора и вворачиваем болт храповика обратно (за него можно вращать весь привод ГРМ).

— Для доступа к установочным меткам на маховике и шкале углов опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099 предусмотрен лючок в картере сцепления закрытый резиновой крышкой. Он расположен под термостатом. Маховик в лючке можно вращать большой шлицевой отверткой за зубцы венца маховика.

Еще статьи по газораспределительному механизму автомобилей ВАЗ 2108, 2109, 21099

— ГРМ, что это и для чего?

— Признаки смещения фаз газораспределения двигателя автомобиля

— Проверка ремня ГРМ двигателя автомобилей ВАЗ 2108, 2109, 21099

— Снимаем распределительный вал на двигателях 2108, 21081, 21083

— Фазы газораспределения двигателя автомобиля

— Неисправности газораспределительного механизма (ГРМ) двигателя автомобиля

Подписывайтесь на нас!

Автор MechanikОпубликовано 27. 07.201817.08.2022Рубрики Двигатели автомобилей ВАЗ 2108, 2109, 21099Метки 2108, 2109, 21099, ГРМ, двигатель, метки, установочные 57 490 views

Метки грм ваз 2109 — как выставить по меткам грм

Содержание статьи

Замена ремня ГРМ является одной из самых важных процедур технического обслуживания автомобиля. Обрыв ремня ведёт к поломке двигателя несущей под час дорогостоящий ремонт, тем более данный вид работ не требует больших материальных затрат и умения квалифицированного специалиста.

Здесь очень важно понимать процессы, происходящие в работающем двигателе, чтобы правильно с ориентировать порядок проведения работ по замене ремня ГРМ. Поршень в момент сжатия топлива должен находиться в верхней мертвой точке, соответственно на зубчатом шкиве коленвала имеется метка, при совмещении которой с меткой на передней крышке двигателя фиксируется данное положение.

В момент нахождения поршня в верхней мёртвой точке, клапана данного цилиндра в головке блока должны быть полностью закрыты. Этому соответствует также определённое положение распредвала, которое отмечено меткой. Выставлять метки необходимо по первому цилиндру двигателя. То есть поршень первого цилиндра находится в ВМТ, клапана полностью закрыты.

Необходимо также понимать, что следующее положение поршня, при котором происходит сжатие топлива и метки расположены правильно соответствуют одному обороту распредвала и двум оборотам коленвала, то есть метка коленвала дважды совмещается с меткой на передней крышке двигателя, а правильное её положение соответствует тому когда поршень находится в ВМТ в момент сжатия топлива и клапана первого цилиндра закрыты  полностью, если все это понимать то сам процесс установки ремня не вызовет ни каких затруднений.

Возьмите любой существующий двигатель внутреннего сгорания, все эти процессы останутся неизменными, различие лишь в конструкции привода грм, либо это ремень либо цепь либо шестерни. Нам остаётся разобраться лишь в нюансах характерных для каждого типа двигателя.

В этой статье я хотел бы рассказать об устройстве ГРМ двигателя установленного на автомобиль ВАЗ 2109, с головкой блока цилиндров имеющую 8 клапанов, то есть  каждый цилиндр имеет один выпускной и один впускной клапан, соответственно работу этих клапанов обеспечивает один распредвал. И так с чего начать разбирать механизм привода ГРМ. На данном автомобиле удобнее будет снять переднее правое  колесо.

Внизу   снять защитный кожух. Это нам необходимо, для того чтобы получить доступ к шкиву привода генератора и зубчатому шкиву привода распредвала. Сняв защитный щиток мы сможем открутить болт крепления шкива привода генератора . Предварительно необходимо ослабить натяжение ремня генератора, и снять ремень Затем снимаем пластмассовый защитный кожух сверху. Он держится на трёх крепёжных болтах. Ослабляем гайку крепления натяжного ролика, после этого ремень легко снимается с зубчатых шкивов.

Теперь необходимо заменить натяжной ролик на новый. Для этого устанавливаем дистанционную шайбу, сам ролик и притягиваем ролик крепёжной гайкой.

Желательно заодно поменять и помпу, не больших денег она стоит, а вреда может принести очень много в случае выхода из строя.

ВАЗ 2109 карбюратор метки грм

ВАЗ 2109 карбюратор метки грм

Теперь необходимо правильно установить коленчатый вал, для этого прокручиваем  до совмещения метки на зубчатом шкиве и передней крышке двигателя.

ВАЗ 2109 карбюратор метки грм

Поршень находится в верхней мёртвой точке.  Этому положению также соответствует риска на маховике, которая совмещается с центральной прорезью шкалы установки зажигания. Её хорошо видно через смотровое окно в корпусе кожуха маховика.

метки грм ваз 2109 карбюратор

Следующим этапом устанавливаем метку зубчатого шкива привода распредвала, совмещая её с выступом на защитном кожухе  ГРМ. Это положение распредвала соответствует моменту сжатия топлива в камере сгорания, и клапана в цилиндре при этом закрыты.

метки грм ваз 2109 карбюратор

Устанавливаем зубчатый ремень, так как показано на фотографии, пропуская его через помпу и натяжной ролик.

метки грм ваз 2109 карбюратор

Устанавливаем на своё место шкив привода генератора. Натягиваем ремень при помощи натяжного ролика, для этого у ролика имеются специальные отверстия.

метки грм ваз 2109 карбюратор

После того как мы натянули ремень и зафиксировали натяжной ролик, очень важно ещё раз проверить соответствуют ли метки правильному положению. Для этого проворачиваем коленчатый вал несколько раз и совмещаем метки, если они встали правильно. Закрываем верхний защитный кожух, устанавливаем нижний кожух  и колесо.  Всё, двигатель можно заводить.

Как правильно выставить метки грм на ваз 2109

Необходимо знать каждому, как выставить ГРМ ВАЗ 2109, ведь от обрыва ремня не застрахован никто. Повезло вам несказанно, если вы стали обладателем автомобиля с 8-миклапанным мотором объемом 1,5 литра. На них при обрыве ремня клапаны остаются невредимыми, на остальных, к сожалению, придется ремонтировать ГБЦ.

Как определить, что порван ремень ГРМ? Достаточно просто, так как пропадает искра, двигатель не заводится, а коленчатый вал вращается быстрее, нежели обычно. Конечно, как выставить ГРМ ВАЗ 2109 правильно, нужно знать и при замене ремня. Вот сейчас и рассмотрим этот случай.

Как снять ремень ГРМ ВАЗ 2109?

Перед началом проведения работ установите под задние колеса упоры и выжмите ручной тормоз. Это не даст машине скатиться. Ослабьте болты на правом переднем колесе, так как его придется снимать.

Поднимите правую сторону на домкрате и окончательно снимите колесо (закиньте его под картер двигателя, чтобы в случае падения машина не упала на тормозной диск). Откройте капот и ключом на 10 выкрутите три болта, которыми крепится защитный кожух механизма газораспределения. Все, теперь у вас есть общий вид на него, можно продолжать.

Теперь ослабьте гайку на генераторе и снимите ремень его привода. Он будет мешать проведению замены, так как придется снимать с коленвала шкив. Ключом на 19 (можно даже баллонником) выкрутите болт, которым прикручен шкив к коленчатому валу.

На карбюраторных вариантах автомобилей можно вставить в прорезь шкива отвертку или небольшой ключик, чтобы удержать коленчатый вал от проворачивания. На инжекторных придется воспользоваться помощью напарника, который будет сидеть в салоне и жать на педаль тормоза (при этом нужно включить пятую скорость).

Когда выкрутите болт, нужно ослабить натяжной ролик ВАЗ 2109, чтобы облегчить снятие ремня. Для этого берете ключ на 17 и выкручиваете гайку. Причем можно ролик ГРМ ВАЗ 2109 снять полностью, так как при установке нового ремня его тоже следует менять.

Снимите ремень со шкивов и обратите внимание на состояние помпы — в ней не должно быть люфтов, рукой подергайте ее шкив в стороны. Характерной особенностью наличия люфта и сильной выработки жидкостного насоса может служить появление выработки по краю ремня. Если таковая есть, то стоит сразу же менять насос.

Что касается замены помпы, то это нужно проделывать при каждой второй смене ремня. Если учесть, что автомобили данного семейства уже все старше пяти лет, то рекомендуемый срок замены ремня — около 50 тыс. км. Жидкостный насос же работает около 90-100 тыс. км. пробега.

Следовательно, нужно устанавливать новый своевременно, не дожидаться, когда он полностью износится и порвет ремень. А вот натяжной ролик ВАЗ 2109 нужно менять одновременно с ремнем, других вариантов нет.

Как выставить ГРМ ВАЗ 2109 правильно?

Для работы вам потребуется ключи на 17 и 19, фонарик и плоская отвертка. Снимите полностью старый ремень с роликом (только не потеряйте шайбы, подложенные под ним и на него). Установите новый натяжной ролик ВАЗ 2109, после чего приступайте к регулировке.

Ключом проверните шкив распределительного вала до момента, когда метка на нем совпадет с планкой, прикрепленной к блоку двигателя. После этого старайтесь не трогать распределительный вал, чтобы не сбить его (хотя сделать это достаточно сложно, но при желании все можно).

Несколько фото, которые дадут наглядное представление о том, какие метки необходимо совмещать при установке ремня ГРМ на девятке:

1. Выставление метки на распределительном валу:

2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более точной установки

Наживите на коленчатый вал болт, чтобы можно было выставить шкив по меткам. Проверните коленвал до тех пор, покуда метка на шкиве не станет четко вертикально — это самый первый ориентир. После, чтобы удостовериться в правильности, выньте резиновую заглушку в картере сцепления.

Откроется смотровое окошко, через которое вы увидите маховик. Так вот, на последнем должна быть метка — черта, которая при нормальных настройках совпадает с прорезью на планке, прикрепленной к блоку двигателя. Это ваш второй ориентир, который прямо говорит о точности настройки. Теперь осталось только надеть ремень сначала на шкив коленчатого вала, затем распределительного.

Чтобы отрегулировать натяжение ремня, нужно установить в ролик ГРМ ВАЗ 2109 спецключ (можно, при условии его отсутствия, провести натяжение и при помощи отвертки и пары саморезов или гвоздей). Нормальное натяжение — это когда в самом длинном участке получается провернуть его максимум на 90 градусов. Да, он должен проворачиваться, но прокручиваться.

Если же повернуть его вообще не получается, то натяжение чрезмерное, нужно ослабить. Для этого натяжной ролик ВАЗ 2109 и существует. Ослабьте гайку и проведите процедуру заново. После этого ключом прокрутите на несколько оборотов коленчатый вал и перепроверьте совпадение всех меток. Если все нормально, собирайте узел и заводите мотор.

Фотогалерея замены

На фотографиях представлены некоторые шаги по замене ремня ГРМ.

Демонтаж болтов крепления крышкиСнятие крышки с мотораЗаглушка на картере коробкиОткручивание болта шкива коленчатого валаСнятие шкиваСовмещение метки на шестерне распределительного валаОслабление натяжения ремняСнятие ремня с шестеренМетка коленчатого валаНатяжение ремня роликом

Инструкция по замене ремня на авто с инжекторным двигателем

Инжектор устанавливался только на один тип моторов «девятки» — с рабочим объемом цилиндров 1,5 л. Применение системы впрыска топлива не вызвало корректировок схемы привода распределительного вала.  Процедура замены ремня ГРМ на ВАЗ 2109 с инжекторным двигателем практически не отличается от перечня работ на карбюраторной машине.

Отличием является демонтаж старого ремня, при котором понадобится:

1. Снять с двигателя датчик положения коленчатого вала, установленный рядом со шкивом. Для демонтажа требуется отстегнуть штекер проводки, а затем отвернуть болт крепления датчика. После этого сенсор вынимается из направляющего отверстия.
2. Для ослабления натяжки ремня привода вспомогательных агрегатов требуется отвернуть гайку М13, установленную на генераторе.

Тонкости замены ремня ГРМ на инжекторной машине показаны в видеоролике от канала «Alex ZW».

При обратной сборке тоже есть несколько отличий:

1. Требуется установить соответствующим образом шкив коленчатого вала. Для этого необходимо выставить верхнюю мертвую точку в первом цилиндре — по метке на маховике и на картере. При этом совпадет метка шестерни распредвала с засечкой на пластине. Установленный шкив должен располагаться напротив датчика началом 20-го зуба, отсчитанного от двух пропущенных.
2. Зазор между датчиком и шкивом должен составлять 0,4-1,0 мм.
3. После окончания сборки провести запуск и проверку работы двигателя.

Контрольные точки на шкиве

Проверка натяжения ремня ГРМ

При корректной силе натяжения ремня длинная ветвь должна поворачиваться на 90º путем воздействия большого и указательного пальца руки. Для выполнения проверки не должно требоваться большого физического усилия. При перетяжке возникают дополнительные нагрузки на подшипники помпы и натяжного ролика, которые выводят их из строя. Чрезмерный натяг вреден и для самого ремня, который может оборваться во время работы двигателя.

Место проведения проверки натяга

Как выставить метки ГРМ на ВАЗ-2109 и как часто менять ремень?

О том, как выставить метки ГРМ на ВАЗ-2109, нужно знать всем пользователям этого автомобиля. К сожалению, несмотря на высокое качество ремней, они довольно часто рвутся. И не на всех девятках обрыв проходит безболезненно, на некоторых двигателях гнутся клапана. Внимательно изучите весь процесс замены ремня, в случае поломки ремонтируйте самостоятельно. К сожалению, ремень ГРМ не спрашивает у вас разрешения на разрыв. И только своевременная замена на качественный ремень, а также установка всех меток поможет вам избежать внепланового ремонта.

Когда необходимо менять ремень ГРМ?

Если обратиться к мануалу, то там срок 60 тыс. км. Но это только если новая «девятка». ВАЗ этой модели давно снят с производства, поэтому для вас будет лучше, если вы уменьшите периодичность замены до 40-45 тысяч километров. Дело в том, что все механизмы двигателя постепенно изнашиваются, приходят в негодность, что сказывается на правильной работе систем.

Ремень ГРМ — это тот элемент, который отвечает за то, чтобы коленвал и распредвал работали максимально синхронно. Одновременно с ремнем заменяется ролик. Также следует осмотреть насос. Имеет ресурс 90 тыс км. Поэтому он должен меняться с каждым вторым ремнем, а как выставить метку ГРМ на ВАЗ-2109 при ремонте, будет рассказано ниже. Таким образом, вы обеспечите плановый ремонт всех узлов, входящих в состав привода. Внеплановая замена ремня производится только в случае его обрыва или заклинивания помпы, ролика.

Подготовка к замене ремня

Перед заменой необходимо выполнить несколько действий. Требуется частичная разборка. Первым делом снимаем ремень генератора. Сделать это просто, достаточно ослабить верхнюю гайку на кронштейне. После этого генератор движется в сторону ДВС, натяжение ремня уменьшается, его можно легко снять. Перед тем как поставить метку ГРМ на ВАЗ-2109, нужно снять защитный кожух с пластика. Он крепится к блоку с помощью трех болтов.

Теперь ослабьте колесные болты и поднимите правую сторону на домкрате. Не забываем, что под левое заднее колесо нужно поставить два упора. Чтобы быть правдой, можно даже выжать ручник. Если есть защита, то ее тоже нужно демонтировать, чтобы она не мешала. Последний штрих – закручивание болта шкива. На карбюраторных автомобилях его легко удержать от прокручивания. На форсунке придется крепкой отверткой упереться в зубья венца маховика так, чтобы установочные метки ремня ГРМ совпали.

Снятие ремня, установка нового

Теперь, когда шкив привода генератора снят, а ремень ГРМ разорван, можно приступать к его демонтажу. Сложного в этом действии нет ничего, ключом на 17 закручиваем гайку, которая крепится к ролику. Когда он ослабнет, натяжение ремня уменьшится. Снимается легко — сначала с распредвала, потом со шкива коленчатого вала. Вот тут и начинается самое интересное — установка меток ГРМ VRM. Впрочем, если не проворачивать валы, можно просто установить новый ремень. Но все равно нужно проверить.

Посмотрите на шкив распределительного вала. На нем имеется углубление ближе к наружному диаметру. Это метка, которая должна быть совмещена с планкой, которая прикручена болтами к блоку двигателя со стороны кабины. Поворачивайте распределительный вал по часовой стрелке, пока не совместите эти надрезы. Теперь смотрим на шкив коленвала, возможно достаточно будет совместить только метки на нем, ведь это «девятка». ВАЗ предусмотрел для установки на блоке просверленное углубление, совмещенное с меткой. Но лучше, если коленвал установлен по меткам на маховике — смотреть надо через окошко, расположенное в картере сцепления. Совместив длинную метку на маховике с прорезью в пластине, вы обеспечите максимальную синхронизацию валов.

выводы

Достаточно небольшого экскурса, чтобы узнать как выставить метку ГРМ на ВАЗ-2109. В этом нет ничего сложного, если есть хотя бы пара ключей, домкрат и хорошее зрение. Однако гораздо удобнее будет, если у вас есть фонарик и ключ для натяжного ролика. Но если последнего нет, то можно использовать два болта и отвертку. Вся сборка заключается в том, что устанавливается новый ремень, ремень натягивается так, чтобы в самой длинной свободной плоскости его максимальный оборот составлял не более 90 градусов вокруг своей оси.

Замена ремня ГРМ на двигателе ВАЗ-2112

Ремень ГРМ двигателя ВАЗ-2112 усилен по сравнению с двигателями ВАЗ-2110, 2109. Он шире в размерах из-за повышенных нагрузок

Ремень приводит в движение два распределительных вала, валы впускного и выпускного клапанов, насос охлаждающей жидкости.

Зубчатые шкивы и ролики также широкие, соответствующие ширине ремня. Ширина ремня 25,4 мм.

Для правильной установки ремня ГРМ, и для установки ВМТ на шкивах распредвалов и на задней крышке привода распредвалов имеются метки.

Соответственно метка есть и на шкиве коленвала и на масляном насосе.

Конструкция двигателя не предусматривает внезапный обрыв ремня.

При внезапном обрыве ремня поршни могут ударить по клапанам. Поэтому необходимо тщательно осматривать состояние ремня при периодическом обслуживании.

Для удобства осмотра в верхней крышке ремня ГРМ предусмотрен люк.

Для проверки состояния ремня подденьте лючок отверткой

Осматриваем состояние ремня, при этом коленвал лучше прокрутить, чтобы осмотреть весь ремень

На следующих модификациях двигателей ВАЗ-21124, ВАЗ-21126 в поршнях уже предусмотрены канавки, которые защищают поршни и клапаны от ударов.

Канавки в поршнях двигателя ВАЗ-2112

Канавки в поршнях двигателя ВАЗ-21124

Для замены ремня ГРМ необходимо предварительно снять ремень привода генератора, для этого:

Ключом на 13 ослабить стяжную гайку крепления генератора к натяжному кронштейну

Ключом на 10 отвернуть регулировочный болт и ослабить ремень. Снимаем со шкивов коленчатого вала и генератора

Головкой на 10 откручиваем шесть болтов крепления передней крышки

Снятие крышки ремня ГРМ

Ключом на 17 проворачиваем коленвал по часовой стрелке за болт крепления шкива привода генератора

Проворачиваем до совмещения меток на маховике и крышке картера сцепления.

При этом метки на зубчатых шкивах распредвалов должны совпадать с метками на задней крышке ремня ГРМ

Чтобы открутить болт крепления шкива привода генератора, фиксируем маховик от проворачивания отверткой

Головкой на 17 или накидным ключом отверните болт крепления шкива

Снятие шкива привода генератора

На шкиве коленчатого вала при установке ВМТ метка должна совпадать с прорезью на масляном насосе

Ключом на 17 ослабляем гайку натяжителя ремня ГРМ

Вращением ролика ослабляем натяжение ремня и снимите его заднюю ветвь с зубчатого шкива распредвала выпускных клапанов, натяжного ролика и шкива насоса охлаждающей жидкости.
