Блок предохранителей и реле

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

Вариант 1

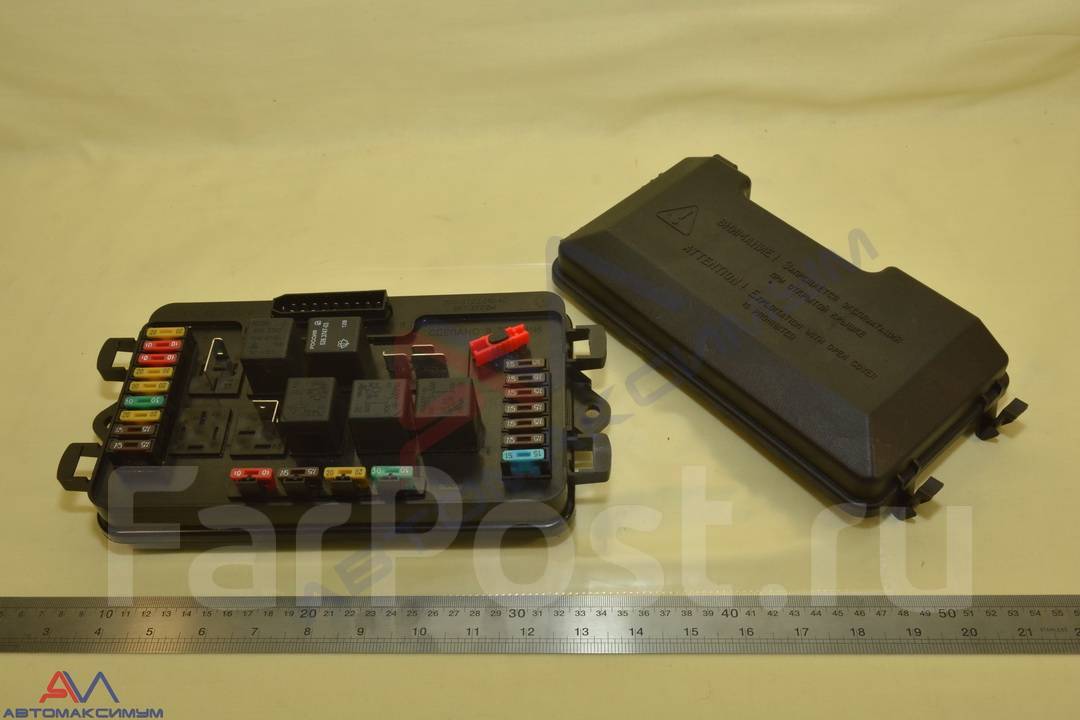

Фото — пример

Схема

Обозначение предохранителей

18А Правая противотуманная фара
28А Левая противотуманная фара
38А Очистители фар (в момент включения), реле включения очистителей фар (контакты), клапан включения омывателя фар
416А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
53А Выключатель аварийной сигнализации в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
68А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
78А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
816А Сигнал, выключатель сигнала, электромотор вентилятора радиатора
98А Лампа левых габаритов, лампа левых задних габаритов
108А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманных фар
118А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
1216А Прикуриватель, розетка для лампы переноски
138А Дальний свет правой фары
148А Дальний свет левой фары, контрольная лампа дальней оптики
158А Ближний свет правой фары
168А Ближний свет левой фары

За прикуриватель отвечает предохранитель номер 12 на 16А.

Назначение реле

К1Реле включения очистителей фар
К2Реле — прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп
К5Реле дальнего света фар
К6Реле омывателя фар
К7Реле включения стекло подъемников
К8Реле включения звуковых сигналов
К9Реле вентилятора
К10Реле обогревателя заднего стекла
К11Реле включения ближнего света фар

Вариант 2

Фото — схема

Описание

110А Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омывателя фар
210А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
310А Задние фонари (лампы стоп — сигнала)
Плафон освещения салона
420А Элемент обогрева заднего стекла
Реле (контакты) включения обогрева заднего стекла
Штепсельная розетка для переносной лампы
Прикуриватель
520А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
630А Электро стекло подъемники передних дверей
Реле включения электро стекло подъемников
730А Очистители фар (в рабочем режиме)
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя стекол
Моторедуктор очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омывателя ветрового и заднего стекол
Реле (обмотка) включения электро вентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
87,5А Левая противотуманная фара
97,5А Правая противотуманная фара
107,5А Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
117,5А Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
127,5А Правая фара (ближний свет)
137,5А Левая фара (ближний свет)
147,5А Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
157,5А Правая фара (дальний свет)
1615А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «STOP»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр

За прикуриватель отвечает предохранитель номер 4 на 20А.

Реле

К1Реле включения очистителей фар
К2Реле — прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4
Реле контроля исправности ламп
К5Реле включения стекло подъемников
К6Реле включения звуковых сигналов
К7Реле включения обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар

Вариант 3

Схема

Назначение

110А Правая противотуманная фара
210А Левая противотуманная фара
310А Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
420А Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электро вентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
510А Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «STOP»
Указатели температуры охлаждающей жидкости и уровня топлива
610А Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электро стеклоподъемники и реле включения электро стеклоподъемников
710А Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
820А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
910А Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
1010А Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
1110А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
1220А Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
1310А Правая фара (дальний свет)
1410А Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
1510А Левая фара (ближний свет)
1610А Правая фара (ближний свет)

За прикуриватель отвечает предохранитель номер 12 на 20А.

Назначение реле представлено на схеме.

Отдельно, вне блока на некоторые модели устанавливается реле стартера, на заднюю стенку подкапотного пространства.

Дополнительный блок

Размещается в салоне, под панелью справа, преимущественно на машинах с инжекторными типами двигателя.

Фотография

Схема

Расшифровка

115А Главное реле
215А Цепь питания системы впрыска (вход не отключаемого напряжения)
315А Топливный насос

Реле

К1Главное реле
К2Реле электро бензонасоса
К3Реле электро вентилятора системы охлаждения

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Остались вопросы? Задавайте их в комментарии.

Блок предохранителей на ВАЗ 2109 (схема, распиновка), реле

Содержание:

  1. Схемы
  2. БП старого образца
  3. БП нового образца
  4. Демонтаж и замена

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Расположение

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

  • Детали монтажного блока маркируются по-разному;
  • Номинал у предохранителей отличается;
  • У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

F1

10А

Резервный предохранитель

F2

10А

Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки

F3

10А

Задние фары стоп-сигнала, плафон подсветки салона

F4

20А

Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель

F5

20А

Звуковой сигнал (клаксон), выключатель клаксона

F6

30А

Резервный предохранитель

F7

30А

Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка

F8

7,5А

Резервный предохранитель

F9

7,5А

Резервный предохранитель

F10

7,5А

Левая габаритная фара

F11

7,5А

Правая габаритная фара

F12

7,5А

Правая фара ближнего света

F13

7,5А

Левая фара ближнего света

F14

7,5А

Левая фара дальнего света, контрольная лампа включения дальнего света

F15



Правая фара дальнего света

F16

15А

Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

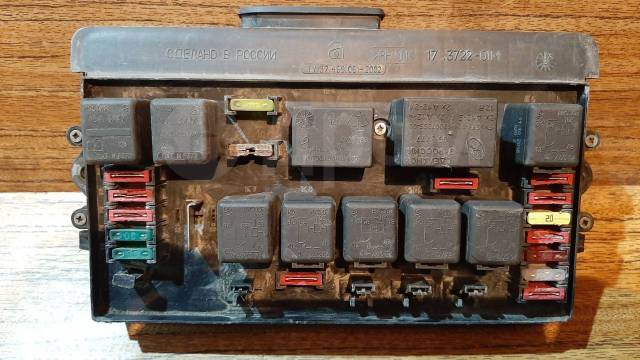

БП 17. 3722

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле

Функции

1

Работоспособность элементов очистки передней оптики

2

Работоспособность двигателя омывателя заднего стекла

3

Защита от поломки лампы поворотных сигналов и световой сигнализации

4

Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5

Позволяет определить работоспособность лампы

6

Защита от перенапряжения системы обогрева заднего стекла

8

Лампы дальних фар

9

Лампы ближних фар

11

Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12

Работа клаксона

Старый БП

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

1.

Резервный предохранитель

2.

Резервный предохранитель

3.

Резервный предохранитель

4.

16А

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

5.

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

6.

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

7.

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

8.

16А

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

9.

Лампа левых габаритов, лампа левых задних габаритов

10.

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

11.

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

12.

16А

Прикуриватель, розетка для лампы переноски

13.

Дальний свет правой фары

14.

Дальний свет левой фары, контрольная лампа дальней оптики

15.

Ближний свет правой фары

16.

Ближний свет левой фары

Новый БП

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле

Его функции

К1

Без него двигатель омывателя заднего стекла работать не будет

К2

Отвечает за работу ламп поворотников и световую сигнализацию

К3

Обеспечивает работы стеклоочистителя лобового стекла

К4

Защищает лампы стоп сигналов и габариты автомобиля

К5

Обеспечивает работу фонарей дальнего света

К6

Гарантирует работу устройства омывателя оптики

К7

Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле

К8

Звуковой сигнал или просто клаксон

К9

Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя

К11

Отвечает за работу устройства обогрева заднего стекла

К12

Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

  • Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
  • Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
  • Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
  • Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
  • Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

 Загрузка . ..

Схема предохранителей и реле ВАЗ 2108, 2109, 21099

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.



С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

Блок предохранителей 2114-3722010-60

Блок предохранителей 2114-3722010-10, 2114-3722010-18



А
Назначение
1
10
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
2
10
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
3
10
Задние фонари (лампы стоп-сигнала)
Плафон освещения салона
4
20
Элемент обогрева заднего стекла
Реле (контакты) включения обогрева заднего стекла
Штепсельная розетка для переносной лампы
Прикуриватель
5
20
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
6
30
Электростеклоподъемники передних дверей
Реле включения электростеклоподъемников
7
30
Очистители фар (в рабочем режиме)
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя стекол
Моторедуктор очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омыва ветрового и заднего стекол
Реле (обмотка) включения электровентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
8
7. 5
Левая противотуманная фара
9
7.5
Правая противотуманная фара
10
7.5
Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
11
7.5
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
12
7.5
Правая фара (ближний свет)
13
7. 5
Левая фара (ближний свет)
14
7.5
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
7.5
Правая фара (дальний свет)
16
15
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «STOP»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр
17
-
Запасной
18
-
Запасной
19
-
Запасной
20
-
Запасной
Реле
К1
Реле включения очистителей фар
К2
Реле-прерыватель указателей поворота и аварийной сигнализации
К3
Реле очистителя ветрового стекла
К4
Реле контроля исправности ламп
К5
Реле включения стеклоподъемников
К6
Реле включения звуковых сигналов
К7
Реле включения обогрева заднего стекла
К8
Реле включения дальнего света фар
К9
Реле включения ближнего света фар

Блок предохранителей 17.

3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.


А
Назначение
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
4
16
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
5
8
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло "STOP"
Указатели температуры охлаждающей жидкости и уровня топлива
6
8
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
7
8
Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
10
8
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
11
8
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
12
16
Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
13
8
Правая фара (дальний свет)
14
8
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
8
Левая фара (ближний свет)
16
8
Правая фара (ближний свет)
Реле
К1
Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2
Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3
Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4
Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5
Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6
Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7
Реле стеклоподъемников (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К8
Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9
Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10
Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11
Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Реле стартера

Реле стартера расположено под капотом на щитке передка.

Блок предохранителей под полкой с пассажирской стороны (инжектор)



А
Назначение
1
15
Главное реле
2
15
Цепь питания системы впрыска (вход неотключаемого напряжения)
3
15
Топливный насос

К1
Главное реле
К2
Реле электробензонасоса
К3
Реле электровентилятора системы охлаждения

ᐅ Схема предохранителей и реле ВАЗ 2108, 2109, 21099


А
Назначение
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
4
16
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
5
8
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло "STOP"
Указатели температуры охлаждающей жидкости и уровня топлива
6
8
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
7
8
Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
10
8
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
11
8
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
12
16
Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
13
8
Правая фара (дальний свет)
14
8
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
8
Левая фара (ближний свет)
16
8
Правая фара (ближний свет)
Реле
К1
Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2
Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3
Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4
Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5
Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6
Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7
Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8
Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9
Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10
Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11
Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Предохранители ваз 2109: где находятся, замена

Блок предохранителей ВАЗ 2109 (далее – БП) необходим для того, чтобы объединить в себе все провода электрической проводки, а также предотвратить выход из строя электрооборудования. В машинах российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому знать расположение и назначение элементов блока должен знать каждый владелец ВАЗ 2109.

На моделях старого типа (выпущенных до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет нижнюю часть и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей авто, то есть выпущенных после 1998 года, то в них БП маркируются цифрами 2114-3722010-60.

В них устанавливаются плавкие предохранители (далее – ПП) и различаются эти блоки между собой электросхемой и некоторыми нюансами в назначении элементов.

Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электросхема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Мы об этом сообщаем, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство блока зависит от системы топливной подачи, но мы уверяем вам, что это не так.

Что касается расположения, то в ВАЗ 2109 коробка предохранителей устанавливается в моторном отсеке напротив водительского сидения, под стеклом лобовым.

Основным различием этих двух типов БП является:

  • разное обозначение деталей устройства;
  • различный номинал предохранителей;
  • кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства омывателя заднего стекла.

Маркировка 17.3722

Поочередно рассмотрим электросхему БП старого образца, а также назначение предохранителей. Как мы сказали вначале статьи, БП с такой схемой может встретиться в ВАЗ 2109, как оборудованным инжекторным, так и карбюраторным двигателем.

Схема БП старого образца Блок старого образца ВАЗ 2109

Если вы являетесь владельцем и у вас вышел из строя, к примеру, предохранитель на печку или предохранитель бензонасоса, то вам нелишним будет знать назначение деталей блока.

Назначения компонентов БП старого типа

Кроме того, вам будет полезна информация о назначении реле. Она представлена ниже.

НомерПредназначение
1Отвечает за функционирование элементов очистки передних фар.
2Это реле определяет работоспособность движка для омывания заднего стекла.
3Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации.
4Защищает от поломки моторчик дворников лобового стекла.
5При помощи этих перемычек можно определить, работает ли лампа или нет.
6Этот компонент защищает от перенапряжения механизм обогрева заднего стекла.
8Лампы фары дальнего света.
9Лампы фар ближнего света.
11Без этого устройства будет невозможна работа вентилятора охлаждения двигателя. При поломке этого устройства есть вероятность перегрева мотора.
12Отвечает за работу клаксона.

Маркировка 2114-3722010-60

Теперь рассмотрим электросхему и предназначение деталей блока нового образца. Как сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Электросхема нового типа БП на ВАЗ 2109 с 1998 года.

Ниже приведена таблица с объяснением каждой детали устройства.

Описание назначения компонентов БП нового типа

Также рассмотрим предназначение реле.

НомерЗа что отвечает
К1Без этого компонента невозможна работа движка омывателя заднего стекла.
К2Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой.
К3Отвечает за работу движка очистителя лобового стекла.
К4Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства.
К5Этот компонент обеспечивает работоспособность ламп дальнего света.
К6Эта деталь обеспечивает работу устройства омывателя фар.
К7Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто.
К8Клаксон.
К9Защищает от перенапряжения вентилятор охладительной системы.
К11Обеспечивает работоспособность устройства подогрева заднего стекла.
К12Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда выходит из строя предохранитель на прикуриватель, не работают лампы на панели приборов, печка или бензонасос.

Если в нерабочем состоянии электрооборудования виноват именно ПП, то вам следует произвести его замену. В принципе, процесс смены ничем не отличается.

Разница заключается только в схеме БП и разном корпусе самих ПП.

Для карбюраторных и инжекторных двигателей

  1. В первую очередь вам необходимо открыть капот и отключить минусовую клемму от АКБ. Помните о том, что все ремонтные работы, связанные с БП, необходимо выполнять при выключенном аккумуляторе.
  2. Под лобовым стеклом в районе водительского сидения найдите БП. Он защищен пластиковой крышкой. Отожмите фиксаторы по ее бокам, чтобы демонтировать крышку.
  3. Снимите крышку и с обратной стороны вы можете увидеть электросхему, на которой отмечено место расположения и назначение каждого компонента. Если вам нужно заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашим мануалом.

    После этого извлеките ПП руками или при помощи специальных щипцов. Если вы меняете реле, то демонтируйте его, покачивая вверх и вниз.

  4. Замените выгоревшую деталь на новую соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.

С левой стороны относительно движения авто под лобовым стеклом вы найдете черный блок, в котором установлены все ПП и реле. Демонтируйте крышку, оттиснув фиксаторы сбоку. При помощи щипцов (БП маркировки 2114-3722010-60) извлеките выгоревшую деталь из посадочного гнезда. В случае со старым блоком маркировки 17.3722 извлеките выгоревший элемент руками. Красной стрелкой на фото показано, где на корпусе ПП нанесена цифра. При замене номинал необходимо соблюдать. Установите на место выгоревшего ПП новый элемент, соблюдая номинал. Не забудьте закрыть крышку БП и подключить аккумулятор.

Видео от Сергея Зукола «Переделка БП ВАЗ 2109»

В этом видео показан процесс переделки БП со старого образца на новый.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/vaz/2109/raspolozhenie-predohranitelej/

Монтажный блок ВАЗ 2109

просмотров 72 732 Google+

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора. Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’Защищаемые цепи
1 (8 А) F9 (7,5 А)Правая противотуманная фара
2 (8 А) F8 (7,5 А)Левая противотуманная фара
3 (8 А) F1 (10 А)Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)Правая фара (ближний свет)

admin 10/06/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Источник: https://avtolektron.ru/upravlyaemye-ustrojstva/dopolnitelnoe-oborudovanie/montazhnyj-blok-vaz-2109

Блок предохранителей ВАЗ 2109

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года).

    Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.

  3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.

    К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109

Монтажный блок 17.3722

  1. (К6) реле включения фароочистителей;
  2. (К1) реле времени омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения дальнего света;
  9. (К11) реле включения блыжнего света фар;
  10. предохранитель;
  11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60

  • запасные предохранители F17-F29.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 2114-3722010-60

  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • реле стеклоочистителя К3;
  • реле питания стеклоподъемников (не устанавливается) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения фароочистителей К6;
  • реле включения обогрева заднего стекла К10;
  • реле включения звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • реле включения ближнего света фар К11;
  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения

1. Перегорание предохранителя (одного или нескольких)

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода.

Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно.

Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Видео

Источник: https://autoepoch.ru/avtoazbuka/blok-predoxranitelej-vaz-2109.html

Замена предохранителя lada 2109 (ваз 2109)

Добро пожаловать! Предохранитель — он устанавливается в разных местах автомобиля, но многие автолюбители их месторасположение знают только в монтажном блоке (Эта та вещь которая в подкапотном пространстве находиться, под лобовым стеклом автомобиля) но кроме монтажного блока на инжекторных автомобилях они ещё в диагностическом блоке находиться, но там всего лишь три предохранителя но три важных а именно предохранитель защищающий главное реле (Главное реле в том же диагностическом блоке находится), предохранитель защищающий цепь системы впрыска и бензонасоса (Данный блок находится под бардачком на пассажирском месте и присутствует только на инжекторных автомобиля).

Примечание! Для того чтобы произвести замену предохранителя на автомобиле, нужны маленькие щипцы (Ими просто удобней предохранители извлекать) или просто руками можно воспользоваться!

Где находятся предохранители? Как мы уже сказали в двух местах, первое место как вы уже поняли это в подкапотном пространстве под лобовым стеклом автомобиля, там монтажный блок находится вы его ещё на фото 1 можете видеть он стрелкой указан, так вот крышка у него снимается (Она на боковых пластмассовых защёлках крепится) и после чего вы имеете полный доступ к большинству предохранителей на автомобиле, так же в диагностическом блоке находятся предохранители но это только если у вас инжекторный автомобиль, местонахождение данного блока так же показано на фото ниже под цифрой 2, на том фото изображена высокая панель приборов.

Когда нужно менять предохранители? Их меняют после перегорания, когда они перегорят вы сразу поймёте особенно если предохранитель идёт на что то важное (К примеру на дальний свет левой фары, дальний свет после перегорания предохранителя у вас сразу перестанет гореть а фара будет только ближнем светить), и запомните раз и на всегда, никогда и ни в коем случае не устанавливайте предохранитель на больше ампер чем это нужно, просто вы потом без проводки можете остаться и её менять придётся, так же хотим отметить тот факт то что предохранители просто так не горят у них причина есть, к примеру напряжение подскочило или вода на проводку попала, поэтому если у вас постоянно перегорает один и тот же предохранитель (Вернее не один и тот же, а постоянно перегорают предохранители идущие на одну цепь, просто чтобы вам было яснее мы написали что один и тот же) то откройте сперва схему (В интернете этой схемы навалом, пишите монтажный блок такого то образца и ищите свою схему) монтажного блока и смотрите что за цепь на которой у вас постоянно перегорают предохранители неисправно работает, к примеру если предохранитель идущий на ближней свет на левой фаре постоянно перегорает то смотрите фару и проводку которая к ней подсоединяется, есть вероятного того что на неё вода попадает или влага которой там быть не должно, так же изоляцию проводов смотрите и если оболочка в которой сами оголённые провода находятся порвана то это место изолентой обмотайте и помните, если тем местом где изоляция испорчена (Оболочку то есть слизало и сам провод оголился) провод будет задевать на массу (Об кузов или об двигатель будет задевать) то из-за этих задевай предохранитель и будет у вас перегорать постоянно, учтите это.

Примечание! Предохранитель на то перегорел он или же нет проверить очень легко и особенно радует тот факт то что большинство предохранителей идут прозрачными (Это специально сделано, чтобы можно было выявить нормальный и сгоревший предохранитель), в общём внутри предохранителей идёт цепь как вы видите на фото ниже (Стрелкой это место указано) цепь разорвана (Предохранитель значит перегорел и он не работает), она разрывается когда напряжение подскакивает до стольки ампер на сколько предохранитель не рассчитан и в связи с этим проводка у вас остаётся в норме и не перегорает, но после перегорания предохранителя всё на то что он идёт тоже прекращает свою работу (К примеру на сигнал звуковой предохранитель у вас сгорел, то сигнал работать уже не будет)!

Как заменить предохранители на ВАЗ 2108-ВАЗ 21099?


Примечание! Он заменяется легко но сразу поставим вас в известность, на автомобилях семейства Самара используются два монтажных блока, первый это старого образца на карбюраторах применяется, а второй это нового образца от автомобиля ВАЗ 2114, он уже на инжекторные автомобили ставиться и является новым образцом и носит маркировку 2114-3722010-60!

1. В начале операции крышку с монтажного блока снимите как это показано в статье: «Замена монтажного блока на ВАЗ» в первом пункте на первом рисунке, после чего сразу берите в руки маленькие щипцы (Они кстати у вас даже в блоке могут быть закреплены поищите их там) и потянув за нужный предохранитель и вытащите его, если нет щипцов то при помощи рук аккуратно извлеките.

Примечание! На своё место предохранитель так же вставляется до упора, кроме этого устанавливайте предохранитель точно такового же напряжения мы это ранее ещё указали, разрешается меньшего номинала ставить если нет под рукой нужного (Но он у вас быстро перегорит), но большего или же вообще монетку ставить не в коем случае не нужно если вам дорога проводка и если вы не хотите менять её в скорем времени!

Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2109-vaz-2109.html

Советы по уходу и ремонту электрической схемы блока предохранителей на ваз 2109

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все  предохранители объединены в один монтажный блок.                   Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

  1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая».

    Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле

  1. К1 – отвечает за время омывания стекла сзади.
  2. К2 – поворотники и аварийка.
  3. К3 – стеклоочиститель.
  4. К5 – фары дальнего света.
  5. К6 – фароочиститель.
  6. К8 – отвечает за сигнал.
  7. К9 – включение вентилятора в системе охлаждения мотора.
  8. К10 – отвечает за обогрев стекла сзади.
  9. К11 – фары ближнего света.

Строение схемы нового блока

  1. К1 – фароочиститель.
  2. К2 – прерыватель поворотников и аварийки.
  3. К3 – очиститель лобового стекла.
  4. К4 – контроль за исправностью лампочек.
  5. К5 – отвечает за стеклоподъемник.
  6. К6 – сигнал звука.
  7. К7 – обогрев стекла заднего вида.
  8. К8 – дальний свет.
  9. К9 – ближний свет.

Предохранители

  • Для отличия разных гнезд предохранителей принято использовать обозначение
    латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
    означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
  • токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

  1. F1 – фарные очистители. Используют предохранитель (10А).
  2. F2 – повороты и аварийка (10А).
  3. F3 – задние стоп-сигналы и салонный плафон (10А).
  4. F4 – обогрев стекла и прикуриватель (20А).
  5. F5 – сигнал и вентилятор охлаждения (20А).
  6. F6 – стеклоподъемник на передних дверцах (30А).
  7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
  8. F8 – противотуманка Л (7,5А).
  9. F9 – противотуманка П (7,5А).
  10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения  номеров (7,5А).
  11. F11 – правый габарит и фара (7,5А).
  12. F12 – фары ближнего света П (10А).
  13. F13 – фары ближнего света Л(7,5А).
  14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
  15. F15 – фары дальнего света П (7,5А).
  16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно нужно отключить
    провод от минусной клеммы аккумулятора.
  2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
  3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
    собой перегорание токоведущей дорожки.
  4. Если есть необходимость снять блок, то нельзя для этой цели использовать
    металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же

    дорожек, что приведет к неисправности всей платы.

Важные моменты

  1. Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
    блок нового образца на старый, то в таком случае обязательно подключите движок
  2. вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно  установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

  1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
  2. Всю процедуру производить аккуратно и без спешки.
  3. Отсоединить все имеющиеся предохранители и реле.
  4. Снять саму плату. Далее или заменить, или чистить старую.
  5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
    предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно

    повредить, а если их повредите, придется паять.

  6. Собрать в обратной последовательности.
  7. Ваз 21093 схема электро готова исполнять свои функции.

Метки к записи:

Источник: http://auto-repair.rapidly.ru/sovetyi-po-uhodu-i-remontu-elektricheskoy-shemyi-bloka-predohraniteley-na-vaz-2109.html

Предохранители автомобиля ВАЗ-2109

  • Страница 1 из 2
  • Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.
  • В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.

Блоки разных лет выпуска имеют предохранители разных типов.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

  1. Большинство электрических цепей защищены плавкими предохранителями.
  2. Блок предохранителей установлен в задней части моторного отсека со стороны водителя.
  3. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.
  4. Новый блок предохранителей.
  5. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.
  6. Каждому из блоков подходят только свои предохранители.
  7. Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.
  8. Блок предохранителей раннего выпуска
  9. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице
  10. Нажмите на защелки с обеих сторон крышки и снимите ее.
  11. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.
  12. Захватите пинцетом предохранитель и выньте его.

Вышедший из строя предохранитель. Нить предохранителя перегорела.

  • В передней части блока установлены запасные предохранители.
  • Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.
  • С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями

Источник: http://avtomechanic.ru/vaz-2109/elektrika-vaz-2109/kak-zamenit-predokhraniteli-vaz-2109

Предохранители монтажного блока 17.3722 ВАЗ 2108, 2109, 21099

Монтажные блоки предохранителей для автомобилей ВАЗ 2108, 2109, 21099 бывают старого и нового образца.

Старого – 17.3722, устанавливался на автомобили 2108, 2109, 21099 выпуска до 1998 года и имел пальчиковые предохранители. Нового – 2114-3722010-60, 2114-3722010-10, 2114-3722010-18, устанавливался на автомобили с 1998 года и имел ножничные (п-образные) предохранители.

Предохранители и защищаемые цепи монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в.

№1 (8А)

Резерв (левая противотуманная фара).

№2 (8А)

Резерв (правая противотуманная фара).

№3 (8А)

Клапан включения или электронасос омывателя фар.

Мотор-редуктор очистителей (в момент включения).

Реле (контакты) включения омывателей фар.

№4 (16А)

Очистители фар (в рабочем режиме).

Электровентилятор отопителя.

Лампа освещения вещевого ящика.

Реле времени омывателя заднего стекла.

Реле (обмотка) обогрева заднего стекла.

Клапаны омывателя ветрового и заднего стекол.

Контрольная лампа обогрева заднего стекла.

Реле (обмотка) включения электровентилятора радиатора двигателя.

Электронасос омывателей.

№5 (8А)

Указатели поворотов с контрольными лампами.

Реле указателей поворота и аварийной сигнализации.

Щиток приборов.

Контрольная лампа аварийного состояния тормозной системы.

Контрольная лампа аварийного давления масла.

Контрольная лампа включения стояночного тормоза.

Реле контроля исправности ламп.

Лампы света заднего хода.

Обмотка возбуждения генератора.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва топлива.

Вольтметр.

№6 (8А)

Мотор-редуктор стеклоподъемников дверей.

Реле (контакты) стеклоподъемников.

№7 (8А)

Очистители фар (в рабочем режиме).

Электровентилятор отопителя.

Электронасос омывателя ветрового стекла (для F7).

Моторредуктор очистителя заднего стекла (для F7).

Лампа освещения вещевого ящика.

№8 (16А)

Звуковой сигнал.

Реле звукового сигнала.

Электровентилятор радиатора двигателя.

№9 (8А)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет).

№10 (8А)

Правая фара (габаритный свет).

Правый задний фонарь (габаритный свет).

№11 (8А)

Указатели поворотов, реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации.

№12 (16А)

Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.

Розетка переносной лампы.

Прикуриватель.

№13 (8А)

Правая фара (дальний свет).

№14 (8А)

Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.

№15 (8А)

Левая фара (ближний свет).

№16 (8А)

Правая фара (ближний свет).

Реле монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099

Фото в начале статьи.

К1 — реле времени омывателя заднего стекла.

К2 — реле указателей поворота и аварийной сигнализации.

К3 — реле стеклоочистителя.

К5 — реле включения дальнего света фар.

К6 — реле включения очистителей фар.

К8 — реле звукового сигнала.

К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.

К10 — реле включения обогрева заднего стекла.

К11 — реле включения ближнего света фар.

5 — место установки реле контроля исправности ламп (или перемычки).

7 — перемычка.

Еще статьи по электрооборудованию автомобилей ВАЗ

— Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Провода задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Распиновка проводов выключателя аварийки ВАЗ 2108, 2109, 21099

Монтажный блок ВАЗ 2109, Схема монтажного блока ВАЗ 2109

просмотров 76 932 Google+

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.


На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’Защищаемые цепи
1 (8 А) F9 (7,5 А)Правая противотуманная фара
2 (8 А) F8 (7,5 А)Левая противотуманная фара
3 (8 А) F1 (10 А)Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А)Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)Правая фара (ближний свет)
admin 10/06/2011 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

Главный предохранитель ВАЗ 2109. Монтажный блок

Большинство электрических цепей защищены предохранителями. Электродвигатели электродвигателя (очистители лобового стекла, заднего стекла (ВАЗ-2108, -2109), фары - при наличии) защищены автоматическими биметаллическими предохранителями многоразового использования. Контур впрыска системы впрыска (двигатель 2111) защищен плавкой вставкой из провода с жилым уменьшенным сечением (1 мм2). Цепи заряда АКБ не защищены, зажигание (карбюраторные двигатели), запуск двигателя, цепь «Генератор - замок зажигания - монтажный блок».Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электрическое пространство и т. Д.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Блок предохранителей 2114-3722010-18

Реле / ​​предохранитель Расшифровка
К1.
К2.
К3. Реле стеклоочистителя
К4.
К5.
К6.
К7.
К8.
К9.
F1-F16. Предохранители флисовые

Блок предохранителей 2114-3722010-60

Реле / ​​предохранитель Расшифровка
К1. Реле с очистителями персонала
К2. Реле-прерыватель направления вращения и сигнализации
К3.
К4. Реле контрольных ламп стоп-сигналов и габаритных огней
К5. Реле переключения мощности
К6. Реле звукового сигнала поворота
К7. Реле включения электрообогрева заднего стекла
К8. Дальний свет Реле дальнего света
К9. Реле среднего света фар
F1-F16. Предохранители флисовые
F1-F20. Запасные предохранители

Монтажный блок предохранителей 17.3722

Реле / ​​предохранитель Расшифровка
1 (K6) Реле, включая очистители персонала
2 (К1)
3 (К2) Реле-выключатель направления вращения и сигнализации
4 (K3) Реле стеклоочистителя
5 Контактные перемычки на месте управляющего реле
6 (К10)
7 Запасной предохранитель
8 (K5) Реле дальнего света дальнего света
9 (K11) Реле среднего света фар
10 Предохранитель
11 (К9)
12 (K8)

Расшифровка предохранителей узла крепления на ВАЗ 2109, 2108, 21099

F1-F16 - Узел крепления 2114-3722010-60, 2114-3722010-18.

Цифры с 1 по 16 - Установочный блок старого образца 17.3722

Н предохранитель Расшифровка
1 (8 A), F9 (7,5 A) Правая противотуманная фара
2 (8 А), F8 (7,5 А) Левая противотуманная фара
3 (8 А), F1 (10 А) Очистители фар (на момент включения).

Реле очистителей фар (контакты).Аптека Омок Аптека Клапан

4 (16 А), F7 (30 А) Очистители фар (рабочий режим).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя - предохранитель печи

Электродвигатель омывателя стекла.

Мотор очистителя заднего стекла.

Реле времени заднего слоя.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения значка

5 (8 а), F16 (15 А) Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота.

Фонари задние (фонари заднего хода).

Реле включения очистителя электродвигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя).Контрольная лампа уровня тормозной жидкости.

Лампа проверки давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Фонарь световой Табло "Стоп".

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 А), F3 (10 А) Задние фонари (стоп-сигналы).

Планшет для салонного освещения

6 (8 А), F6 (30 А) Электростеклоподъемники передних дверей.

Включение стеклоподъемников

7 (8 A), F10 (7,5 A) Подсветка вывески ссуды. Подкаст-лампа.

Приборы осветительные лампы.

Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 А), F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и его реле переключения (контакты).

Звуковой сигнал и реле его включения

9 (8 А), F10 (7.5 А) Фара левая (габаритный свет).

Фонарь задний левый (габаритный свет)

10 (8 А), F11 (7,5 А) Фара правая (габаритная).

Фонарь задний правый (габаритный свет)

11 (8 A), F2 (10 A) Указатели поворота и этикетка сигнального реле (в режиме сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 А), F4 (20 А) Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.Розетка для переносной лампы. Сигарета

13 (8 A), F15 (7,5 A) Передняя правая фара (Far Light)
14 (8 А), F14 (7,5) Левая фара (Far Light).

Контрольная лампа включения дальнего света

15 (8 А), F13 (7,5 А) Левая фара (средний свет)
16 (8 А), F12 (7,5 А) Передняя правая фара (средний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении наконечника провода - номер контактной площадки, а внутренняя цифра - условный номер вилки)

Реле / ​​предохранитель Расшифровка
К1. Реле времени владельца заднего стекла
К2. Реле-прерыватель направления вращения и сигнализации
К3. Реле стеклоочистителя
К4. Контрольные лампы реле (внутри контактных перемычек, которые устанавливаются вместо реле)
К5. Дальний свет Реле дальнего света
К6. Фаро-очистители включение
К7. Реле электрического стеклоподъемника
К8. Реле звукового сигнала
К9. Реле мощности вентилятора вентилятора охлаждения двигателя
K10 Заднее включение обогрева заднего стекла
К11. Реле среднего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​предохранитель Расшифровка
К1. Реле с очистителями персонала
К2. Реле-прерыватель направления вращения и сигнализации
К3. Реле очистителя лобового стекла
К4. Реле контрольных ламп
К5. Реле переключения мощности
К6. Реле звукового сигнала поворота
К7. Заднее включение обогрева заднего стекла
К8. Дальний свет Реле дальнего света
К9. Реле среднего света фар
F1-F20. Предохранители флисовые

Условная нумерация штекеров в колодках узла крепления ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 - колодка соединения с задним жгутом проводов;

Ш2-ш5 - колодки соединения с жгутом проводов панели приборов.

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока.Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах исполнения.

Таким образом, на моделях карбюраторов блочная компоновка представлена ​​в модификациях типа 17.3722. Имеет в своем составе круглые предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применена новая комплектация силового агрегата ВАЗ 709. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей конструкции ножа плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

  • в подключении вентилятора охлаждения радиатора;
  • маркировка разъема реле и предохранителей;
  • отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 наносится на технику.

  • года выпуска ВАЗ 2109;
  • Тип двигателя
  • ;
  • тип панели приборов;
  • Конфигурация опций
  • .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов. Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта. Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками.Провода имеют четкий акцент на цвете:

  • желтый - габариты;
  • красный - стоп-сигнал;
  • синий - реверс;
  • оранжево-черный - туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам.Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшей из строя машины. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса. Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами.Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько провода тянутся к нему. При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов.После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

  • нарушение в доске;
  • неисправен предохранитель;
  • связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратном порядке.Независимо от того, какая электрическая схема используется в автомобиле, блоки устанавливаются одинаково.

Характерная неисправность блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки. Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме.Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля.При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема - это разводка внутри блока. Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099.Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также прилагаем подробную схему предохранителей в монтажный блок.


Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель

Ампер

Что отвечает:

Противотуманные фары правые

Противотуманные фары слева

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворот
Задний фонарь
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Check»
Открытие дверей

Освещение салона
Фонари задние

Электрические стеклоподъемники

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Звуковой сигнал

Фонарь задний правый, газ

Избегание

Нагревательный элемент обогрева заднего стекла
Включение обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Сигарета

Фара правая

Фара левая

Ближний свет, левая фара

Средний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Воздушная заслонка карбюратора
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Проверка»
Открытие дверей

Тормоза задние
Освещение салона

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Вентилятор радиатора

Габрит задний левый

Габрит задний правый

Аварийный сигнал

Сигарета
Обогрев заднего стекла

Фары дальнего света правые

Дальний свет, левая фара

Ближний свет, левая фара

Средний свет правой фары

Всем привет, сегодня хочу рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простолюдинке всего девять.Если вы попали на девятку, любую или элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. А точнее предохранитель, возможно, он сгорел, и его надо заменить. Напоминаем, что при замене предохранителя на новый я всегда должен следить за ампережом.

Блок предохранителей на девятке находится под капотом с левой стороны, а точнее от водителя, чтобы добраться до него как вы уже поняли нужно капот открывать. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.
Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот смотрим уже предохранители.

Установочный блок старого образца 17.3722


Расшифровка предохранителей ВАЗ 2109 (Установочный блок старого образца)

F1 10A Запасной предохранитель
F2 10A Указатели поворота, прерыватель аварийной сигнализации (во избежание), контрольный свет Авария
F3 10A Задние стоп-сигналы, подсветка салона Paul
F4 20A Нагревательный элемент заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20A звуковой сигнал (Claxon), выключатель Classone
F6 30A Резервный предохранитель
F7 30A Электродвигатель вентилятора печи, верхний электрический привод лобового стекла, выходное реле электровентилятора радиатора, реле обогрева заднего ветра, лампа обогрева заднего стекла, свет бардачки
F8 7 , 5A Резервный предохранитель
F9 7,5A Резервный предохранитель
F10 7,5A Левая габаритная фара
F11 7,5A Правая габаритная фара
F12 7,5A Правая фара
F13 7,5A Левая фара
F14 7,5A Левая фара дальнего света, Фара дальнего света поворота
F15 Фара правая фара
F16 15A Указатели поворотников и прерыватель цепи (в режиме индикации поворотников), контрольная лампа поворотников, задних фонарей, выключателя мотора и включение лобового стекла, лампа проверки давления масла, ручной стоп-сигнал, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

1- Рабочие элементы очистки передней оптики

2- Омыватель заднего стекла работоспособность двигателя

3- Защита от поломки ламп поворотных сигналов и световой сигнализации

4- Защита лобового стекла от мотора лобового стекла

5- Позволяет определить производительность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы для дальнего света

9- Лампы средней фары

11- Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа Класона

Блок предохранителей нового образца ВАЗ 2109


1. 8A Резервный предохранитель
2. 8A Резервный предохранитель
3. 8A Резервный предохранитель
4. Реле вентилятора радиатора с обмоткой 16A, электрическая цепь переключателя и электродвигатель печи
5. Переключатель цепи переключателя 3A в режиме поворотной стрелки, поворотные сигналы, поворотные выключатель сигнала, контрольная лампа указателя поворота, контрольная лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийное масло датчик давления, лампа выхода тормоза, выключатель гидравлического тормоза, выключатель стояночного тормоза
6.8A Лампы стоп-сигнала, Подсветка салона Paul
7. НОМЕРА ОСВЕЩЕНИЯ 8A, ВКЛЮЧАЯ ЛАМПА УСТАНОВКИ ПРИВОДА, СВЕТ, СВЕТОДИОДНЫЙ ОБОГРЕВАТЕЛЬ И СИГОРНЫЙ СВЕТ, BARDACH CLOFFF, выключатель и лампа подсветки приборной панели
8. 16A Claxon, Claxon Switch, вентилятор радиатора электрический мотор
9. 8А фонарь левый габарит, задний левый габарит
10. 8А фонарь правый, фонарь правый задний габарит, противотуманный выключатель, противотуманный контрольный фонарь
11. 8А Переключатель и указатели поворота, указатели поворота Указательные лампы, контрольная лампа в режиме избегания
12.16A Прикуриватель, гнездо для крепления лампы
13. 8A Дальний свет правой фары
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Средний свет правой фары
16. 8A Средний свет левой фары

Расшифровка реле в блоке предохранителей нового образца ВАЗ 2109

К1. Без него двигатель омывателя заднего стекла работать не будет
К2. Ответственный за работу указателей поворота и световой сигнализации
К3. Обеспечивает работу стеклоочистителя
K4. Защищает лампы Стоп-сигналы и габариты автомобиля
К5. Обеспечивает работу длинномерных фонарей
К6. Гарантирует работу омывателя оптики
К7. Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле
К8. Звуковой сигнал или просто щелчок по
K9. Защищает от высокого напряжения вентилятор охлаждения двигателя
К11. Отвечает за работу устройства обогрева заднего стекла
K12 Обеспечивает лампы ближнего света

Ну мы все рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле практически всегда присутствует на корпусе или на крышке. монтажный блок, поэтому думаю разобраться в этом вопросе не составит труда. До сих пор.

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных автомобилей семейства Самара 2 (ВАЗ 2113 - 2115) устанавливаются блоки предохранителей двух типов, старого и нового образца.Эти устройства еще называют монтажными блоками. Они - сердце электромобиля, потому что имеют реле включения слаботочных цепей. С помощью монтажного блока также управляются реле сильноточной и дополнительных цепей - стартера, противотуманной фары, подогрева сидений и других. Расположение обоих блоков одинаковое, разница в мелких, разных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащищенности, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише пространства помпы, куда часто попадает дождевая вода или промывочная жидкость. В новом монтажном блоке нет омывателей заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие - предохранители другого типа, более устойчивые к сырости в новой блочной модели.Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели. Если по какой-то причине вы не можете прочитать текст на крышке, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и блок-схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

  • окисление контактов;
  • цепь из-за грязи.

Вода, находящаяся внутри корпуса монтажного блока, смешивается с пылью и образует грязь, которая распространяется по нижней или верхней части печатной платы.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому просто установить причину нужно только после демонтажа и вскрытия блока.

Необходимо снять и проверить смонтированный блок, если наблюдаются следующие неисправности:

  • или произвольное включение / выключение / режим переключения;
  • проблемы с радио;
  • периодически пропадающее зажигание;
  • нечеткая работа дворников или мойщиков;
  • срабатывание нечеткого звукового сигнала;
  • некорректная или нечеткая работа указателей поворота.

Видео - возникновение короткого замыкания

Как снять и установить навесной блок предохранителей ваз

Основные процедуры снятия монтажного блока у любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

  • Снимите вспомогательную клемму аккумуляторной батареи.
  • Открутите две гайки по бокам блока (находится на водительской стороне в пространстве лобового стекла вверху).
  • Поднимите блок насколько возможно и вытащите все разъемы ниже.
  • Устанавливаем в обратном порядке. Сначала вставляем все разъемы, затем накручиваем гайки.

Как разобрать и собрать

Перед тем, как разобрать монтажный блок, распечатайте фото или установку предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне чехол не всегда помогает.

  • Снимите крышку. Для этого на старом блоке блока снимите по одной защелке с каждой стороны, на новой модели снимите по две защелки с каждого блока.
  • Вытащить все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытащить предохранители, он находится рядом с реле указателя ротора.
  • После этого откручиваем винты, соединяющие обе половины корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое дно. Но бывает наоборот, потому что блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса.Если разделение не работает, убедитесь, что вы открутили все винты, и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно сожмите их, чтобы они соединились. Если не получается подключить половину корпуса, разберите их и убедитесь, что печатная плата находится на месте, затем повторите сборку.Затем закрепите половинки туловища самозатяжками.

Как отремонтировать

Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, смочите ее жидкостью для снятия лака и кисточками. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите дорожку спиртом и просушите воздух. Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.

Если вы обнаружили грязь или окисление, замените их.Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность того, что часть контактов не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатная плата не справляется, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего блока, для чего вы сравните каталожный номер вашего блока и того, для которого предназначена плата.

Как заменить блок предохранителей «ВАЗ-2109»?

Некоторые автомобилисты называют блок предохранителей «черным ящиком» из-за его характерного дизайна. Но, несмотря на такое название, эта деталь легко может сломаться. Чаще всего подобная беда не дает покоя отечественным автомобилям типа ВАЗ-2109. Отзывы и полную информацию по замене блока предохранителей вы найдете прямо сейчас.


Где она находится в «девятке»?

Эта деталь находится слева под рулевым колесом.Блок предохранителей («ВАЗ-2109») выполняет функцию защиты электрической части машины от внезапных механических повреждений.

Когда может выгореть эта запчасть?

Такое случается довольно часто с владельцами отечественных ВАЗов. И основные причины в том, что монтажный блок не выдерживает дополнительной нагрузки в виде одновременно включенных фар и магнитолы. Даже такое, на первый взгляд несущественное, состояние может спровоцировать сильный перегрев системы, тем самым вызвав обрыв всей электрической цепи.Поэтому, если на вашем станке вдруг перестал работать электрик, значит, проблема в предохранителях.

Как заменить?

Если блок предохранителей «ВАЗ-2109» имеет свойство часто ломаться, соответственно, каждый водитель должен знать, как его ремонтировать и заменять. В последний момент разберемся. Итак, для замены блока предохранителей («ВАЗ-2109») нужно подготовить всего два инструмента: плоскую и крестовую отвертку.




После подготовки инструментов можно смело приступать к работе.Сначала нужно отсоединить клемму от АКБ (минус), а затем снять крышку монтажного блока. Для этого нужно повернуть 3 замка на 90 градусов или просто открутить болты крепления крышки в ВАЗ-2109. Технические характеристики этого элемента очень уязвимы к механическим повреждениям, поэтому делать все нужно очень аккуратно, чтобы не сломать специальные зажимы. Если они деформируются, то не избежать покупки нового чехла.

После этого этапа переходим к самому блоку предохранителей.Для ее снятия необходимо открутить болты, которыми эта запчасть крепится к передней панели. Далее необходимо аккуратно снять блок предохранителей «ВАЗ-2109» со шпилек кронштейна. Но на этом процесс демонтажа не заканчивается. «Девятка» также имеет дополнительное реле с предохранителями, которое тоже находится возле руля, только с правой стороны. Для того, чтобы его снять, нужно взять ключ на 8 и крестовую отвертку. Затем необходимо демонтировать покрытие пола, предварительно отсоединив провода от электронного блока управления.С помощью ключа нужно открутить все крепления, а затем снять дополнительное реле. И только после этого можно будет снять главный блок предохранителей. Все, на этом процесс снятия запчасти завершен. Установка нового блока производится в обратной последовательности.


И напоследок хочу отметить очень важный момент: снимая крепеж, желательно пометить все болты и гайки, чтобы потом не тратить время на их поиски.

Пикап монтажные блоки автомобилей ВАЗ.Монтажный блок Блок предохранителей ВАЗ 2109 Форсунка Расшифровка

Где блок предохранителей схемы карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрывается крышкой. Также нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам).Однако в «девятке» есть второй блок, который находится уже в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


Изобретение работы то же, но элементы не взаимозаменяемы.Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на щиток приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочайников. В машинах старого образца эта цепь отсутствовала. В некоторых машинах переводился в подушку (индикатор спускового крючка).

Схема монтажного блока (рис. 1), который находится под капотом, находится на крышке изнутри.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электриков, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепочек. Например, F4 - это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если оно есть) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей-форсунок ВАЗ 21099 (без карбюратора), то тут идентичная схема подключения. Единственное исключение - некоторые цепочки не закроются, но это нормально. Как всегда - можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного узла.

Несколько слов о самих предохранителях

Предохранитель - это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если указанный диапазон превышен - его внутренняя часть просто плетется, а электрическая цепь разрывается, препятствуя разводке (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения по текущей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перегружен.Если ставить с большим номиналом, при превышении допустимого значения произойдет разводка электропроводки. Поэтому это так неприемлемо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасным. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 - тоже самое, но там внутри салона поставлены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электролифты стекол. Там максимальная сила тока может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.

Как заменить предохранители? Для этого вам потребуется:

  • выключить мотор;
  • снимаем минусовую клемму с аккумуляторной батареи. Желательно подождать несколько минут для устранения остаточного напряжения;
  • снимаем крышку предохранителя 2109;
  • с помощью мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставил новый предохранитель;
  • подать напряжение на цепь и убедиться, что не произошло повторной перегрузки.

Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих, а тем более заменяя их на сторонние проводники. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечные монеты (это можно сделать на «девятке» старого образца). Поступая так, вы должны понимать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить исправность электрической цепи?

Для проверки работоспособности блока ВАЗ 2109 достаточно выполнить трансверсию каждой из цепей мультиметром.

В моторных вариациях карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще заменить весь блок. Подходит новый образец, да еще от 2114 - б.у. там идентичные.

Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:

  • если не работает схема питания печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, разносящего внутрь салона теплый воздух;
  • замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
  • для омывателей, патрона переносного фонаря и щеток заднего стекла соответствует реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителя, которая находится с левой стороны руля (в автомобиле).

Это неисправности, с которыми чаще всего приходится сталкиваться водителям.

Запомните, с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное - это поиск неисправного элемента. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать при необходимости своевременно их восстанавливать.

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип - монтажный блок с 11 реле, есть два варианта:

Монтажный блок Старый образец (самый единственный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку, а контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке размеров.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Фарукомитеры: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Фарукомитера К6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы ...

Омыватель заднего стекла: Бунт релюшки омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно течет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже непонятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 - реле времени омывателя заднего стекла

K3 - реле стеклоочистителя
K4 - Реле контрольных ламп (или перемычка, или ничего)
K5 - реле переключения дальнего света Far
K6 - реле Phamp Purifiers
K7 - power реле стеклоподъемников
K8 - Реле включения звука
K9 - включение питания вентилятора мотора охлаждения двигателя мощности вентилятора
K10 - Реле обогрева заднего стекла
K11 - Реле включения ближнего света фар
Выключатели:
1 (8A) правый противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16A) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание разгрузочной коробки
5 (8А) указателей поворота и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода). Матредуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрев сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа.Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16A) Вентилятор охлаждения мотора и реле питания (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Располагается предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип - монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле очистителей фар, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 - Реле Фаруциллара
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеров: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Генератор зарядка: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключается напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки щитка приборов:
- Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. От него на реле дальнего света и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
- Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс). Есть "разрешающие" провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: K1 - реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому sh3 / 16 (плюс от кнопки) пошел прямо на sh7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что были рядом) стали использовать ш6 / 1, подключили к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. В основном это автомобили с электронной педалью газа.
Реле:
K1 - Реле включения очистителей персонала
OR
K1 - Реле включения вентилятора двигателя (E-gas)
K2 - Реле-указатели хода экскаватора и сигнализации
K3 - Реле очистителя ветрового стекла
K4 - Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 - Реле включения электрических стеклоподъемников
K6 - Реле включения звука
K7 - Реле выхода заднего датчика
K8 - Реле включения дальнего света фар
K9 - Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фонарей. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Свет багажника
F4 (20А) Прикуриватель. Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30A) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электрических стеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла.Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas - это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Лампа непрерывного включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Повторное замораживание индикаторов поворота и аварийной сигнализации (в режиме индикаторов поворота). Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода).Мотор и переключающее реле очистителя лобового стекла. Выключатель возбуждения генератора (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские). Заказчик сигнализации Anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе обогрева заднего ветра
F17-F20 Запасные предохранители

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока. Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах исполнения.

Таким образом, на моделях карбюраторов блочная компоновка представлена ​​в модификациях типа 17.3722. Имеет круглые плавкие предохранители из нетканого материала, которые часто выходят из строя и требуют замены.

В моделях S. Инжекторный Двигатель Применено новое оборудование для силового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей конструкции ножа плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

  • в подключении вентилятора охлаждения радиатора;
  • маркировка разъема реле и предохранителей;
  • отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 наносится на технику.

  • года выпуска ВАЗ 2109;
  • Тип двигателя
  • ;
  • тип панели приборов;
  • Конфигурация опций
  • .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов. Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта. Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками.Провода имеют четкий акцент на цвете:

  • желтый - габариты;
  • красный - стоп-сигнал;
  • синий - реверс;
  • оранжево-черный - туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам.Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшей из строя машины. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса. Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами.Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько провода тянутся к нему. При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов.После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

  • нарушение в доске;
  • неисправен предохранитель;
  • связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратном порядке.Независимо от типа используемой в электросхеме автомобиля Блоки устанавливаются одинаково.

Характерная неисправность блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки. Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме.Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля.При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема - это разводка внутри блока. Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей.На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей. Ниже представлена ​​принципиальная схема крепления агрегата ВАЗ 2109 тип 17.3722.

На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.


Замена жгутов электропроводки штекеров электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются. Схема монтажного блока ВАЗ 2109 представлена ​​ниже


На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но отличаются подключением радиатора.
Ниже показано расположение заглушек монтажного блока.

Ниже приведены характеристики предохранителей и защищаемых цепей.* Номера предохранителей с буквой F относятся к предохранителям сборочного блока 2114-3 и 22010-60

Номер предохранителя ' Защищенные цепи
1 (8 A) F9 (7,5 A) Правая противотуманная фара
2 (8 A) F8 (7,5 A) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле включения очистителя
Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 А) F7 (30 А) Очистители фар (рабочий режим).Реле с очистителями персонала
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя. Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.
Значок лампы освещения
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения).Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода).
Реле включения очистителя двигателя и лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло "Ситор". Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) FB (10 A) Задние фонари (стоп-сигналы).Планка салонного освещения
6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей. Включение стеклоподъемников
7 (8 A) F10 (7,5 A) Подсветка вывески ссуды. Подкаст-лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты).Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Фара левая (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (общий свет). Фонарь задний правый (габаритный свет)
11 (8 A) F2 (10 A) Указатели поворота и этикетка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла.Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Сигарета
13 (8 A) F15 (7,5A) Передняя правая фара (Far Light)
14 (8 А) F14 (7,5 А) Левая фара (Дальний свет). Контрольная лампа включения высоких фар
15 (8 А) F13 (7,5 А) Левая фара (Ближний свет)
16 (8 A) F12 (7,5 A) Передняя правая фара (средний свет)
админ.06.10.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждать. такая поломка.

ВАЗ 2109 предохранители функции

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью.Назначение любого предохранителя - защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, а это приведет к поломке одного из устройств. В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя Что отвечает:
F9. Правая противотуманная фара
F8. Левая противотуманная фара
F1 Плеер для флиса
F7. Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточная лампа, обогреватель и омыватель заднего стекла.
F16. Фонари задние, лампочки индикации поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16. Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залито в бак.
F3. Фары задние, свет в салоне.
F6 Электрические стеклоподъемники
F10 Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя.
F5 Звуковой сигнал
F11 Гаспель Фонарь задний
F2. Чрезвычайная ситуация
F4. Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, соединяющий патрон переносной лампы.
F15 Фара сельская
F14 Фара левая
F13 Средний свет передний левый
F12. Фара средняя правая

Замена автомобильных предохранителей ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства. Определить это можно по обрыву или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

  • Цепи зажигания.
  • Генератор (см.).
  • Запуск двигателя.
  • Реле замка двери.
  • На фары.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.

Совет: Всегда иметь при себе комплект запасных предохранителей, которые при необходимости следует заменить своими руками.

  • Каждому из блоков соответствуют только определенные предохранители.
  • Значение тока, рассчитанное для предохранителя, указано на его корпусе.
  • Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
  • Предохранитель захватывается пинцетом и вытаскивается.

  • Запасные предохранители устанавливаются перед блоком.
  • Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
  • С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после замены на новый.

Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 Блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Патроны предохранителей выполняются из пружин, и в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего держатели выступают за верх и плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Разборка блока предохранителей Авто ВАЗ 2109

Для работы используется набор драйверов.
Инструкция по выполнению работы:

  • Аккумулятор отключен.
  • Разобрал в салоне "Бардац".
  • Со стороны сиденья пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
  • В роторной части автомобиля снята крышка узла крепления.
  • Поворотные кулаки на «10» - это открученные гайки крепления блока предохранителей.
  • Устройство поднято, четыре разъема и один сзади отключены.

  • Монтажный блок снят.
  • Прокладка очищена, как показано на фото.

Ремонт блока автомобильных предохранителей ВАЗ 2109

Итак:

  • Все реле и предохранители извлечены.

Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю.Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.

  • Обнаружен сгоревший след.
  • Сюжет пришел в негодность.
  • Окисленные места очищены бензином.
  • Припой новый провод.
  • Сборка блока осуществляется путем разборки.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью.Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.

Пикап монтажные блоки автомобилей ВАЗ. Монтажный блок где предохранитель на печке ВАЗ 2109

Всем привет, сегодня хочу рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простолюдинке всего девять. Если вы попали на девятку, любую или элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. А точнее предохранитель, возможно, он сгорел, и его надо заменить.Напоминаем, что при замене предохранителя на новый я всегда должен следить за ампережом.

Блок предохранителей на девятке находится под капотом с левой стороны, а точнее от водителя, чтобы добраться до него как вы уже поняли нужно капот открывать. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.
Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот смотрим уже предохранители.

Установочный блок старого образца 17.3722


Расшифровка предохранителей ВАЗ 2109 (Установочный блок старого образца)

F1 10A Запасной предохранитель
F2 10A Указатели поворота, прерыватель аварийной сигнализации (во избежание), контрольный свет аварии
F3 10A Задние стоп-сигналы, подсветка салона Paul
F4 20A Нагревательный элемент заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20A Beep (Claxon), Classone Switch
F6 30A Запасной предохранитель
F7 30A Электродвигатель вентилятора печей, омыватель лобового стекла электродвигателя, Реле включения электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева на заднем стекле, лампа освещения Бардачка
F8 7,5A Резервный предохранитель
F9 7,5A Резервный предохранитель
F10 7,5A Левая габаритная фара
F11 7,5A Правая габаритная фара
F12 7,5A Правая фара
F13 7,5A Левая фара
F14 7,5A Левая фара Дальний свет, дальний свет Инспекционная лампа
F15 Правая фара
F16 15A Указатели поворотников и выключатель-прерыватель (в режиме индикации указателей поворота), контрольная лампа указателей поворота, задняя фонари заднего хода, моторное и моторное стекло, выходное реле, лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

1- Рабочие элементы очистки передней оптики

2- Омыватель заднего стекла работоспособность двигателя

3- Защита от поломки ламп поворотных сигналов и световой сигнализации

4- Защита лобового стекла от мотора лобового стекла

5- Позволяет определить производительность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы для дальнего света

9- Лампы средней фары

11- Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа Класона

Блок предохранителей нового образца ВАЗ 2109


1. 8A Резервный предохранитель
2. 8A Резервный предохранитель
3. 8A Резервный предохранитель
4. Реле вентилятора радиатора с обмоткой 16A, электрическая цепь переключателя и электродвигатель печи
5. Переключатель цепи переключателя 3A в режиме поворотной стрелки, поворотные сигналы, поворотные выключатель сигнала, контрольная лампа указателя поворота, контрольная лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийный масляный датчик давления, выходная лампа тормоза, выключатель гидравлического привода тормозной системы, выключатель ручного тормоза
6.8A Лампы стоп-сигнала, Подсветка салона Paul
7. НОМЕРА ОСВЕЩЕНИЯ 8A, ВКЛЮЧАЯ ЛАМПА УСТАНОВКИ ПРИВОДА, СВЕТ, СВЕТОДИОДНЫЙ ОБОГРЕВАТЕЛЬ И СИГОРНЫЙ СВЕТ, BARDACH CLOFFF, выключатель и лампа подсветки приборной панели
8. 16A Claxon, Claxon Switch, вентилятор радиатора электрический мотор
9. 8А фонарь левый габарит, задний левый габарит
10. 8А фонарь правый, фонарь правый задний габарит, противотуманный выключатель, противотуманный контрольный фонарь
11. 8А Переключатель и указатели поворота, указатели поворота Указательные лампы, контрольная лампа в режиме избегания
12.16A Прикуриватель, гнездо для крепления лампы
13. 8A Дальний свет правой фары
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Средний свет правой фары
16. 8A Средний свет левой фары

Расшифровка реле в блоке предохранителей нового образца ВАЗ 2109

К1. Без него двигатель омывателя заднего стекла работать не будет
К2. Ответственный за работу указателей поворота и световой сигнализации
К3. Обеспечивает работу стеклоочистителя
K4. Защищает лампы Стоп-сигналы и габариты автомобиля
К5. Обеспечивает работу длинномерных фонарей
К6. Гарантирует работу омывателя оптики
К7. Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле
К8. Звуковой сигнал или просто щелчок по
K9. Защищает от высокого напряжения вентилятор охлаждения двигателя
К11. Отвечает за работу устройства обогрева заднего стекла
K12 Обеспечивает лампы ближнего света

Ну мы все рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле практически всегда присутствует на корпусе или на крышке. монтажный блок, поэтому думаю разобраться в этом вопросе не составит труда. До сих пор.

Блок предохранителей ВАЗ 2109 стоит с левой стороны автомобиля, под капотом, перед лобовым стеклом.Добраться до него очень просто. Достаточно снять с него крышку и блок предохранителей и реле откроется.

В блоке предохранителей 2109 установлены предохранители, рассчитанные на различные токи и работающие для защиты различных частей электрооборудования автомобиля. При превышении допустимых параметров на конкретном участке автомобильной сети сгорает предохранитель, тем самым обесточивая поврежденный участок, а можно сказать, спасает машину от более неприятных ситуаций, даже от пожара.

Однако не забывайте, что перед заменой перегоревшего предохранителя в блоке предохранителей ВАЗ 23109 нужно сначала узнать, по какой причине он сгорел, устранить эту неисправность и только потом ставить новый предохранитель.Если сразу установить новый предохранитель, не выясняя причин, в лучшем случае новый «предваритель» сгорит, а в худшем случае устроим пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте осторожны при установке новых предохранителей, иначе при несоблюдении «амперожа» выйдет из строя электрооборудование автомобиля.

Монтажный блок На ВАЗ 2109 устанавливалось несколько видов. Расположение и типы предохранителей на них были разными.Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-372,2010-18 уже имели предохранители ножевого типа и расположение на платах предохранителей отличалось.

Каждая плавильная вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым продолжая зону поиска неисправности.

Номер предохранителя * Защищенные цепочки электронной почты
1 (8a) F9 (7,5A) Фара противотуманная правая
2 (8a) F8 (7,5A) Левая противотуманная фара
3 (8a) F1 (10A) Очистители фар (на момент включения).Реле включения очистителей фар (контакты). Аптека Omock Pharmacy Valve
4 (16a) F7 (30A) Очистители фар (рабочий режим). Реле включения очистителей фар (обмотка). Электродвигатель стеклоомывателя. Мотор-редуктор силовой агрегат. Реле времени заднего слоя. Клапаны включения омывателя ветровых и задних стекол. Реле (обмотка) включения двигателя вентилятора охлаждения электродвигателя вентилятора. Реле (обмотка) включения плиты заднего стекла. Контрольная лампа обогрева заднего стекла.Лампа освещения значка
5 (8A) F16 (15A) Указатели поворота и триггер указателей поворота и аварийная ситуация (в режиме индикации поворота). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода). Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа стояночного тормоза. Светильник Табо "Стоп". Указатели температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8a) F3 (10A) Задние фонари (стоп-сигналы).Освещение палафона
6 (8a) F6 (30A) Электростеклоподъемники передних дверей. Включение стеклоподъемников
7 (8a) F10 (7,5A) Светильники для вывески ссуды. Подкаст-лампа. Световые приборы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16a) F5 (20A) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения.
9 (8A) F10 (7,5A) Левая фара (общий свет). Фонарь задний левый (габаритный свет)
10 (8a) F11 (7,5A) Фара правая (общий свет). Фонарь задний правый (габаритный свет)
11 (8a) F2 (10A) Указатели поворота и метка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16a) F4 (20A) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла.Розетка для переносной лампы. Сигарета
13 (8a) F15 (7,5A) Фара правая (Far Light)
14 (8a) F14 (7,5A) Левая фара (Дальний свет). Контрольная лампа в комплекте фары Highlands
15 (8a) F13 (7,5A) Левая фара (средний свет)
16 (8a) F12 (7,5A) Фара правая (средний свет)
* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722

Говоря о блоке предохранителей ВАЗ 2109, нельзя не упомянуть реле, которые также устанавливаются в автомобильный монтажный блок.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099.Также примените подробную схему предохранителей в монтажном блоке.


Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель

Ампер

Что отвечает:

Противотуманные фары правые

Противотуманные фары слева

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворот
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Check»
Открытие дверей

Освещение салона
Фонари задние

Электрические стеклоподъемники

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Звуковой сигнал

Фонарь задний правый, газ

Избегание

Нагревательный элемент обогрева заднего стекла
Включение обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Сигарета

Фара правая

Фара левая

Ближний свет, левая фара

Средний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Воздушная заслонка карбюратора
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Проверка»
Открытие дверей

Тормоза задние
Освещение салона

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Вентилятор радиатора

Габрит задний левый

Габрит задний правый

Аварийный сигнал

Сигарета
Обогрев заднего стекла

Фары дальнего света правые

Дальний свет, левая фара

Ближний свет, левая фара

Средний свет правой фары

Автомобиль представляет собой сложный механизм, с множеством различных узлов, деталей и электрических цепей, читайте в статье -.Для защиты последних (в основном от перегрузки и короткого замыкания) предусмотрены предохранители, которые в ВАЗ 2109 по большей части объединены в один блок - установка, он же блок предохранителей.

Что нужно знать о блоке предохранителей 2109?

  1. На ВАЗ 2109 под капотом машины находится блок предохранителей: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить два варианта монтажного блока «Девятка»: старый, тип 17.3722, и новые, 2114-3722010-60 / 2114-3722010-18 (устанавливаются на автомобили ВАЗ с 1998 года). Их отличие - различное обозначение реле, разъемов и предохранителей; Разная оценка последнего, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора системы охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей представляют собой порядковые номера последнего, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них.Например, предохранитель с обозначением F3 в новом монтажном блоке (предохранитель соответствовал цифре 6) отвечает за освещение кабины и задние стоп-сигналы, а предохранитель F1 (до 1998 года - предохранитель номер 3) - за Faromusers и Faroocomitters, а также T d.

Блок-схема предохранителей ВАЗ 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения фартокомитеров;
  2. (К1) Реле времени омывателя заднего стекла;
  3. (К2) Отключение индикаторов вращения и аварийной сигнализации;
  4. (К3) реле переключателя;
  5. контактные перемычки на месте реле контроля ограничения;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения танцевального света;
  9. (K11) ОТНОСИТЕЛЬНО НАДЕЖНЫХ БУМАЖНЫХ ФОНАРОВ;
  10. Предохранитель
  11. ;
  12. (К9) включение электродвигателя вентилятора охлаждения двигателя;
  13. (К8) переключатель реле звукового сигнала;

Монтажный блок 2114-3722010-60.

Схема соединений узла крепления 2114-3722010-60.

  • внешняя цифра в обозначении вилки - это количество колодок, а внутренняя - условный номер вилки.
  • поплавковые предохранители F1-F16.
  • Средний свет Реле фар K9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения заднего стекла К7.
  • реле включения очистителей фар К1.
  • включение сюжета на К5.
  • реле контроля исправности ламп К4.
  • Выключатель очистителя лобового стекла K3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного узла 17.3722.

  • выключатель поворотов и сигнализаторов К2;
  • пловцов переключатель К3;
  • реле электрических стеклоподъемников (не установлено) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени заднего стекла С1;
  • включение вентилятора охлаждения электродвигателя, вентилятора системы вентилятора К9;
  • реле включения Faroocious C6;
  • реле включения обогрева заднего стекла К10;
  • включение звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • средний свет Реле фар К11;
  • внешняя цифра в обозначении вилки - количество колодок, а внутренняя - условный номер вилки;

Возможные неисправности предохранителей ВАЗ 2109 и способы их устранения.

1. Поломка предохранителя (одного или нескольких).

Это наиболее частая поломка монтажного блока. Устранить его просто: купить новый соответствующий предохранитель с желаемой силой тока и установить на место старого. Но не забудьте выяснить причины выхода последнего. В противном случае проблема может повториться.

2. Окисление контактов платы с текущими дорожками.

Еще одна довольно частая проблема, из-за лучшего расположения блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она здесь является источником проблем, которые можно решить двумя способами: первый - это покупка нового монтажного блока и установка его на место, доступное, а второй - просто очистка оксидных контактов. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подходить ответственно, а все действия - предельно аккуратно и аккуратно.

Итак, отключите все имеющиеся в блоке реле и предохранители, снимите плату, почистите с помощью обычного растворителя (здесь важно - чтобы не повредить круг микросхем, придется поработать паяльником. ), и верните все на место в обратном порядке.

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип - монтажный блок с 11 реле, есть два варианта:

Установочный блок старого образца (самый единичный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо. У них 11 релюсов и 16 предохранителей.Разъем S11 находится сбоку, а контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке размеров.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Фарукомитеры: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Фарукомитера К6.Если включить омыватель лобового стекла, то реле включилось, а если фары включены, то на моторы ш7 / 3 подавали плюс.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы ...

Омыватель заднего стекла: Бунт релюшки омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно течет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже непонятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 - реле времени стеклоомывателя заднего стекла

K3 - реле стеклоочистителя
K4 - Реле контрольных ламп (или перемычка, или ничего)
K5 - Реле болевого света
K6 - Реле очистителей фазовых ламп
K7 - реле питания электрические стеклоподъемники
K8 - Реле включения звука
K9 - СВЯЗЬ С РЕЖИМОМ ИГРЫ ВЕНТИЛЯТОР ДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМА
K10 - Реле обогрева заднего стекла
K11 - Реле включения ближнего света фар
Выключатели:
1 (8A) Правый противотуман свет, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16A) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание разгрузочной коробки
5 (8А) указателей поворота и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода). Мотор и включение переключателя очистки лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрева сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа. Фонарик для освещения приборов.Лампа постоянного наружного освещения.
8 (16А) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Токовый сигнал и включение
9 (8А) Фара левая (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Лампа непрерывного включения дальнего света
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Расположен предохранитель задних противотуманных фар (8a) с таким типом монтажных колодок рядом с их переключателем.

Второй тип - монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле очистителей фар, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 - Реле Фаруциллара
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеров: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Генератор зарядка: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключается напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки щитка приборов:
- Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. От него на реле дальнего света и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
- Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс). Есть "разрешающие" провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: K1 - реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому sh3 / 16 (плюс от кнопки) пошел прямо на sh7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что были рядом) стали использовать ш6 / 1, подключили к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. В основном это автомобили с электронной педалью газа.
Реле:
K1 - Реле включения очистителей персонала
OR
K1 - Реле включения вентилятора двигателя (E-gas)
K2 - Реле-указатели хода экскаватора и сигнализации
K3 - Реле очистителя ветрового стекла
K4 - Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 - Реле включения электрических стеклоподъемников
K6 - Реле включения звука
K7 - Реле выхода заднего датчика
K8 - Реле включения дальнего света фар
K9 - Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фонарей. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Свет багажника
F4 (20А) Прикуриватель. Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30A) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электрических стеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла.Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas - это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Лампа непрерывного включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Повторное замораживание индикаторов поворота и аварийной сигнализации (в режиме индикаторов поворота). Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода).Мотор и переключающее реле очистителя лобового стекла. (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские). Заказчик сигнализации Anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе обогрева заднего ветра
F17-F20 Запасные предохранители

Поворачивает

и не работает аварийка ваз 2109

С ситуацией, когда не работают поворотники и аварийные огни ВАЗ 2110 или других моделей, сталкивается большая часть владельцев ВАЗ, и зачастую проблема застает их врасплох.Самая частая причина, по которой не работают поворотники на ВАЗ 2109, - вышла из строя автоэлектрика.

Кстати, большинство ВАЗов комплектуются похожими схемами подключения, которые ремонтируются одинаково, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.

Цепь указателей поворота и аварийной сигнализации

Причины поломки

Чтобы предотвратить ситуацию, когда не работают поворотные и аварийные огни, определите причину, по которой они вышли из строя. К наиболее частым факторам электрического сбоя в автомобиле относятся:

  • разгерметизация. Это приводит к попаданию воды и грязи в электрическую систему;
  • окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть это несложно: при выключении указателя поворота и разборке оптики вы увидите зеленый налет. Чтобы удалить его, протрите тряпкой и попробуйте подать напряжение на контакт;
  • сломан предохранитель. Чтобы не попасть в ситуацию, когда перестало работать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2).Далее вам просто нужно его заменить. Помимо выхода из строя предохранителя, можно столкнуться с проблемой замены его контактов;

Блок крепления предохранителей ВАЗ 2109 2108 21099

  • Перегорела лампочка. Если по этой причине происходит отсутствие света, просто замените лампу на новую;
  • поломка переключателя или кнопки. Если не работают поворотники и аварийные огни, доберитесь до переключателя, расположенного под рулевым колесом, чтобы зафиксировать его, и разберите его.Кнопку можно просто заменить;
  • обрыв проводки.

Как исправить

Когда не работают поворотники и аварийные огни, у электрика в машине чаще всего "неисправность" реле, которое отвечает за подачу напряжения.

Чтобы предотвратить возникновение проблем в будущем, выполните следующие действия:

  • узнайте, где находится реле. Его расположение указано в прилагаемой к автомобилю инструкции;
  • стук по реле.Часто причина кроется в банальном «залипании», и легкий удар возобновляет работу оптики;
  • если меры не помогли, и у вас по-прежнему не работает освещение, замените реле, потому что изделие недорогое.

Что делать, если не работают поворотники на ВАЗ 2109 ? Такая проблема довольно часто встречается у ВАЗоводов и может застать вас врасплох в самый неподходящий момент. Причин этого неприятного события может быть несколько. Попробуем разобраться.

Не работают поворотники на ВАЗ 2109 - причина в электрике автомобиля, будем искать проблему. Кстати, большая часть модельного ряда Тольяттинского автозавода имеет аналогичную электрическую схему. Устранение такого недуга не займет много времени и не требует грандиозных бюджетов, поэтому справится новичок .



Первые шаги


Проблем с поворотником или сигнализацией может быть несколько, например они просто не мигают.Причина, скорее всего, кроется в реле, которое отвечает за прерывистую подачу напряжения. В этом случае нужно добраться до реле, его точное расположение указано в стандартной инструкции, которой комплектуется любой автомобиль. Дойдя до реле поворотников, в первую очередь слегка постучите по нему, возможно, произошло элементарное заедание.

Если это не помогает, рекомендуется заменить реле - это не так дорого, чтобы попытаться починить самостоятельно. Также, чтобы избежать такой проблемы, спросите о причинах, повлиявших на преждевременный выход реле из строя.

Если этого не сделать, то какой смысл ставить новую, то же будет учтено. К причинам, которые могут повлиять на выход из строя реле , можно отнести попадание влаги .



Этот компонент транспортного средства должен быть герметично защищен от попадания влаги из окружающей среды ... Кроме того, влага может повлиять на клейкость, с которой реле подключено к электросети. Эффект - постепенное окисление и потеря контакта. Это вторая по популярности причина неработающих поворотников.

Окисление - это зеленый налет, являющийся диэлектриком. Для его устранения достаточно счистить этот налет подручными средствами и попробовать запитать элемент.

Проверить блок предохранителей , прочитать инструкцию и определить предохранитель (чаще всего это К2), отвечающий за указатели поворота. Очень часто именно предохранители вызывают неработающие поворотники.

Замените предохранитель с маркировкой на аналогичный. Помимо этого момента хотелось бы отметить тот факт, что контакты предохранителей тоже могут подвергаться окислению, поэтому их нужно проверять на это.

Если у вас не включается один из поворотников, скорее всего у него лампа просто перегорела ... Заменить на рабочий вариант.



В бедах с неработающими поворотниками тоже могут быть виноваты переключатели, да, может выйти из строя именно переключатель. Вы должны попасть туда, чтобы проверить. Кстати, если у вас поворотники работают, но не работает сигнализация, то причина кроется в неисправности кнопки, отвечающей за включение аварийного света.Те же проблемы могут быть причинами не выключения поворотников.

Все эти элементы имеются в наличии у автомобильных товаров и стоят недешево, поэтому рекомендуется просто заменить.

Быстро мигающие поворотники могут быть причиной того, что могла перегореть одна из ламп или окисление гусениц в электронном блоке управления. Также рекомендуется попробовать почистить «массу» поворотников.

Вот некоторые из основных причин, влияющих на неисправности ретрансляторов и аварийных групп.Не работают поворотники на ВАЗ 2109? Надеемся, эта статья поможет вам разобраться с этой проблемой.

При включении сигнализации с помощью кнопки, расположенной на передней панели, в ее работе будут участвовать реле и лампы указателей поворота. Электрическая цепь этой цепи будет защищена двумя предохранителями, расположенными в монтажном блоке под капотом автомобиля.

Если после нажатия кнопки аварийной сигнализации на панели приборов не мигала сигнальная лампа указателей поворота, это будет свидетельствовать о том, что она не работает.Начать поиск причины неисправности нужно с проверки предохранителей F5 и F11 , если в вашем автомобиле установлен монтажный блок 17.3722-01М. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, больше указанных цифр. Тогда ориентируйтесь на символы, расположенные на обратной стороне крышки монтажного блока. Предохранитель аварийной сигнализации обозначен треугольником , а предохранитель указателя поворота - двумя стрелками .

При исправных предохранителях и неокисленных контактах надо будет проверить реле указателя поворота К2.Самый простой способ проверить - заменить его заведомо исправным. Если в этом случае не работает аварийка на ВАЗ 2109, то придется прозвонить провода и проверить контакты в колодках разъемов. Начать нужно с проверки напряжения на контактах предохранителей и на выводе № 5 колодки Х2 монтажного блока (красно-черный провод). Если на этом контакте нет напряжения, то придется снимать монтажный блок и искать в нем причину отсутствия напряжения.Прежде всего, нужно посмотреть, не поврежден ли путь, по которому ток течет к этому контакту.

Если есть напряжение на выводе 5, снимать монтажный блок не нужно, а только кнопку тревоги и проверять напряжение на выводе под тем же номером 5. Если есть напряжение, то кнопка тревоги должна быть измененный.

Указатели поворота работают только при включенном зажигании ... При движении под рулевым переключателем вверх или вниз должны загореться соответствующие лампы с правой или левой стороны автомобиля, срабатывая с частотой мигания около 60 циклов в минуту.Все остальные режимы работы будут считаться неисправными.

Самой простой неисправностью, которую легко выявить и устранить, будет перегорев одной из ламп указателей поворота. В этом случае оставшаяся работающая лампа будет мигать с удвоенной частотой , а контрольная лампа на панели приборов вместо мигания начнет гореть постоянно, сигнализируя водителю о неисправности. При замене перегоревшей лампы обязательно нужно установить точно такую ​​же мощность (21Вт).Но и здесь есть подводные камни. Если на автомобиле ВАЗ 2109 эксплуатируется с прицепом , то индикатор на панели приборов не сообщит вам о перегоревшей лампе. Поэтому в этом случае их необходимо проверить визуально.

В задних фонарях питание от жгута проводов к лампам идет через монтажную ленту ... В случае протечки задних фонарей пыль и влага попадут на монтажную планку и разъедают участки цепи. В результате не загорится даже исправный указатель поворота.

Режим мигания указателей поворота будет оборотов реле , расположенного в монтажном блоке. При выходе из строя мигание ламп прекращается. Чтобы добраться до дома или места ремонта, можно снять это реле с монтажного блока, а вместо него поставить перемычку между выводами 49 и 49а. А вот мигающий режим работы может сделать только сам водитель, работая под рулевым переключателем.

На под рулевым переключателем неисправности чаще не в их электрической части, а в механической.В частности, он должен автоматически вернуться в выключенное положение после завершения поворота. Если этого не произошло, то его просто придется заменить, так как эту неисправность устранить невозможно. Связано это с поломкой скоб внутри переключателя.

Редкой, но все же возможной неисправностью поворотников на ВАЗ 2109 может быть выход из строя самого монтажного блока ... Вряд ли удастся устранить своими силами, особенно в дороге.

Вся электрическая цепь указателей поворота защищена предохранителем на 8 ампер , установленным в монтажном блоке. Естественно, если он перегорит, то ни правая, ни левая сторона указателей поворота работать не будут.

Если на ВАЗ 2109 не работают поворотники, то движение следует прекратить. Потому что другие водители не увидят, куда вы поворачиваете, и возникает аварийная ситуация. Это еще и страшно, потому что многие не сразу замечают, что у них не работают поворотники, и продолжают ездить с неработающими поворотниками.То, что на ВАЗ 2109 не работают поворотники, понять очень просто, включите указатель поворота и посмотрите указатель поворота на панели приборов.

Индикатор на панели приборов должен мигать. В этом случае, если двигатель не заводится, вы услышите щелчки - это щелкает реле поворота.
Если лампочка на панели приборов не мигает, а горит, значит повороты не работают.
Есть несколько причин, по которым не работают поворотники на ВАЗ 2109:
1) Неисправное реле поворота
2) Перегорание указателя поворота
1) При неисправности реле поворотников горит лампочка на панели приборов зеленым, не мигая.Однако это не означает, что ваше реле поворота неисправно.



Вполне может быть плохой контакт между реле поворота и гнездом реле в монтажном блоке. Проверить просто - включить поворот и пошевелить реле поворота.


Если был плохой контакт, то в определенный момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Монтажный блок ВАЗ 2109 находится в не очень удачном месте и постоянно


заливает водой, затем засыпает снегом и льдом.Поэтому плохой контакт реле в монтажном блоке для ВАЗ 2109 - обычное дело.


2) При перегорании одного из витков индикатор на панели приборов будет мигать, как будто все в порядке. В этом случае перегоревшая лампочка выявляется только при визуальном осмотре автомобиля. Это очень легко делают владельцы ВАЗ 2109 с сигнализацией. Каждый раз, когда водитель выходит из машины, он включает сигнализацию, и машина мигает на всех поворотах в течение пары секунд.Приехал водитель, выключил сигнализацию ВАЗ 2109, машина снова моргнула поворотами. Часто бывает, что лампочка не перегорела, а просто плохой контакт лампочки с патроном фары.
В этом случае достаточно просто постучать кулаком по фаре, может появиться контакт.

Ваз 2109

поворотники рабочие и аварийка no

Что делать, если не работают поворотники на ВАЗ 2109 ? Эта проблема довольно распространена среди ВАЗоводов и может застать врасплох в неподходящий момент.Причин этого неприятного события может быть несколько. Попробуем разобраться.

Не работают поворотники на ВАЗ 2109 - причина в электрике автомобиля, будем искать проблему. Кстати, подобная электрическая схема имеет большую часть модельного ряда Тольяттинского автозавода. Устранение такого недуга не займет много времени и не требует амбициозных бюджетов, поэтому с ним справится новичок .



Первые шаги


Проблем с поворотниками или сигнализацией может быть несколько, например они просто не мигают.Причина, скорее всего, кроется в реле, которое отвечает за прерывистую подачу напряжения. В этом случае нужно добраться до реле, его точное расположение указано в стандартной инструкции, которой оснащена любая машина. Когда дойдете до реле поворотников, сначала слегка постучите по нему, может было элементарное залипание.

Если это не помогает, рекомендуется заменить реле - это не так дорого, чтобы попробовать отремонтировать самостоятельно. Также, чтобы избежать этой проблемы, спросите о причинах, повлиявших на преждевременный выход реле из строя.

Если этого не сделать, какой смысл ставить новую, его ждет тоже самое. К причинам, которые могут повлиять на выход реле, можно отнести влажность .



Этот компонент транспортного средства должен быть герметично защищен от попадания влаги из окружающей среды. Кроме того, влага может повлиять на признаки, по которым реле подключается к электрической линии. Этот эффект - постепенное окисление и потеря контакта. Это вторая по популярности причина неработающих поворотников.

Окисление - зеленый налет, являющийся диэлектриком. Для устранения достаточно очистить этот налет подручными средствами и попробовать запитать элемент.

Проверить блок предохранителей , прочитать инструкцию и определить предохранитель (чаще всего это К2), отвечающий за указатели поворота. Очень часто именно предохранители вызывают неактивность поворотников.

Замените предохранитель с маркировкой на аналогичный. Помимо этого момента хотелось бы отметить то, что контакты предохранителей тоже могут окисляться, поэтому их нужно проверить на это.

Если не включить один из поворотников, скорее всего, у него просто перегорела лампа . Замени его на рабочую версию.



В бедах с неработающими поворотниками могут быть виноваты переключатели, да, может выйти из строя именно переключатель. Вам нужно будет проверить. Кстати, если у вас работают поворотники, но не работает сигнализация, то причина кроется в неисправности кнопки, отвечающей за включение аварийного света.Эти же проблемы могут быть причинами того, что не выключаются поворотники.

Все эти позиции есть среди автотоваров и стоят недешево, поэтому их рекомендуется просто заменить.

Быстро мигающие поворотники могут привести к тому, что могла перегореть одна из ламп , либо произошло окисление дорожек в электронном блоке управления. Также рекомендуется попробовать почистить «массу» поворотников.

Вот некоторые из основных причин, влияющих на неисправность ретранслятора и аварийную ситуацию.Не работают поворотники на ВАЗ 2109? Надеемся, эта статья поможет разобраться с этой проблемой.

При включении сигнализации с помощью кнопки, расположенной на передней панели, в ее работе будут участвовать реле и указатели поворота. Электрическая цепь этой схемы будет защищена двумя предохранителями, расположенными в монтажном блоке под капотом автомобиля.

Если после нажатия кнопки аварийной сигнализации на панели приборов не мигала сигнальная лампа указателей поворота, это будет свидетельствовать о том, что она не работает.Искать причину выхода из строя нужно с проверки предохранителей. F5 и F11 , если в вашем автомобиле есть монтажный блок 17.3722-01M. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, указанные выше, с указанными номерами. Затем следуйте символам, расположенным на обратной стороне крышки монтажного блока. Аварийный предохранитель обозначен треугольником , а предохранитель указателя поворота двумя стрелками .

С целыми предохранителями и неокисленными контактами надо будет проверить реле указателя поворота К2.Самый простой способ проверить - заменить его заведомо исправным. Если в этом случае на ВАЗ 2109 не работает аварийная лампа, то придется прозвонить провода и проверить контакты в колодках разъемов. Начать нужно с проверки напряжения на контактах предохранителей и на выводе №5 блока Х2 монтажного блока (красно-черный провод). Если на этом контакте нет напряжения, то придется снимать монтажный блок и искать в нем причину отсутствия напряжения. Прежде всего, нужно посмотреть, не поврежден ли путь, по которому ток течет к этому контакту.

При наличии напряжения на выводе № 5 уже необходимо снять монтажную колодку, кроме кнопки включения сигнализации, и проверить с ней напряжение на выводе под тем же номером 5. Если есть напряжение, то кнопку аварийной сигнализации придется менять.

Указатели поворота работают только с зажиганием на . При движении вверх или вниз под рулевым переключателем соответствующие лампы на правом или левом борту автомобиля должны загореться с частотой мигания около 60 циклов в минуту.Все остальные режимы работы будут считаться неисправностью.

Самой простой неисправностью, которую легко выявить и устранить, будет перегорев одной из ламп указателей поворота. При этом оставшаяся лампа будет мигать с двойной частотой , а контрольная лампа на панели приборов вместо мигания начнет гореть постоянно, сигнализируя водителю о неисправности. При замене перегоревшей лампы обязательно нужно установить точно такую ​​же мощность (21Вт).Но здесь есть подводные камни. Если на автомобиле ВАЗ 2109 эксплуатируется с прицепом , индикатор на панели приборов не сообщит вам о перегоревшей лампе. Поэтому их в этом случае нужно проверять визуально.

В задних фонарях питание от жгута проводов к лампам идет через монтажную ленту . Если задние фонари негерметичны, на монтажную ленту попадет влага и пыль, что приведет к коррозии участков цепи. В результате не загорится даже исправная лампа указателей поворота.

Обеспечить режим мигания указателей поворота включит реле , расположенное в монтажном блоке. В случае выхода из строя мигание ламп прекращается. Чтобы добраться до дома или места ремонта, вы можете снять это реле с монтажного блока, а вместо этого поставить перемычку между выводами 49 и 49а. А вот мигающий режим работы может сделать только сам водитель, работая под рулевым переключателем.

На под поворотным переключателем угла неисправности чаще не в электрической части, а в механической.В частности, он должен автоматически вернуться в выключенное положение после завершения поворота. Если этого не произошло, то его просто придется заменить, так как эту неисправность устранить невозможно. Это связано с поломкой скоб внутри переключателя.

Редкой, но все же возможной неисправностью поворотников на ВАЗ 2109 может быть выход из строя самого монтажного блока . Самостоятельно устранить его вряд ли удастся, особенно в дороге.

Вся электрическая цепь указателей поворота защищена 8-амперным предохранителем , установленным в монтажном блоке.Естественно, если он перегорит, ни правая, ни левая сторона указателей поворота работать не будут.


Что делать в ситуации, когда не работают поворотники ВАЗ 2109, мы расскажем в этой статье. Вообще, ездить с холостыми поворотниками очень опасно, потому что таким образом вы в несколько раз увеличиваете риск аварий, а сотрудники ГИБДД не прочь «заработать» при виде такой машины. Поэтому, если перестали работать поворотники или хотя бы один из них, эту проблему нужно срочно решать.К счастью, в схеме нет ничего сложного, и все распространенные проблемы полностью известны.

Поворотники ВАЗ 2109 не работают по нескольким причинам, которые мы все рассмотрим. А чтобы уберечь вас от лишней траты денег, мы расскажем, как найти неисправный элемент и поменять только его, а не покупать много разных запчастей.

Проблемы с реле

Чаще всего выходят из строя реле сигнализации и поворотников. Симптомы вышедшего из строя реле следующие: ни одна лампа указателя поворота не работает ни с левой, ни с правой стороны.Также вообще не работает аварийка. В общем, полная тишина.

Перед проверкой или покупкой нового реле стоит проверить предохранитель сигнализации. Если сгорит, то ничего работать не будет. Перегоревший предохранитель необходимо заменить новым; однако нет никакой гарантии, что он не взорвется снова. Часто предохранители сгорают именно из-за неисправности реле.

Нужное нам реле находится в блоке предохранителей, под капотом. Можно попробовать вытащить реле и слегка постучать по ладони.Часто бывает, что внутри «залипают» контактные элементы. Если после таких манипуляций все заработало, значит проблема действительно в реле и нужно готовиться к его замене, ведь оно может снова заедать в самый неподходящий момент.


В ситуации, когда предохранитель цел и не работает нажатие реле на ладони, нужно покупать новое реле. Так что дело как раз в этом. Стоит такое новое реле порядка 150-200 рублей, продается в любом магазине автозапчастей.

Переключатель указателей поворота

Хотя и редко, но бывает, что выходит из строя переключатель указателей поворота на рулевой колонке. Симптомы этой неисправности следующие: левая, правая или обе стороны поворотников не работают, но сигнализация работает исправно. Чтобы окончательно убедиться в этой неисправности, можно попробовать «моргнуть вдаль», с большой вероятностью ничего не произойдет.

В такой ситуации поможет замена подрулевого переключателя. Его ремонт не имеет смысла из-за одноразовой конструкции и невысокой стоимости новой детали.Работа по замене этой запчасти займет не более 20 минут. Важно только помнить, что в розетке выключателя есть защелки, которые необходимо зажать рукой, иначе есть риск сломать крепление.


Проблемы с влажностью

Блок крепления предохранителей на девятке находится в очень уязвимом для влаги месте, под капотом и даже в том месте, где течет вода. Часто бывает, что внутрь агрегата попадает влага, и начинаются проблемы с электрикой.Поэтому причину холостых поворотников также следует искать в блоке предохранителей.

Для начала нужно вытащить предохранители поворотников и аварийки, осмотреть их. Если они подгорели, то их естественно заменить. При попадании влаги на контактные ножки может образоваться налет, нарушающий токопроводимость. Если вы заметили налет на ножках предохранителей или реле, часто зеленоватого оттенка, то агрегат необходимо почистить.

В идеале блок нужно снять с машины и вытащить все реле и предохранители.Далее разобрать, чтобы добраться до контактной части, и хорошо очистить все контакты ватой, смоченной в спирте. Это поможет добиться хорошей работы всех электриков, но ненадолго. Со временем вода снова проникнет во все трещины и образуется налет.

Многие владельцы по-разному защищают свои монтажные блоки от влаги. Кто-то замазывает все трещины силиконовым герметиком, а кто-то просто цепляется за блок медицинских бахил. Появление бахил под капюшоном, мягко говоря, удивительно, однако этот способ достаточно эффективен.


Если нет времени снимать и разбирать весь блок, и нужно ехать, можно просто очистить ножки контактов от налета и немного распылить на контакты в смазочном узле WD-40. Такие манипуляции восстановят проводимость нужных нам элементов и поворотники заработают.

Короткое замыкание

Если ваше устройство сухое и без налета, а предохранители поворотов или аварийного освещения перегорели, это может быть короткое замыкание.Если при замене перегоревшего предохранителя не начинают работать поворотники, а только что установленный предохранитель перегорает, то нужно искать «коротышку». Скорее всего, не работают поворотники ВАЗ 2109 из-за того, что некоторые провода оборваны / потрепаны и касаются кузова автомобиля. В этом случае правильнее всего будет обратиться к электрикам, они такие вопросы решают быстро.

Если на ВАЗ 2109 не работают поворотники, то движение автомобиля следует прекратить.Потому что другие водители не увидят, куда вы поворачиваете, и возникает аварийная ситуация. Это еще и страшно, потому что многие не сразу замечают, что у них не работают поворотники, и продолжают ездить с неработающими поворотниками. То, что на ВАЗ 2109 не работают поворотники, понять очень просто, включите указатель поворота и посмотрите на указатель поворота на панели приборов.

Индикатор на приборной панели должен мигать. Более того, если двигатель не заводится, вы услышите щелчки - это щелкает реле поворота.
Если лампочка на панели приборов не мигает, а горит, значит повороты не работают.
Причин того, что не работают поворотники на ВАЗ 2109, несколько:
1) Неисправность реле поворотов
2) Перегоревший свет поворотов
1) При неисправности реле поворотов лампа на панели приборов горит зеленым цветом без мигает. Однако это не означает, что ваше реле поворотов неисправно.



Вполне может быть плохой контакт между реле изгиба и монтажным гнездом реле в монтажном блоке.Проверить легко - включить загиб и сдвинуть реле загиба.


Если был плохой контакт, то в какой-то момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Монтажный блок ВАЗ 2109 находится в не очень удачном месте и его постоянно

.


иногда заливает водой, потом засыпает снегом и льдом. Поэтому плохой контакт реле в монтажном блоке для ВАЗ 2109 - обычное дело.


2) При перегорании одного из витков указатель на приборной панели будет мигать, как будто все в порядке. В этом случае перегоревшая лампочка обнаруживается только при визуальном осмотре автомобиля. Сделать это у владельцев ВАЗ 2109 с сигнализацией очень просто. Каждый раз, когда водитель выходит из машины, он включает сигнализацию, и машина мигает на всех поворотах в течение пары секунд. Приехал водитель, выключил сигнализацию ВАЗ 2109, машина снова моргнула, выключает повороты. Часто бывает, что лампочка не перегорает, а просто плохой контакт между лампочкой и патроном.
В этом случае достаточно просто постучать кулаком по фаре, может появиться контакт.

Где находится предохранитель от прикуривателя ВАЗ 2109. Чертежи сборочных блоков автомобилей ВАЗ

.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары.Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также прилагаем подробную схему предохранителей в монтажный блок.


Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель

Ампер

Что отвечает:

Противотуманные фары правые

Противотуманные фары слева

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворот
Задний фонарь
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Check»
Открытие дверей

Освещение салона
Фонари задние

Электрические стеклоподъемники

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Звуковой сигнал

Фонарь задний правый, газ

Избегание

Нагревательный элемент обогрева заднего стекла
Включение обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Сигарета

Фара правая

Фара левая

Ближний свет, левая фара

Средний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Воздушная заслонка карбюратора
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Проверка»
Открытие дверей

Тормоза задние
Освещение салона

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Вентилятор радиатора

Габрит задний левый

Габрит задний правый

Аварийный сигнал

Сигарета
Обогрев заднего стекла

Фары дальнего света правые

Дальний свет, левая фара

Ближний свет, левая фара

Средний свет правой фары

Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы.То есть все реле и предохранители размещены в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных систем электрооборудования дает возможность безотказной установки большого количества реле по всему корпусу машины и упрощает ремонтный процесс их замены. Для поиска неисправных элементов необязательно разбирать всю машину - достаточно просто заменить само устройство, которое подключается к схеме с помощью унифицированных разъемов.В этом мы помогаем. Далее приведем принципиальную электрическую схему МБ для автомобилей ВАЗ.

Узел крепления подборщика 2107

Номер предохранителя Цепи защищенные
F1 (8A) (10A) Фонари задние (фонарь заднего хода). Электротермичность нагревателя. Содержащая лампа и реле обогрева заднего стекла (обмотка)
F2 (8A) (10A) Электродвигатели очистителя и очистителя лобового стекла.Электро мото очистители и стиральные машины из флиса. Рели Очиститель лобового стекла. Рели очистители и фары (контакты)
F3 (8A) (10A) Запасной
F4 (8A) (10A) Запасной
F5 (16A) (20A) Элемент обогрева заднего стекла и реле обогрева (контакты)
F6 (8A) (10A) Сигаретчик. Розетка для лампы
F7 (16A) (20A) Звуковые сигналы и звуковые сигналы
F8 (8A) (10A) Беговые указатели в аварийном режиме.Переключатель и переходной переключатель индикаторов поворота и сигнализации в режиме аварийной сигнализации.
F9 (8A) (10A) Регулятор напряжения генератора (для а / м с генератором Г-222)
F10 (8A) (10A) Указатели поворота в режиме индикации поворота и соответствующая контрольная лампа. Включите электродвигатель вентилятора (обмотки). Контрольная лампа резерва топлива, давления масла, стояночных тормозов, уровня тормозной жидкости.Индикатор постоянной зарядки аккумулятора. Раздача устройств. Вольтметр. Система управления электропневмозажимным карбюратором.Лампочки стояночного тормоза.
F11 (8A) (10A) Фонари задние (стоп-сигналы). Подсветка салона внутри корпуса
F12 (8A) (10A) Фара правая (дальний свет). Аптеки Watching Relay (с включенным дальним светом)
F13 (8A) (10A) Фара левая (Дальний свет).Постоянный световой свет
F14 (8A) (10A) Фара левая (габаритный свет). Фонарь задний правый (габаритный свет). Пневматическое освещение номерного знака. Подкаст-лампа. Лампа постоянного освещения
F15 (8A) (10A) Фара правая (габаритный свет). Соответствующий задний фонарь (габаритный свет). Зажигание прикуривателя. Приборы Осветительные Лампы. Освещение Освещение Коробка Освещения
F16 (8A) (10A) Фара правая (ближний свет).Реле наблюдения за фазой Фантомное процентное реле (со средней подсветкой)
F17 (8A) (10A) Левая фара (средний свет)

Монтажный блок схемы 2105-3722010-02 Лада 21054, 21074

Цепи, защищенные предохранителями

Номер предохранителя Цепи защищенные
F1 (10A) Лампочки заднего хода. Электродвигатель подогревателя.Сигнал индикатора обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
F2 (10A) Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар (контакты).
F3 (10A) Запасной.
F4 (10A) Запасной.
F5 (20A) Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты).
F6 (10A) Сигаретчик. Часы.
F7 (20A) Звуковой сигнал. Реле переключения звукового сигнала. Электродвигатель вентилятора вентилятора системы охлаждения радиатора. Радио включение электродвигателя вентилятора охлаждения радиатора (Контакты)
F8 (10A) Указатели поворота (в режиме аварийной сигнализации). Знаки поворота (в режиме тревоги). Реле-прерыватель направления вращения и сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
F9 (7.5А) Лампы задних противотуманных фонарей. Включение задних противотуманных фонарей.
F10 (10A) Указатели поворота (в режиме индикации поворота). Указатели включения выключателя реле. Индикаторная сигнализация поворота. Тахометр. Топливный индекс. Сигнализатор запаса топлива. Сигнал включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийное состояние рабочей тормозной системы. Индикатор заряда аккумулятора.Обычный электровентилятор. Обмотка возбуждения генератора (Генератор 37.3701).
F11 (10A) Плаферы салонного освещения. Стоп-сигналы. Освещение освещения багажного отсека.
F12 (10A) Дальний свет фар (правая блок-фара).
F13 (10A) Дальний свет фар (левая блок-фара). Сигнал переключения дальнего света.
F14 (10A) Передний габаритный огонь (левая блок-фара).Задний габаритный огонь (правый фонарь). Освещение знака ссуды. Сигнализатор включения габаритных огней.
F15 (10A) Передний габаритный огонь (правая блок-фара). Задний габаритный огонь (левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения кровати. Часы (осветительная лампа).
F16 (10A) Средняя фара (правая блок-фара). Реле очистителей фар (обмотка реле).
F17 (10A) Средний свет (левая блок-фара).

Узел крепления подборщика 2108

А вот и монтажный блок нового образца. Блок схемы старого образца в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

Схема монтажного узла Лада Самара (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в контактных площадках, цвет подключаемых к ним проводов и электрических цепей.

г. г. г. Генератор г. Генератор Генератор г. г. г.
Разъем Контакт Цветной провод Назначение
Х1 (Ш2) 1 Б. электрические стеклоподъемники
2 г. Выключатель зажигания (кл. 15/2)
3 GP
4 GG Переключатель ЭЛ. Нагревателя дигатора
5 R Выключатель зажигания (кл.30/1)
6 Кр Выключатель зажигания (кл.30)
7 запирание дверей
8-P выключатель зажигания (кл.50)
Х2 (Ш3) 1 BG Выключатель очистителя заднего стекла
2 г. Указатели точки переключения (правые)
3 RP Выключатель стоп-сигнала
4 Б. Контрольная лампа исправности лампы
5 ПК
6 ГБ дверь передняя левая
7 О КОМПАНИИ
8 34 Контрольная лампа дальнего света
9 -
10 4 оборот задних противотуманных фар
11 сч. Контрольная лампа резерва топлива
12 ПК Контрольная лампа уровня топлива
13 г. до н.э. планер освещения салона
14 кг Контрольная лампа ручного тормоза
15 гC переключатель указателей поворота (левый)
16 эм. Начальник Фаруциллари
17 -
Х3 (Ш4) 1 Дж. датчик скорости
2 стр. Выключатель аварийной сигнализации
3 GP переключатель указателей поворота
4 сб Контрольная лампа уровня масла
5 С. вес
6 РБ Контрольная лампа омывающей жидкости
7 RO Контрольная лампа тормозных фонарей
8 3 Б. передняя часть
9 Жз. Переключатель стеклоочистителя
10 PG Картридж для подключения переносной лампы
11 Выключатель зажигания (кл.15)
12 РФ. Выключатель омывателя заднего стекла
13
14 Дж. Контрольная лампа постоянного света фар
15
16 SG указатель давления масла
17
18 R
19 SO переключатель стеклоочистителя
20 ИЗ переключатель стеклоочистителя
21 О КОМПАНИИ оборот задних противотуманных фар
Х4 (Ш5) 1 Zp Вкл.и контрольная лампа обогрева заднего стекла
2 ГБ Выключатель света фар (Дальний свет)
3 О КОМПАНИИ дворник
4 г. до н.э. выключатель наружного освещения
5 К ресостат осветительных приборов
6 R аккумулятор
7 NF. Переключатель очистителя и омывателя лобового стекла
8 О КОМПАНИИ блок ш5 монтажный блок клемма 3
9 Sch. Переключатель звуковых сигналов
10 Bp Выключатель стоп-сигнала
11 R аккумулятор
12 SP Выключатель света передней фары (средний свет)
13 сигнальная лампа
14 -
15 -
16 RG Контрольная лампа тормозной жидкости
17 ZB указатель температуры охлаждающей жидкости
18 КБ Подзарядка Контрольная лампа заряда аккумулятора
19 LC противотуманная фара противотуманная
20 RZ Контрольная лампа уровня охлаждающей жидкости
21 Дж. тахометр
Х5 (Ш5) 1 3 дальний свет (правый)
2 3ч. дальний свет (слева)
3 Sch. средний свет (левый)
4-P стартер (кл.50)
5 ПБ радиатор охлаждения электровентилятор
6 ИЗ средний свет (правый)
Х6 (Ш6) 1 -
2 3
3 GC указатель пробега (передний левый)
4 -
5 -
6 -
7 -
8 LC комбинезон пожарный (правый передний)
9 г. до н.э. Электровентилятор телеград.
10 LC Огонь габаритный (передний левый)
11 г. Указатель поворота (передний правый)
12 Выключатель света заднего хода
13 RG Датчик уровня тормозной жидкости
Х7 (Ш7) 1 -
2 GG эм.Начальник Фаруциллари
3 Б. эм. Начальник Фаруциллари
4 -
5 сб датчик уровня масла
6 Sch. звуковые сигналы
7 ИЗ датчик скорости
8 ZB датчик температуры охлаждающей жидкости
9 КБ (кл.61)
10 R Насос омывателя лобового стекла
11 г. до н.э. Выключатель лампы щитка
12 РБ Датчик уровня омывающей жидкости
13 РФ. тормозная накладка
14 -
15 KP тахометр
16 RZ датчик уровня охлаждающей жидкости
17 ZB реле противотуманных фар
Х8 (Ш8) 1 л.с. реле противотуманных фар
2 LC противотуманная пала (левая)
3 Дж. противотуманная пала (правая)
4 GP катушка зажигания
5 R (кл.30)
6 R (кл.30)
7 -
С. РФ. реле противотуманных фар
Х9 (Ш9) 1 РФ.
2 г. указатель хода (правый задний)
3 BG el Очиститель заднего стекла двигателя
4 Оч задние противотуманные фары
5 Sch. дверь задняя
6 ПК дверь передняя правая
7 г. до н.э. планер освещения салона
8 кг Датчик ручного тормоза
9 г. до н.э. Кнопки сигнализации открытой двери
10
11 ИЗ Лампа освещения номерного знака
12 ГБ дверь передняя левая
13 Б. планер освещения салона
14-P стоп-сигналы
15 J. Общий Пожар (Правый Задний)
16 3 Фонарь заднего хода
17 LC Общий Пожар (Левый Задний)
18 GG Очиститель заднего стекла
19 элементы обогрева заднего стекла
Х11 (Ш21) 1 Дж. насос
2 РФ. Клапан омывателя заднего стекла
3 -
4 J. насос
5 г. до н.э. лампа для подкастов
6 -
7 -
8 KC. лампа для подкастов
9 Б.
10 эм. Стеклоочиститель Окна
11 -
12 SO Датчик аварийного давления масла
13 -
14 R Клапан омывателя лобового стекла
15 SO эм. Стеклоочиститель
16 ИЗ Электронная почта дворника двигателя
17 ZB Электронная почта дворника двигателя
18 -
19 -

Узел крепления подборщика 2109

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей.На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но отличаются они подключением вентилятора охлаждения радиатора.

Номер предохранителя ' Цепи защищенные
1 (8 А) F9 (7.5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле включения очистителя
Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 А) F7 (30 А) Очистители фар (рабочий режим). Реле с очистителями персонала
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя.Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.
Значок лампы освещения
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватели поворота и аварийные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода).
Реле включения очистителя двигателя и лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло "Ситор". Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FB (10 А) Фонари задние (стоп-сигналы). Планка салонного освещения
6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей.Включение стеклоподъемников
7 (8 А) F10 (7,5 А) Светильники для вывески ссуды. Подкаст-лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Фара левая (габаритный свет).Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7,5 А) Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и этикетка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Сигарета
13 (8 А) F15 (7,5 А) Фара правая (Far Light)
14 (8 А) F14 (7.5 А) Фара левая (Дальний свет). Контрольная лампа включения высоких фар
15 (8 А) F13 (7,5 А) Фара левая (Ближний свет)
16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

Монтажный блок подборщика 2110

Цепи, защищенные предохранителями

Номер предохранителя Цепи защищенные
F1 (5A) Лампы Освещение Освещение Номер Вывеска Осветительные Приборы.Непрерывная лампа общего света. Освещение багажника. Люминесцентное освещение левой стороны
F2 (7,5 А) Левая фара (средний свет)
F3 (10A) Левая фара (Far Light)
F4 (10A) Правая противотуманная фара
F5 (30A) Электродвигатели стеклянных дверей
F6 (15A) Переносная лампа
F7 (20A) Электродвигатель вентилятора охлаждения двигателя.
F8 (20A) Нагревательный элемент заднего стекла. Реле (контакты) на включение обогрева заднего стекла
F9 (20A) Клапан рециркуляции. Супервизоры и омыватели ветрового, заднего стекла и фары (обмотки) обогрева заднего стекла
F10 (20A) Запасной
F11 (5A) Лампы габаритного света правой стороны
F12 (7.5А) Правая фара (средний свет)
F13 (10A) Фара правая (дальний свет). Лампа непрерывного света
F14 (10A) Левая противотуманная фара
F15 (20A) Электрообогрев сидений. Блокировка замка багажника
F16 (10A) Индикаторы повторного прекращения вращения и аварийной сигнализации (в аварийном режиме). Лампа непрерывной аварийной сигнализации
F17 (7.5А) Освещение салона освещения. Лампа индивидуального освещения. Молния выключателя зажигания. Круги стоп-сигнала. Шансы (или маршрутный компьютер)
F18 (25A) Подсветка Подсветка Badboxes. Контроллер нагревателя. Экипаж
F19 (10a) Запирание дверных замков. Контроль уровня платы за стоп-сигнал и габаритный свет. Указатели поворота с контрольными лампами. Фары обратного света. Возбуждение обмотки генератора. Блок индикации бортовой системы управления.Комбинация устройств. Шансы (или маршрутный компьютер)
F20 (7,5 А) Лампы задних противотуманных фонарей


Схема комбинации приборов ВАЗ
2110, г. 2110, 2111, 2112

Узел крепления подборщика 2113, 2114, 2115

Монтажная схема ВАЗ-2113, 2114, 2115 номер версии 1.

Схема установочного блока ВАЗ-2113, 2114, 2115 версия №2.

Нумерация разъемов в соединительных колодках ВАЗ 2113, 2114, 2115

Монтажный блок новых образцов-2113, 2114, 2115. Расположение предохранителей и реле.

К1-реле включения очистителей фар;
К2-реле пропуска вращения и сигнальные индикаторы;
К3-реле стеклоочистителя;
К4-реле контроля исправности ламп;
К5-реле стеклоподъемников;
К6-реле включения звуковых сигналов;
К7-реле включения электрообогрева заднего стекла;
К8-реле включения дальнего света фар;
К9-реле включения ближнего света фар; Предохранители
F1-F20;
X11 - Выводы подушек ремня безопасности

Цепи стола с предохранителями на ВАЗ 2114

Номер ПОССИВЕР Сила тока Цепи, защищающие предохранитель
F1 20 Реле включения задних противотуманных фар.Круги задних противотуманных фонарей. Знак задних противотуманных фонарей
F2. 10 Указатели поворота, указатели поворота реле Ravenger и указатели сигнализации (в режиме сигнализации) Контрольная лампа сигнализации
F3. 7,5 Планка переднего освещения кабины. Планшет центрального освещения кабины. Напольное освещение багажного отделения. Лампа освещения замка зажигания система управления двигателем. Лампы тормозных сигналов. Маршрутный компьютер (если установлен)
F4. 20 Патрон соединительный переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5. 20 Звуковой сигнал. Реле переключения звукового сигнала. Вентиляторная система охлаждения электродвигателя. Вентилятор предохранителя.
F6. 30 Электростеклоподъемники. Включение стеклоподъемников (Контакты)
F7. 30 Электродвигатель отопителя.Предохранитель печки ВАЗ 2114, ВАЗ 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения кровати. Реле обогрева заднего стекла (обмотка)
F8. 7,5 Предохранитель на противотуманки ВАЗ 2114, 2115 - Правая противотуманная фара
F9. 7,5 Предохранитель на противотуманки ВАЗ 2114, 2115 - Левая противотуманная фара
F10 7,5 Лампы габаритного света левой стороны.Ламповая сигнализация на габаритном свете. Лампы петлевого освещения. Подкапота лампы Устройство выключателя освещения. Предохранители лампы, выключатели освещения, бытовая техника, прикуриватель, пепельница, рычаги управления отопителем
F11 7,5 Лампы габаритного света справа
F12. 7,5 Фара правая (салазки)
F13 7,5 Левая фара (средний свет)
F14 7,5 Левая фара (Дальний свет).Лампа Far Light Light Heights
F15 7,5 Фара правая (Far Light)
F16 15 Указатели поворота, реле вращения и реле сигнализации (в режиме индикации вращения). Лампочки заднего хода. Реле контрольных ламп. Блок индикации бортовой системы управления. Комбинация устройств. Лампы лампы недостаточного давления масла. Лампа сигнализатора стояночного тормоза (сигналы стопорных предохранителей). Лампа сигнализатора уровня тормозной жидкости.Контрольная лампа разряда аккумуляторной батареи. Маршрутный комп (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Управление подогревом сидений.

Сложную работу автомобиля обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузок используйте предохранители. Все предохранители объединены в один навесной блок. Схема блока электрических предохранителей ВАЗ 2109 представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

  1. Эта монтажная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. ВАЗ 2109 Электросхема блока предохранителей выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Их по-разному относят к реле, используются разные типы предохранителей и, соответственно, разъемы для них разные.

Состав блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый - это печатная плата, к которой припаиваются все соединительные элементы с площадками. Второй - установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 - отвечает при намотке стекла сзади.
  2. К2 - поворотники и ДТП.
  3. К3 - дворник.
  4. K5 - Фары дальнего света.
  5. К6 - Фарукулятор.
  6. К8 - отвечает за сигнал.
  7. К9 - включение вентилятора в системе охлаждения мотора.
  8. К10 - отвечает за обогрев стекла сзади.
  9. K11 - Ближний свет фар.
Структура нового блока
  1. К1 - Фарукулятор.
  2. К2 - Барьер поворотников и ДТП.
  3. К3 - очиститель лобового стекла.
  4. К4 - контроль работы лампочек.
  5. К5 - отвечает за стеклоподъемники.
  6. К6 - Сигнальный сигнал.
  7. K7 - Стекло заднего вида с подогревом.
  8. K8 - Дальний свет.
  9. K9 - Средний свет.
Автоматические выключатели

Для различения гнезда предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип предусмотрен для защита от токов короткого замыкания
.

ВАЗ 2109 Так обозначается электросхема предохранителя.

  1. F1 - Уборщики ферм. Используйте предохранитель (10a).
  2. F2 - повороты и аварии (10а).
  3. F3 - Задний стоп-сигнал и плоскость кабины (10a).
  4. F4 - обогрев стекла и прикуриватель (20а).
  5. F5 - вентилятор сигнала и охлаждения (20а).
  6. F6 - стеклоподъемники на передних дверях (30а).
  7. F7 - Очиститель фар (во время работы) и вентилятор отопления (30а).
  8. F8 - Боевая L (7,5А).
  9. F9 - шрифт Тортка П (7,5А).
  10. F10 ЛАМПА Освещение приборной панели, сантехническая лампа и осветительные приборы (7,5А).
  11. F11 - Правый габарит и фара (7,5А).
  12. F12 - фары ближнего света П (10а).
  13. F13 - Фары ближнего света L (7,5A).
  14. F14 - Фары дальнего света и лампы включения этих фар (7,5A).
  15. F15 - Фары дальнего света P (7,5A).
  16. F16 - витки (15а).

Инструкция по замене предохранителя

Если в автомобиле есть проблема с каким-либо электроприбором, прежде всего проверьте предохранитель, отвечающий за исправную работу этой цепи.Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все цепи электрооборудования защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный дверной замок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

  1. При ремонте автомобильного электрооборудования необходимо отключить провод
    от минусовой клеммы АКБ.
  2. При замене предохранителей придерживаться установленной маркировки. Ни в коем случае не буду заменять их другими. Также нельзя лазить по цепи с джемпером.
  3. Также нельзя замкнуть провода, для проверки цепи на наличие искры повлечет за собой
    Сам прожиг текущей дорожки.
  4. Если есть необходимость снять блок, то использовать для этой цели отвертку
    по металлу нельзя.Это может повлечь за собой замыкание реле и храбрых тех же
    Walkways, что приведет к выходу из строя всей платы.
Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и вы собираетесь заменить задание
Блок нового образца на старый, то в этом случае обязательно подключите двигатель
Fan, который находится в системе охлаждения. через реле.

Я игнорирую, треки, по которым идет ток, будут сдуты.Если задача обратная, то есть старый поменяем на новый, то нужно установить новую версию датчика мощности электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Возникновение проблем на ВАЗ 21093 электро схемы может быть несколько.

  1. ВАЗ 21093 Электрическая схема легко меняется и очень легко заменяется. Тем более в интернете есть инструкция с фото и видео как это делается.Но можно и без него разобраться.
  2. Вся процедура аккуратная и без спешки.
  3. Отсоедините все имеющиеся предохранители и реле.
  4. Снимите саму плату. Далее либо заменить, либо почистить старый.
  5. Тщательно очистите растворитель до токовых дорожек, просто делайте все
    предельно аккуратно и осторожно, так как токовые дорожки
    легко могут повредить, а в случае повреждения придется паять.
  6. Собирать в обратном порядке.
  7. ВАЗ 21093 ОБОРУДОВАНИЕ Схема готова к выполнению своих функций.

Рельсовая машина Митино.

Автомобиль представляет собой сложный механизм, с множеством различных узлов, деталей и электрических цепей, читайте в статье -. Для защиты последних (в основном от перегрузки и короткого замыкания) предусмотрены предохранители, которые в ВАЗ 2109 по большей части объединены в один блок - установка, он же блок предохранителей.

Что нужно знать о блоке предохранителей 2109?

  1. На ВАЗ 2109 под капотом машины находится блок предохранителей: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить два варианта монтажного блока «Девятка»: старый тип 17.3722 и новый 2114-3722010-60 / 2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Их отличие - различное обозначение реле, разъемов и предохранителей; Разная оценка последнего, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора системы охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей представляют собой порядковые номера последнего, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них.Например, предохранитель с обозначением F3 в новом монтажном блоке (предохранитель соответствовал цифре 6) отвечает за освещение кабины и задние стоп-сигналы, а предохранитель F1 (до 1998 года - предохранитель номер 3) - за Faromusers и Faroocomitters, а также T d.

Блок-схема предохранителей ВАЗ 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения фартокомитеров;
  2. (К1) Реле времени омывателя заднего стекла;
  3. (К2) Отключение индикаторов вращения и аварийной сигнализации;
  4. (К3) реле переключателя;
  5. контактные перемычки на месте реле контроля ограничения;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения танцевального света;
  9. (K11) ОТНОСИТЕЛЬНО НАДЕЖНЫХ БУМАЖНЫХ ФОНАРОВ;
  10. Предохранитель
  11. ;
  12. (К9) включение электродвигателя вентилятора охлаждения двигателя;
  13. (К8) Реле на звуковой сигнал;

Монтажный блок 2114-3722010-60.

Схема соединений узла крепления 2114-3722010-60.

  • внешняя цифра в обозначении вилки - это количество колодок, а внутренняя - условный номер вилки.
  • поплавковые предохранители F1-F16.
  • Средний свет Реле фар K9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения заднего стекла К7.
  • реле включения очистителей фар К1.
  • включение сюжета на К5.
  • реле контроля исправности ламп К4.
  • Выключатель очистителя лобового стекла K3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного узла 17.3722.

  • выключатель поворотов и сигнализаторов К2;
  • пловцов переключатель К3;
  • реле электрических стеклоподъемников (не установлено) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени заднего стекла С1;
  • включение вентилятора охлаждения электродвигателя, вентилятора системы вентилятора К9;
  • реле включения Faroocious C6;
  • реле включения обогрева заднего стекла К10;
  • включение звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • средний свет Реле фар К11;
  • внешняя цифра в обозначении вилки - количество колодок, а внутренняя - условный номер вилки;

Возможные неисправности предохранителей ВАЗ 2109 и способы их устранения.

1. Поломка предохранителя (одного или нескольких).

Это наиболее частая поломка монтажного блока. Устранить его просто: купить новый соответствующий предохранитель с желаемой силой тока и установить на место старого. Но не забудьте выяснить причины выхода последнего. В противном случае проблема может повториться.

2. Окисление контактов платы с текущими дорожками.

Еще одна довольно частая проблема, из-за лучшего расположения блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она здесь является источником проблем, которые можно решить двумя способами: первый - это покупка нового монтажного блока и установка его на место, доступное, а второй - просто очистка оксидных контактов. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подходить ответственно, а все действия - предельно аккуратно и аккуратно.

Итак, отключите все имеющиеся в блоке реле и предохранители, снимите плату, почистите с помощью обычного растворителя (здесь важно - чтобы не повредить круг микросхем, придется поработать паяльником. ), и верните все на место в обратном порядке.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также прилагаем подробную схему предохранителей в монтажный блок.

Артикул:

Монтажный блок предохранителей - 2114-3722010

Приборы:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Откройте капот.Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

На следующем этапе вам нужно забрать предохранитель и сделать ему замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.

За какие предохранители в ВАЗ 2108, 2109, 21099 отвечают сборщики.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель

Что отвечает:

Противотуманные фары справа

Противотуманные фары слева

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворот
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Check»
Открытие дверей

Освещение салона
Задние фонари

Электрические стеклоподъемники

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Звуковой сигнал

Фонарь задний правый, газ

Избегание

Нагревательный элемент обогрева заднего стекла
Включение обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Сигарета

Фара правая

Фара левая

Фара ближняя левая

Средний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Воздушная заслонка карбюратора
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Проверка»
Открытие дверей

Тормоза задние
Освещение салона

Государственный номер
Подкаст лампа
Светотехника
Габариц.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
